【例4-1】 某台康佳P29ST386型CRT高清电视机，开机后无光栅、无图像和声音。

分析与检修：康佳P29ST386型CRT高清电视机，开机后无光栅、无图像和声音故障通常有两种情况：一种是电源指示灯亮，按面板按键或遥控器待机键都不能开机，屏幕无任何显示，既没有光栅也没有伴音；另一种是电源开关接通后，电视机的电源指示灯不亮，屏幕也无任何显示，同样没有光栅也没有伴音。本故障机是属于前者，接通电源开机后，电源指示灯是亮的，但始终不开机。测量待机控制管VT960（2SC1815）的基极电压是高电位，三极管VT960处于饱和导通状态，测排插KS01的29脚STBY电压也是高电位，测微处理控制器U23（M30622SPGP）的71脚电压也不对，按遥控器的待机键和面板的“节目加/减”键，此脚电压均无变化。检测微处理控制电路的供电，其中14脚和60脚的电压都正常，代换晶振Y4（10MHz）后试机，故障依旧。

查看康佳高清P29ST281机型电路原理图得知，微处理控制器M30622SPGP所集成的程序存储器是采用外置的SST29SF040快闪存储器，而根据以往的维修经验，此程序存储器出问题较多，引发的故障通常是不开机、自动关机等，于是用同规格同数据的SST29SF040换上后试机，能够开机，但有光栅却没有图像。

分别输入有线电视信号和AV视频信号试机，均无图像，说明故障范围是在图像公共处理电路。本机型图像处理的核心电路采用高性能的视频数字处理器SVP-EX11，此芯片常因引脚虚焊、短路等造成黑屏、无图等故障。仔细检查各引脚，没有发现虚焊、短路的情况，重新补焊各引脚后试机，故障依旧。随后，用电阻测量法逐个检测各相关测试点，当测排阻RN3时，发现其8脚的对地阻值偏大，测量此脚的电压只有3.8V（正常电压为4.8V左右），将其拆下测量电阻值是正常的，顺电路往前测量电子切换开关U22（49F9T5K）的13脚电压也偏低。

查相关资料得知，从微处理器M30622SPGP的42脚输出RD控制信号，经U22处理后从其13脚送入视频数字控制器U1（SVP-EX11）的170脚，以控制内部的视频信息读写。检测微处理控制器RD信号输出端电压是正常的，故怀疑是U22（49F9T5K）内部电路损坏，将其更换后试机，测排阻RN3的8脚电压恢复正常，其图像也恢复了正常，故障彻底排除。

【例4-2】 某台海信HDP2902H型CRT高清电视机，开机后无光栅、无图像和声音，但指示灯亮。

分析与检修：首先检查CRT高清电视机数字板上各主要供电电压，测+8V正常，而+5V输入电压被拉低到2V左右，初步判断5V负载电路存在短路。分析电路，+5V电压送到U2、U3、U4、U5等多个三端稳压器，分别输出2.5V和3.3V电压，供数字板上各芯片使用，如图4-1所示。测量各稳压器的输出端对地阻值，发现U4的2脚阻值已接近零。取下U4测其阻值仍小，试开机测5V电压恢复正常，确定为U4负载短路。U4为3.3V稳压器，该电压供给了U1（DPTV-MV），代换U1后，故障排除。

【例4-3】 某台长虹CHD29155型CRT高清电视机接收TV/AV信号正常，接收VGA、HDTV信号无图像。

分析与检修：在长虹CHD-2机心的CRT高清电视机中，前端TV/AV信号与前端VGA、HDTV信号的处理是相互独立的电路。TV/AV前端信号处理采用的集成电路为SAA7119，VGA、HDTV前端信号处理采用的集成电路为MST9886。本例故障表现为高清电视机接收TV/AV信号图像正常，说明变频处理电路中的动态帧存储器（DDR）工作正常，控制系统电路为HTV118提供的总线控制信号和外电路为其提供的工作电压正常，HTV118与动态帧存储器间的信息传输通道正常。电视机接收VGA、HDTV信号不正常，只有VGA、HDTV前端信号处理电路MST9886和HTV118与VGA、HDTV前端信号处理电路之间的信息传输通道出故障才有可能。

检查MST9886的供电电压正常，测量MST9886和HTV118之间的信息传输通道，没有发现电路板有断线和多层电路板间过孔不通的情况，怀疑故障由MST9886引起。更换MST9886，通电试机，电视机恢复正常。

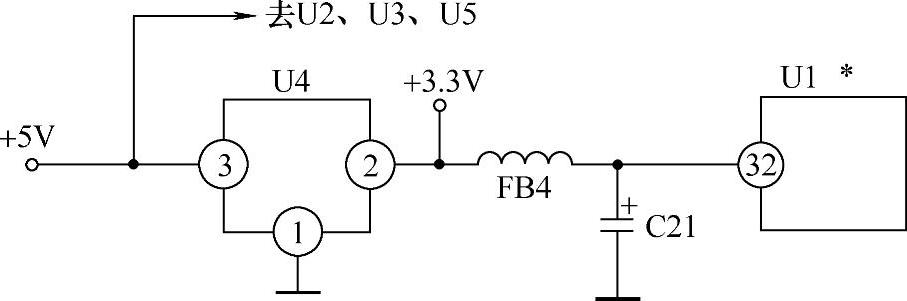

图4-1 海信HDP2902H型CRT高清电视机数字板有关供电电路

【例4-4】 某台TCL HID29181型（NU21机心）CRT高清电视机不能遥控控制，面板上按键也不起作用。

分析与检修：不能遥控控制，面板上按键也不起作用。问题可能出在CPU内部和时钟电路，或者是按键和遥控接收电路。

用示波器测时钟和遥控信号引脚35脚都正常，测微处理器UD2（TMP88CS38）的15、16脚按键输入分别为5V、1.2V，正常时均为5V。试代换外接电容CD152（220pF）后，电压恢复正常，故障排除。此机故障为电容漏电所致。

检修小结：因UD2的16脚的电压被拉低，导致CPU内的译码电路不能正常工作，从而使输入的遥控信号和按键矩阵信号无法识别。

【例4-5】 某台长虹CHD29155型CRT高清电视机有正常的字符显示，输入TV、AV、VGA、HDTV信号，图像出现马赛克。(www.daowen.com)

分析与检修：长虹CHD29155型CRT高清电视机屏幕字符由CPU产生。CPU中的字符产生电路所需要的行、场定位脉冲来自脉冲整形集成电路U100（74HC14）。脉冲整形集成电路的信号来自变频处理集成块HTV118的46、47脚，字符正常，表明HTV118的46、47脚有正常的行、场脉冲输出，也说明HTV118的电源电压、复位电压、时钟振荡、I²C总线正常。

在长虹CHD29155型CRT高清电视机中，HTV118前端有两个独立的A/D信号转换电路SAA7119和MST9886，分别对TV、AV、VGA、HDTV信号进行A/D转换。如果SAA7119和MST9886组成电路中的一种不正常，电视机不会出现输入TV、AV、VGA、HDTV信号图像均不正常的故障，而变频处理后端RGB基色信号（TDA9332）处理电路处理的是模拟信号，即使出故障也不会导致图像上出现马赛克。所以，可以确定本故障只能在由HTV118和动态帧存储器组成的变频信号处理电路上。

从屏幕上显示的图像来看，输入TV/AV、VGA、HDTV信号图像显示虽然不正常，但图像上有红、绿、蓝三种颜色显示，表明HTV118有RGB三基色信号输出，在有正常输入信号的情况下，变频处理电路要有正常的信号输出，不仅HTV118和动态帧存储器要正常，这两块集成块之间的信息通道也要正常。首先对HTV118和动态帧存储器之间的信息传输通道进行检查。两块集成块之间部分信息传输通道间接有R400、R401、R402、R403、R404、R405、R406排阻作为信息通道间的隔离电阻。检查这些排阻没有发现开路和虚焊的情况。鉴于数字板采用的是多层电路板，HTV118和动态帧存储器（DDR）分别安装在电路板的两面，电路板两面的电路通过过孔连接。所以，暂不对HTV118和动态帧存储器（DDR）进行代换，先检查HTV118和动态帧存储器（DDR）信息通道间的过孔，检查发现R400中的RAMA1孔不通，用短路线将不通的孔接通后，电视机恢复正常。

检修小结：检查动态帧存储器（DDR）与HTV118间的信息传输通道时，通常用数字万用表的二极管挡，测量R400～R406（7个排阻共28只33Ω电阻）的对地电阻值。若红表笔接地，黑表笔测量时，显示的数字为509左右（或黑表笔接地，红表笔测量时，显示的数字在808～813范围变化），则表明HT118与动态帧存储器间的信号通道基本上没有虚焊、过孔不通、排阻变质的问题，图像异常的故障原因在动态帧存储器或HTV118本身。

【例4-6】 某台海信HDP2919H型CRT高清电视机不定时花屏，有时几天也不出现故障，用手按压数字变频板，有时能够出现花屏现象。

分析与检修：用手按压数字变频板时会出现故障，初步断定是数字变频板有虚焊，把FLI2300（N501）芯片和SDRAM（N502）补焊后，长时间观察，故障又重现，检查N501和N502的外围电路，发现N502的68脚到N501的111脚间的100Ω贴片电阻R512有一端没有焊接上，只是压在焊点上，补焊后故障排除。

【例4-7】 某台康佳P29ST386型CRT高清电视机行幅不满。

分析与检修：康佳P29ST386型CRT高清电视机的图像和声音都正常，场幅也正常，但是行幅不满，一般是行扫描处理电路或I²C总线控制参数发生变化。

首先试进入工厂调试菜单调整行幅的参数。其进入方法是：按用户遥控器中的菜单（MENU）键显示调试菜单，在菜单未消失之前连续按“回看”键5次，进入工厂调试菜单的首页界面，即工厂调试菜单目录，按“节目加/减”键分别选择所需调整的菜单项。本机型行幅参数调整项在FACTORY（DDP）菜单的第6项，即HSIZE行幅调整，其基准值是2FH，但是调整这项没有什么变化。接着检查C402～C404等行逆程电容，没有失效，将其换为新的器件后故障不变。检查行扫描输出电路的其他易损元器件，没有发现异常。

根据电路原理图分析，此行幅不满的故障应该是在行扫描处理电路，本机型的行场扫描信号由数字板上的U31（TB1306FG）产生。于是重点检查TB1306FG相关的引脚的电压及其相关的外围电路，在测各脚电压时发现10脚的电压有偏差，查看资料后知道，此脚是行消隐脉冲（FBT）输入脚，其信号是由行输出变压器的10脚经电阻R417、R418、R491、D58后送入，测量电阻时发现耦合电阻R491（470Ω）的阻值变大，即引起行消隐信号过小，导致行幅黑边，将其换为新的器件后行幅恢复正常，故障排除。

【例4-8】 某台海信HDP2902H型CRT高清电视机自动搜台不记忆。

检修与分析：某台海信HDP2902H型CRT高清电视机在自动搜台过程中，所有频道一闪而过，不存台，可判断CPU没有收到识别信号。本机的信号识别电路设计在数字变频板上，全电视信号从U1的139脚输出后，经三极管VT2～VT6及其外围元件组成的电路处理后，产生电台识别信号，送入CPU的25脚。用示波器对该电路进行测量，发现VT2、VT3、VT5各极波形正常，而VT4基极波形消失。仔细检查外围元件，最终查出C158开路，用一只100nF电容换上后开机，自动搜台功能恢复正常，故障排除。

【思考题】

1.如何判定CRT高清电视机数字变频板的故障？

2.CRT高清电视机数字变频板的常见故障现象有哪几种？

3.更换CRT高清电视机数字变频板要注意哪两点？
