1.STR-W6756内部结构框图

STR-W6756模块是三肯半导体公司生产的新型高效大功率厚膜集成电路，该模块内部结构框图如图3-32所示。STR-W6756的引脚功能为：1脚（D）接内部开关管漏极，2脚空，3脚（S/GND）接地，4脚（VCC）供电，5脚（SS/OLP）软启动/过载检测，6脚（FB）间歇振荡控制，7脚（OCP/BD）过电流检测。

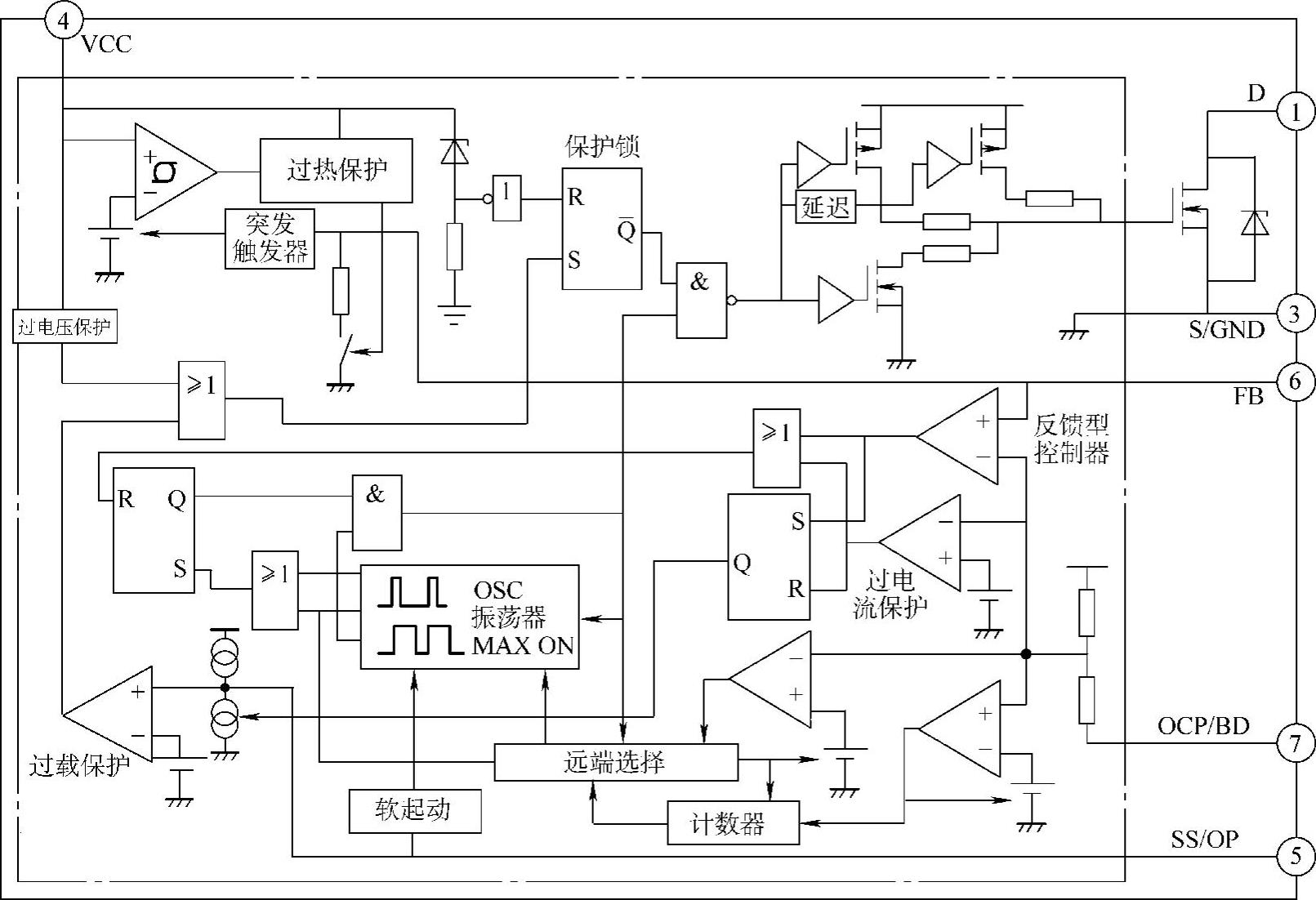

图3-32 SRT-W6756内部结构框图

2.采用STR-W6756模块组成的开关电源

创维6T18机心高清电视机、长虹CHD-2/CHD-3/CHD-6/CHD-10机心高清电视机开关电源均采用STR-W6756模块，下面以创维6T18机心（代表机型有：29T83HT、25T95HT）为例，介绍采用STR-W6756模块组成的开关电源工作过程。创维6T18机心高清电视机的开关电源电路原理图如图3-33所示。

（1）启动和振荡过程。220V交流电经整流滤波后，得到约300V的直流电压，然后通过开关变压器T601的9～6绕组加到IC601（STR-W6756）的1脚，进入内部场效应管的漏极。同时，220V交流电经启动电阻R618对IC601的4脚外接电容C613充电；当4脚电压达到18.2V时，IC601的振荡电路开始工作，MOS场效应晶体管工作于开关状态，此时开关变压器各二次绕组将产生感应电压，经各自的整流滤波后输出。电源启动后，由于IC601的4脚内部正常工作后所需电流增大，R618提供的电流不能维持工作，所以必须在启动后加入副电压来补充工作电压，这就是利用T601的2～3绕组，通过D611整流给VCC脚供电，使开关电源处于工作状态的原因。

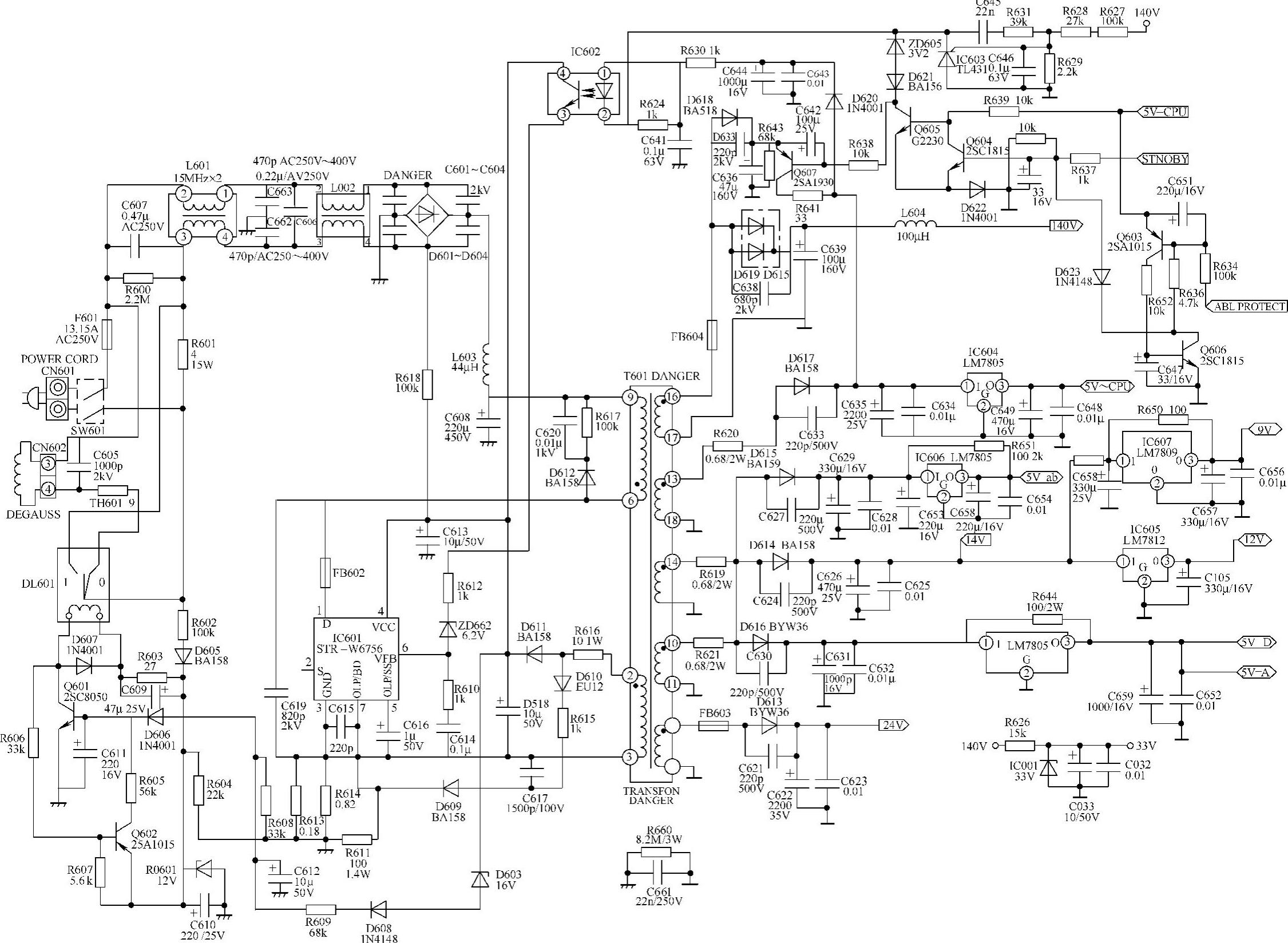

图3-33 创维6T18机心高清电视机的开关电源电路图

（2）稳压控制过程。稳压电路由取样、比较、放大、光耦合器等组成。当输入的交流电压升高或负载变轻时，开关变压器的二次侧电压将升高，电压比较器IC603（TL431）的R端电压升高，c极电压下降，光耦合器IC602的光敏晶体管内阻减小，IC601的6脚电压VFB上升。当V_FB超过FB端门槛电压，即1.45V时，内部驱动脉冲占空比下降，MOS场效应晶体管提前关断，进入间歇振荡状态，从而使输出电压降低，达到稳压的目的。

当输入的交流电压降低或负载变重时，其控制过程与上述工作过程相反。(www.daowen.com)

（3）待机控制过程。CPU数字板IC804的22脚输出高电平待机信号，通过Q810反相后加到Q604基极使之截止，Q605导通，光电合器IC602的光敏管内阻减小，IC601的6脚V_FB端电压升高。当V_FB超过FB门槛电压时，内部MOS场效应晶体管提前关断，进入间歇振荡，以减小待机功耗。此过程与稳压过程中电压升高时相同，所不同的是控制信号来源不同。

由于待机时，各组电压均会下降，T601的2～3绕组也不例外，因而IC601的4脚电压也会下降，当该电压降至9.7V以下时，IC601内部将会停振，但是由于R618对C613的充电，内部电压又会上升，该电压达到启动电压时，IC601将重新工作。可见，R618与C613参数选择的重要性。

（4）过电压保护。当输入的220V交流电电压过高时，IC601的4脚电压升高，当该脚电压达到上限值（27.7V）时，IC601内部过电压保护电路启动，振荡器迅速停止振荡，MOS管被关断，开关电源无输出。IC601的4脚电压开始下降，当下降至9.7V时，IC601进入锁定状态，此时IC601的4脚电压在9.7～18.2V之间波动。

（5）过电流保护。若因某种原因出现过电流时，R613、R614产生的压降通过7脚OCP端来检测。当7脚电压达到1.5V时，IC601内部会停振，起到过电流保护的作用。

（6）过热保护。当IC601内部基板超过150℃并持续80μs以上时，内部的过热保护电路启动，振荡器停止振荡，开关电源停止工作，从而实现过热保护。

【思考题】

1.高清电视机的主开关电源模块主要有哪些？

2.创维6P30机心高清电视机的开关电源有几种保护电路？

3.三肯系列开关电源厚膜块所特有的电路是什么？有何作用？
