1.TDA16846内部结构框图

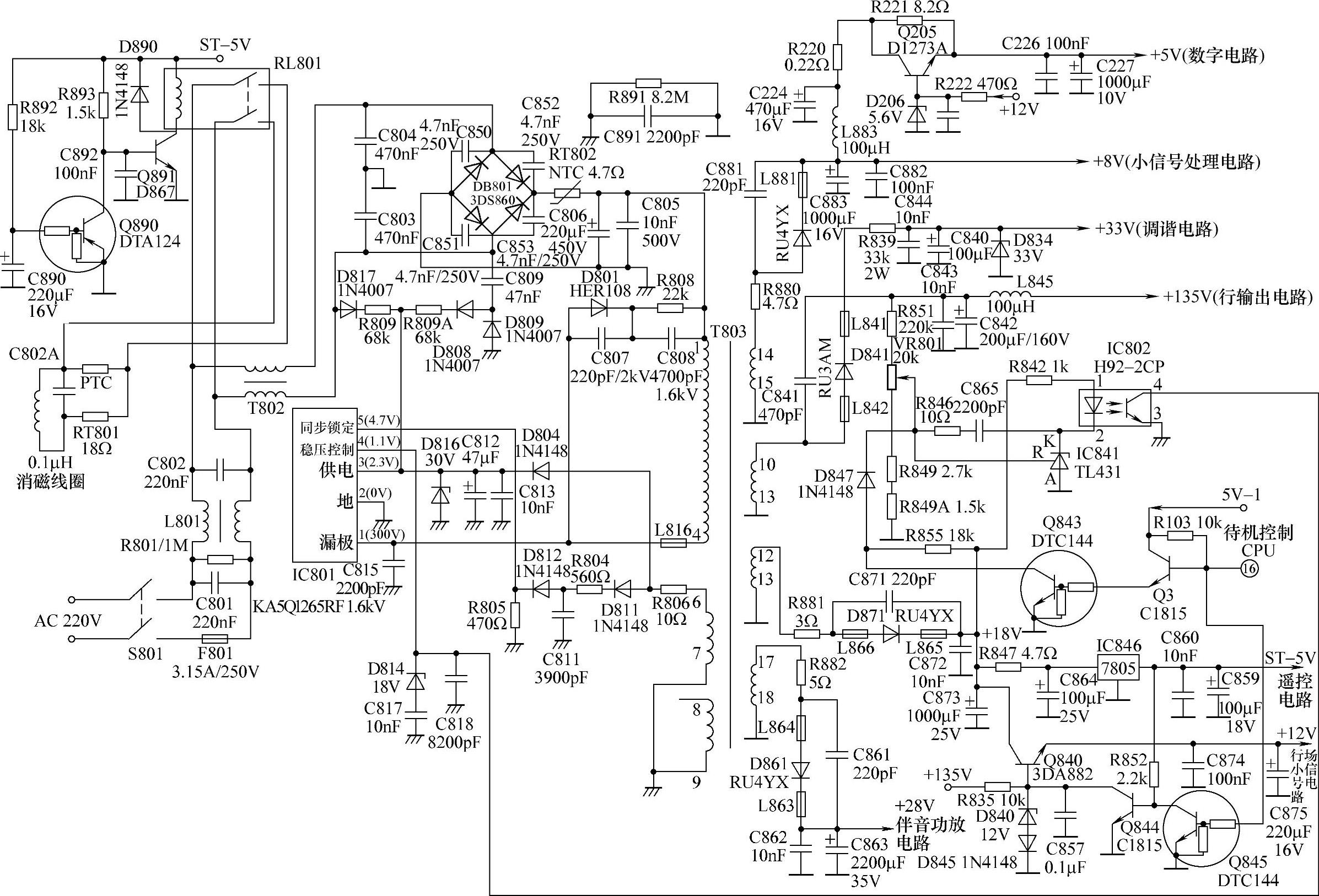

图3-25 TCL王牌MV22机心高清电视机的开关电源电路图

TDA16846（TDA16847）模块是飞利浦公司在2001年推出的一款新型脉宽调制/功率因数校正电源控制芯片。内部振荡器的工作频率可设计成固定模式、自由调整模式及外控同步模式。该芯片有两路稳压控制输入端子和两路故障检测端子，具有过电压、欠电压、过电流等多种保护功能。TDA16847是在TDA16846的基础上增加了一个放电时间双稳态触发器。TDA16846的8脚为空脚，而TDA16847的8脚设置为PM功率测量输出端，外接KC元件，与6、9脚内外电路一起构成高功率输出电路。由于TDA16846（TDA16847）构成的开关电源（通常为他激式并联型开关电源）性能优异，所以被广泛应用于高清电视机的开关电源中，已被长虹、康佳、创维及TCL等品牌多种型号彩色电视机采用，其内部结构框图及引脚功能如图3-26所示。

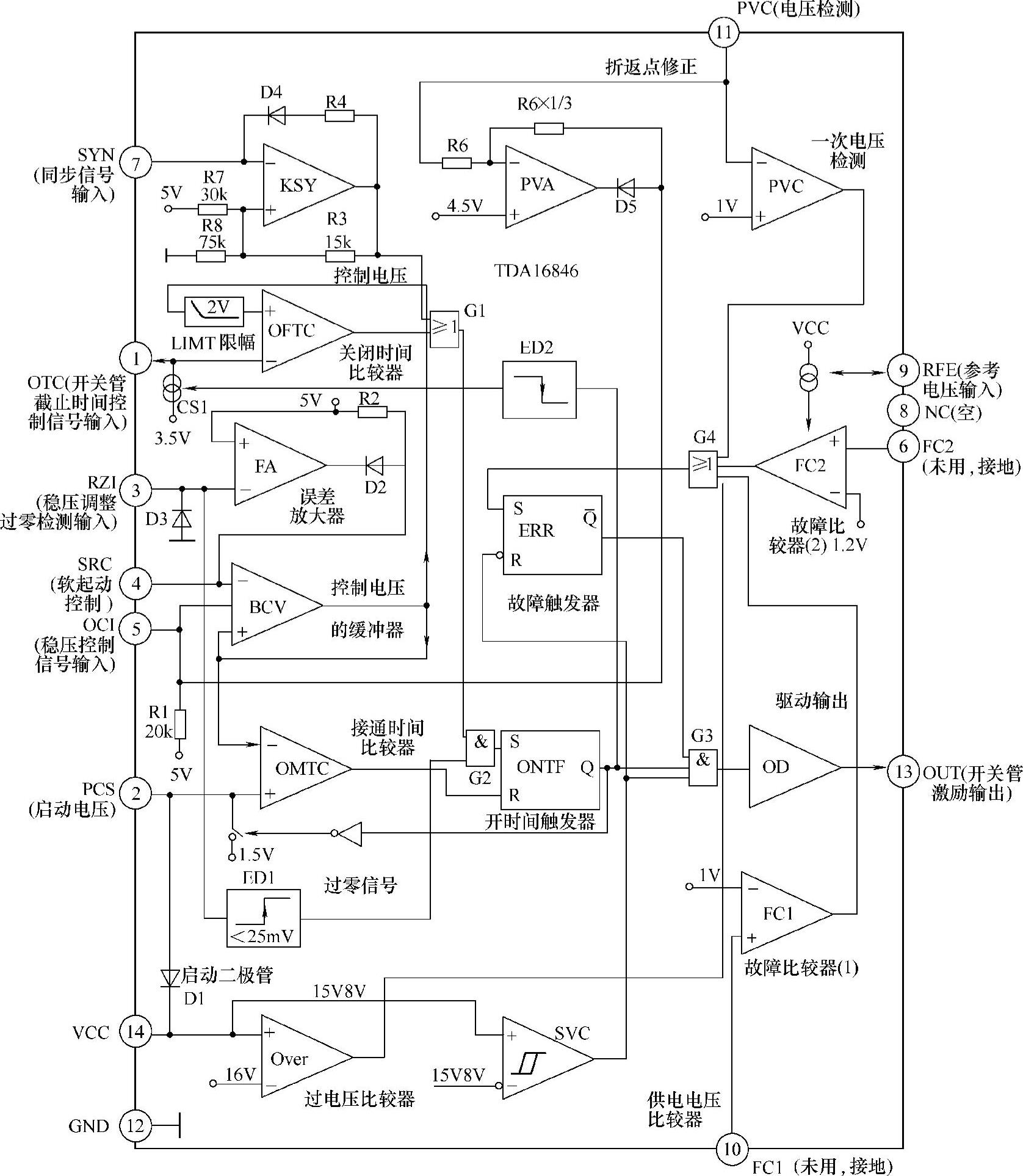

图3-26 TDA16846内部结构框图

2.采用TDA16846模块组成的开关电源

（1）康佳P3460T型高清电视机的开关电源电路。康佳P3460T型高清电视机的开关电源电路如图3-27所示。

1）交流输入电路。交流输入电路是由开关S901，熔丝F901，互感滤波器L901、L902等部分构成的，其主要功能是滤除交流电路中的噪声和脉冲干扰。

2）整流滤波电路。滤波后的交流220V经由桥式整流堆VD901整流和滤波电容C909滤波后变成约300V的直流电压，加到开关变压器T901的14脚，为开关振荡电路提供直流偏压。

3）开关、振荡电路。开关振荡电路主要是由开关场效应晶体管V901，开关、振荡、控制集成电路N901（TDA16846），以及相关电路构成的。开机时，由交流220V整流输出的300V直流电压，经开关变压器一次绕组14～11脚加到开关晶体管V901的漏极D，开关晶体管的源极接地，栅极受开关振荡集成电路N901的13脚的控制。开机时，直流300V经启动电阻R920为11脚提供启动电压，使TDA16846中的振荡器起振，从而为开关管V901栅极提供振荡信号，于是开关管V901开始振荡，开关变压器T901一次绕组中产生开关电流，开关变压器的二次绕组的16～17脚中便产生感应电流，16脚输出经整流、滤波形成正反馈电压并加到14脚，从而维持振荡电路的工作，使开关电源进入正常工作状态。

4）二次侧输出电路。开关电源起振后，开关变压器T901的二次绕组分别输出开关脉冲信号，各路均接有整流滤波电路，分别输出130V、12V、5V、15V、-15V等电压。(www.daowen.com)

误差检测电路设在130V的输出电路中，R931、RP901、R932构成分压电路，RP901的动片作为取样点，接到误差检测电路V904的输入端。

如果输出电压不稳，则取样点的电压会成比例的变化，这种变化会引起V904阻抗的变化，V904的集电极接在光耦合器N902的发光二极管的供电端V902的发射极，如果V904阻抗变小，则N902中的发光二极管发光强度减弱，反之则增强，N902中的光敏晶体管的阻抗也会随之变化。N902的输出接到N901的稳压负反馈端5脚。通过这个负反馈环路使N901的输出得到控制从而稳定开关电源的输出。

5）开机/待机控制电路。将由微处理器输出的开机/待机控制信号加到V917的基极，开机为低电平，待机为高电平。开机时V917截止，待机时V917导通，于是可控制12V输出的切断，微处理器输出的模式控制信号加到V905的基极，通过光耦合器控制N901使N901的振荡电路进入相应的振荡状态。

（2）TCL王牌HID29189型高清电视机的开关电源电路。TCL王牌HID29189型高清电视机的开关电源电路如图3-28所示。

【小知识】

数字变频芯片内部的数字或模拟电路由许多相对独立的单元电路组成，在电路设计时，为了避免各单元电路间出现干扰，每个单元电路的供电就采用了独立供电方式。在电源供电引脚所标注符号中有：“A、D、DVDD25，DVDD25-OPLL、DVSS”、“AVDD25B-DAC”“2.5VSTV-A、3.3VSTV-D、2.5VSTV-D”等。其中“A”表示电源为芯片内部的模拟信号处理电路供电，“D”表示为芯片内部的数字电路供电，“DVDD25-OPLL”表示为数字处理电路中的时钟振荡电路PLL电路供电，“DVSS”表示数字处理单元电路的地端，“AVDD25B-DAC”表示B基色数/模转换处理单元电路的2.5V供电端。

图3-27 康佳P3460T型高清电视机的开关电源电路图

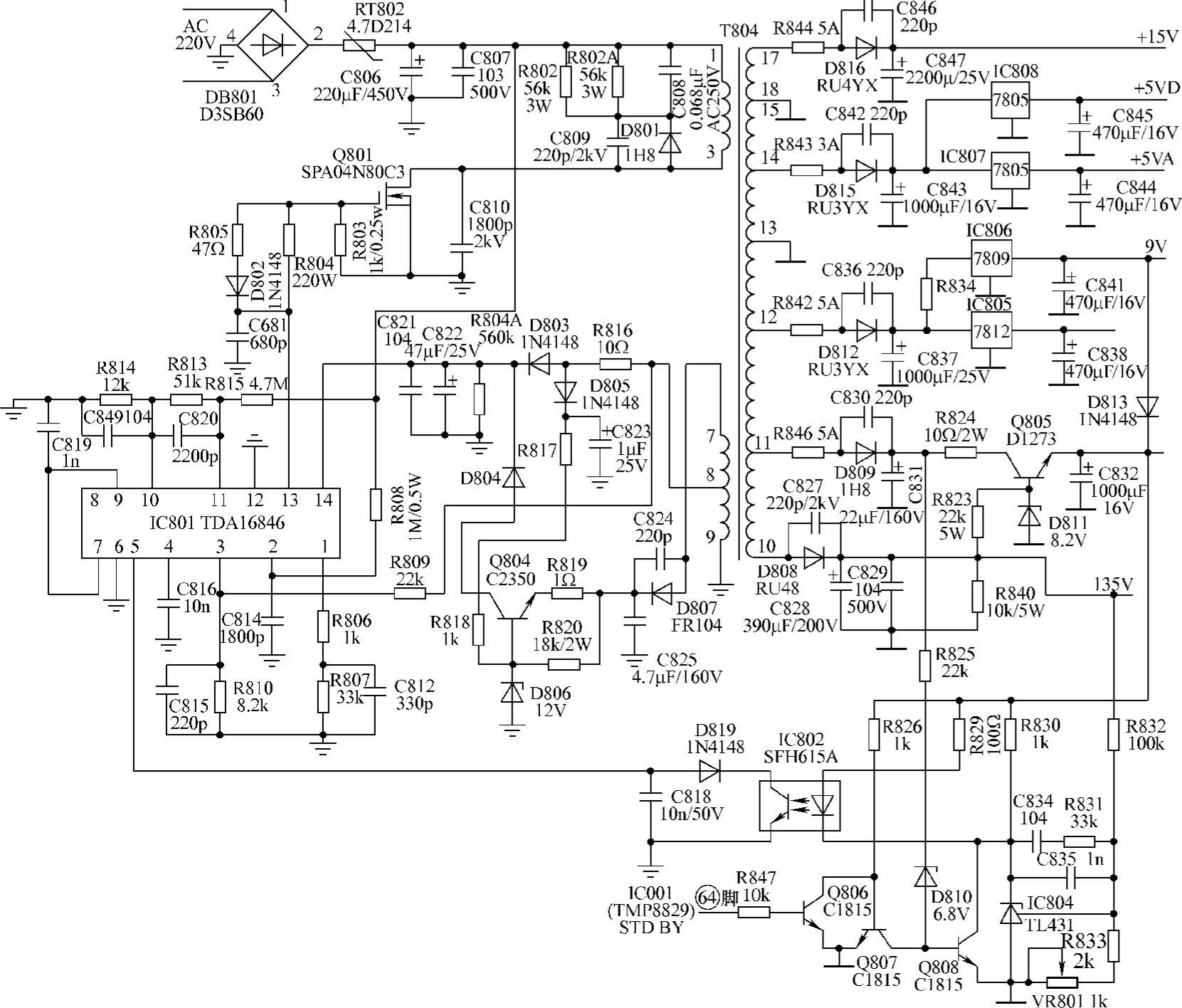

图3-28 TCL王牌HID29189型高清电视机的开关电源电路图
