HTV系列芯片是华亚微电子（上海）公司生产的扫描格式变换芯片，主要有HTV118、HTV128、HTV180、HTV192等，其中，HTV180、HTV192芯片是高清电视机专用集成电路。采用HTV118、HTV128芯片的有长虹CHD-2机心，代表机型有CHD29168、CHD25800、CHD34156（F19）等型号；采用HTV128芯片的代表机型有CHD29918、CHD25155、CHD34156（F20）等；采用HTV192芯片的有长虹CHD-10机心，代表机型有CHD29300、CHD28800、CHD24866等型号。下面主要介绍采用HTV180芯片的CRT高清电视机。

HTV180芯片的集成化程度高，输入/输出接口齐全，功能强大，外接元件少。具有多个视频输入接口和独立的8bit/16bit/24bit数字YUV/RGB输入接口；内置视频切换开关、视频解码、色度信号处理、8位A/D转换器、3D梳状滤波器、图像格式变换、D/A转换电路，对不同视频信号Y/C信号、Y/Pb/Pr信号进行处理后，向后续电路输出逐行RGB基色信号、速度调制信号、行场同步信号。其特有的图像降噪电路、肤色校正电路、清晰度控制电路、黑/白/蓝色延伸电路、绿色增强电路、DCI电路、CTI电路大幅度改善和提高了图像质量，使图像画面更清晰；内置的频道扫描功能和图像缩放比例技术（非线性16∶9变换）使节目浏览和收看更为方便；内置的8位8051微处理器、1024B随机存储器（RAM）、64B编程Flash只读存储器（ROM）、总线接口电路、DDC接口电路可实现多重控制，外挂多种芯片。同时，微处理器内部的MCU可实现在线编程和多次擦写。

2008年2月28日在上海举行的“2008年中国半导体市场年会”上，HTV180荣获2007年中国半导体创新产品奖。采用该芯片的CRT高清电视机有长虹CHD-2B机心，创维3D28机心、海信HY60机心等。采用该芯片的CRT高清电视机的整机电路框图如图3-13所示。

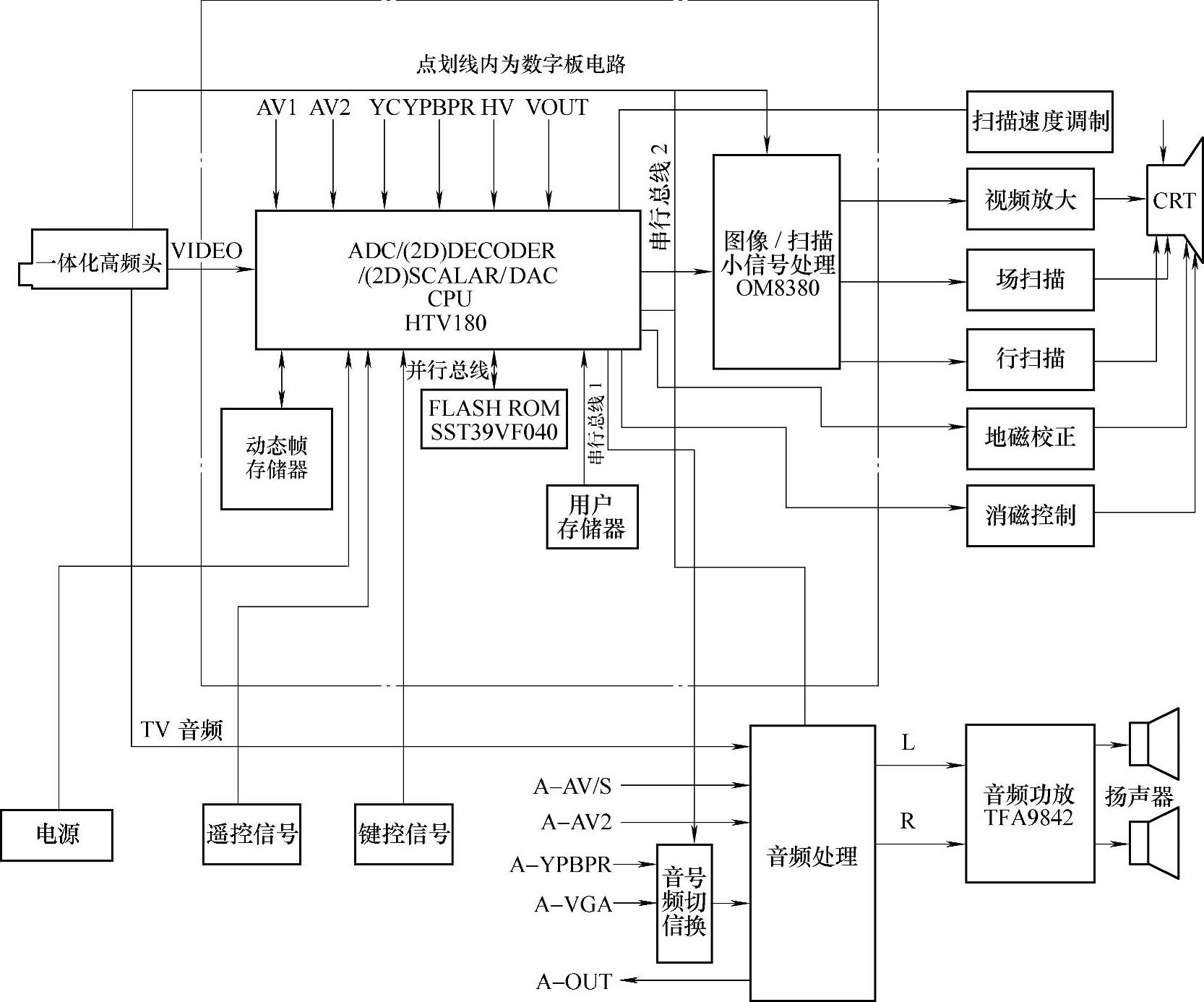

图3-13 采用HTV180芯片的CRT高清电视机组成框图

【小知识】

闪存式存储器简称闪存（Flash Memory），是一种长寿命的非易失性（在断电情况下仍能保持所存储的数据信息）的存储器，它是电可擦（写）可编程只读存储器（E²PROM）的变种，E²PROM与闪存不同的是，它能在字节水平上进行删除和重写而不是整个芯片擦写，这样闪存就比E²PROM的更新速度快。

【知识要诀】(www.daowen.com)

维修高清莫模糊，电路结构要清楚，

芯片作用分得清，信号流程相当熟，

芯片不同电路异，举一反三任自如。

【思考题】

1.数字变频芯片主要有哪几种型号？

2.比较高清电视机与普通彩电组成框图的差异。

3.对照组成框图简述射频电视信号的流程。
