FLI系列芯片应用的CRT高清电视机电路概述

FLI系列芯片是美国Genesis(捷尼)公司生产的扫描格式变换芯片,主要有FLI2300、FLI2310、FLI8120、FLI8125、FLI8530等,其中FLI8530芯片是高清电视机专用集成电路芯片。如海信GS一代、GS二代机心采用FLI2300芯片,代表机型有HDP2919H等,下面主要介绍采用FLI8530芯片的CRT高清电视机。

1.整机电路框图

FLI8530芯片是一款先进的超大规模数字处理芯片,该集成电路内部包含有X86微处理器;集成了强大的数字图像处理电路;设置有多路信号输入接口;OSD控制;PLL时钟控制发生器,A/D转换器及智能图像处理等功能模块。

FLI8530内主要电路有:视频解码器、格式转换器、3D梳状滤波器、彩色信号解码器、降噪、逐行变换、格式缩放变换、画质增强处理、γ校正、LCD加速驱动、OSD显示覆盖处理、LVDS格式转换和LVDS传送驱动电路等。康佳TG机心高清CRT数字电视机采用FLI8530芯片,常见型号有:P29TG383、SP29TG636A、SP29TG529E等。整机由主板和数字板两部分组成,整机框图如图3-12所示。

2.主要集成电路的作用

在图3-12中,L75520K型集成电路完成模拟电视信号的中频放大和解调;K4H561638型集成电路为DDRAM,其主要作用暂存图像数据和存储CPU程序;ANX9011型集成电路完成HDMI数字视频、音频差分信号接收与处理;CS4344型集成电路完成数字音频D/A转换;TB1307FG型集成电路其作用是输出行、场激励信号,RGB信号;NJW1185型集成电路通过SDA、SCL总线对音频信号切换;TDA2616型集成电路为伴音功率放大集成电路;LM2423型集成电路为视频放大输出集成电路;STV8172A型集成电路为场功率放大输出集成电路。

3.信号流程(www.daowen.com)

(1)图像信号流程。高频头输出的中频信号首先送到LA75520K进行音视频解凋,从5脚输出解调的TV视频信号,与外部输入的AV、Y/Cr/Cb、Y/Pr/Pb、VGA等模拟视频信号和HDMI数字视频信号一起送到主芯片FLI8530。在内部由CPU控制进行视频信号通道选择、图像解码、A/D转换、格式变换、3D数字滤波、DAC等一系列处理后,从139、135、131、124、123脚输出模拟RGB、HsVs信号到TB1307FG的48、1、2、4、3脚,进行亮度、对比度、色饱和度控制,最后从TB1307FG的38、36、34脚输出RGB信号,经VT503、VT504、VT505射随后送到由LM2423组成的视放电路进行宽带放大后送给彩色显像管,显示图像。

(2)音频信号流程。音效处理集成电路NJW1136或NJM1185由1与32脚、2与31脚、3与30脚、4与29脚、5与28脚、6与27脚组成6组输入通道开关,分别与输入的TV、AV1、AV2、AV3、Y/Pr/Pb、VGA、HDMI音频信号对应,CPU通过总线通信控制方式在NJM1136或NJW1185内部对音频信号进行通道选择、电子音量均衡、立体声扩展等处理后,从12脚和21脚输出到TDA2616进行功率放大,驱动扬声器工作。

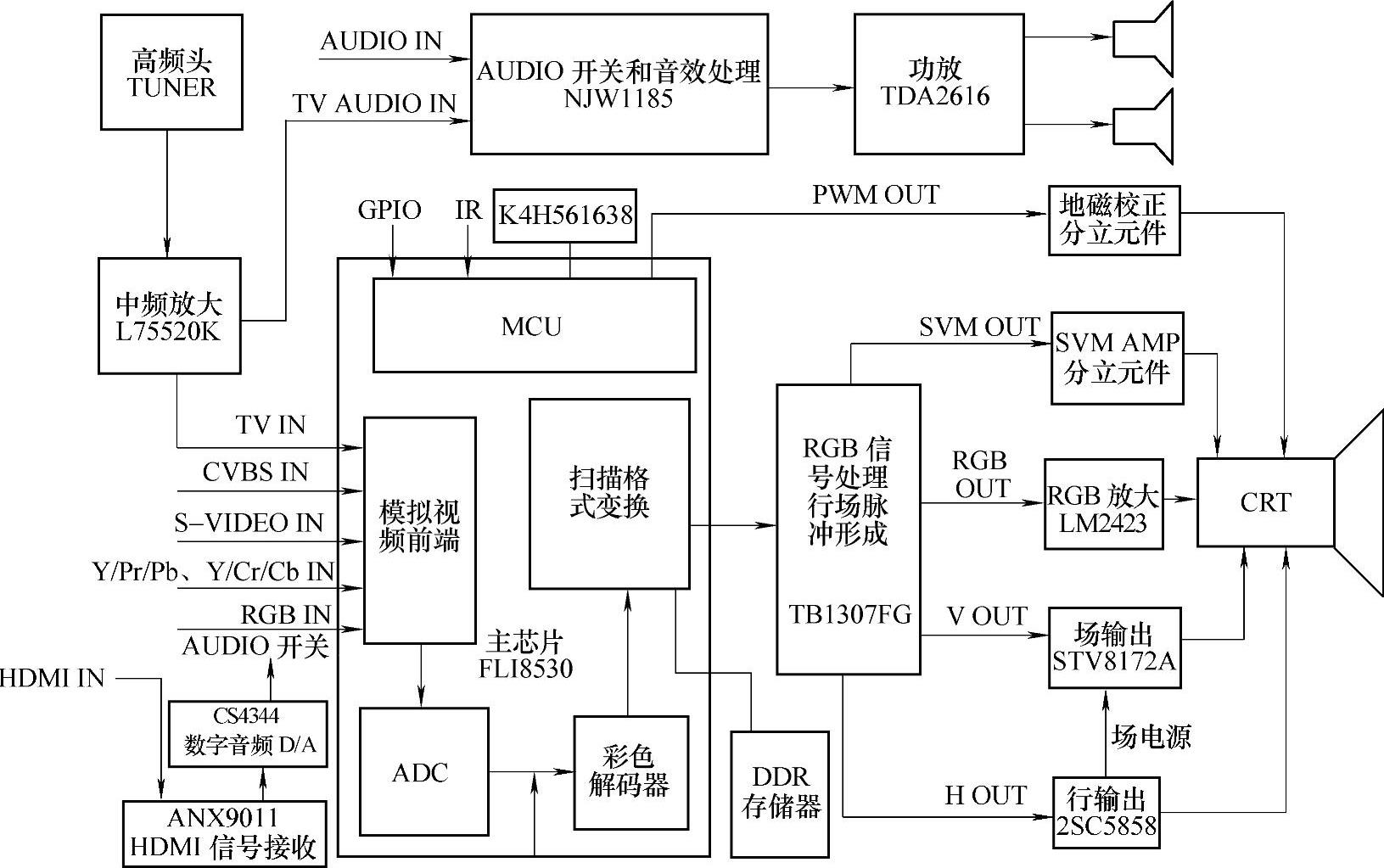

图3-12 采用FLI8530芯片的CRT高清电视机组成框图

【小经验】

在购买CRT高清电视机时,宜选购行频比较高,末级视频放大集成电路的频带比较宽的产品。比如行频应大于33kHz,带宽大于30MHz的CRT高清电视机。
