SVP/DPTV系列芯片是美国Trident（泰鼎）公司生产的扫描格式变换芯片，主要有SVREX、SVP-CX、DPTV-MV、DPTV-3D等。

1.采用DPTV-3D芯片的CRT高清电视机电路结构

（1）整机电路框图。DPTV-3D芯片是一块能对模拟电视信号进行数字化处理的大规模集成电路，内置功能电路有自适应数字梳状滤波器的PAL/NTSC制式彩色电视信号解码器；画中画（PIP）/画外画（POP），MPEG-2，SVGA数字视频信号接口；隔行扫描电视信号清晰化处理电路，包括去隔行效应，隔行变逐行扫描，提高帧频（逐行）或场频（隔行）处理等；多种动态图像质量增强电路；自适应静态检测去隔行电路，即对电视图像信号首先进行动态/静态检测，对动态图像作场内插入处理，对静态图像作场间插入处理，使隔行扫描图像信号变为逐行扫描，从而提高图像的清晰度和锐度；线性和非线性校正电路，使不同内容的图像能得到良好的显示效果；有图像γ校正和α半透明屏显（OSD）电路等。采用该芯片的有创维32T88HT型（M20机心）、创维6D76机心和康佳P3460T型等CRT高清电视机。采用该芯片的创维M20机心CRT高清电视机的整机电路框图如图3-9所示，采用该芯片的康佳P3460T型CRT高清电视机的整机电路框图如图3-10所示。

比较图3-9与图3-10发现，虽然采用同一种数字处理集成电路DPTV-3D，但不同生产厂家的数字板与主板采用不同的外围集成电路。

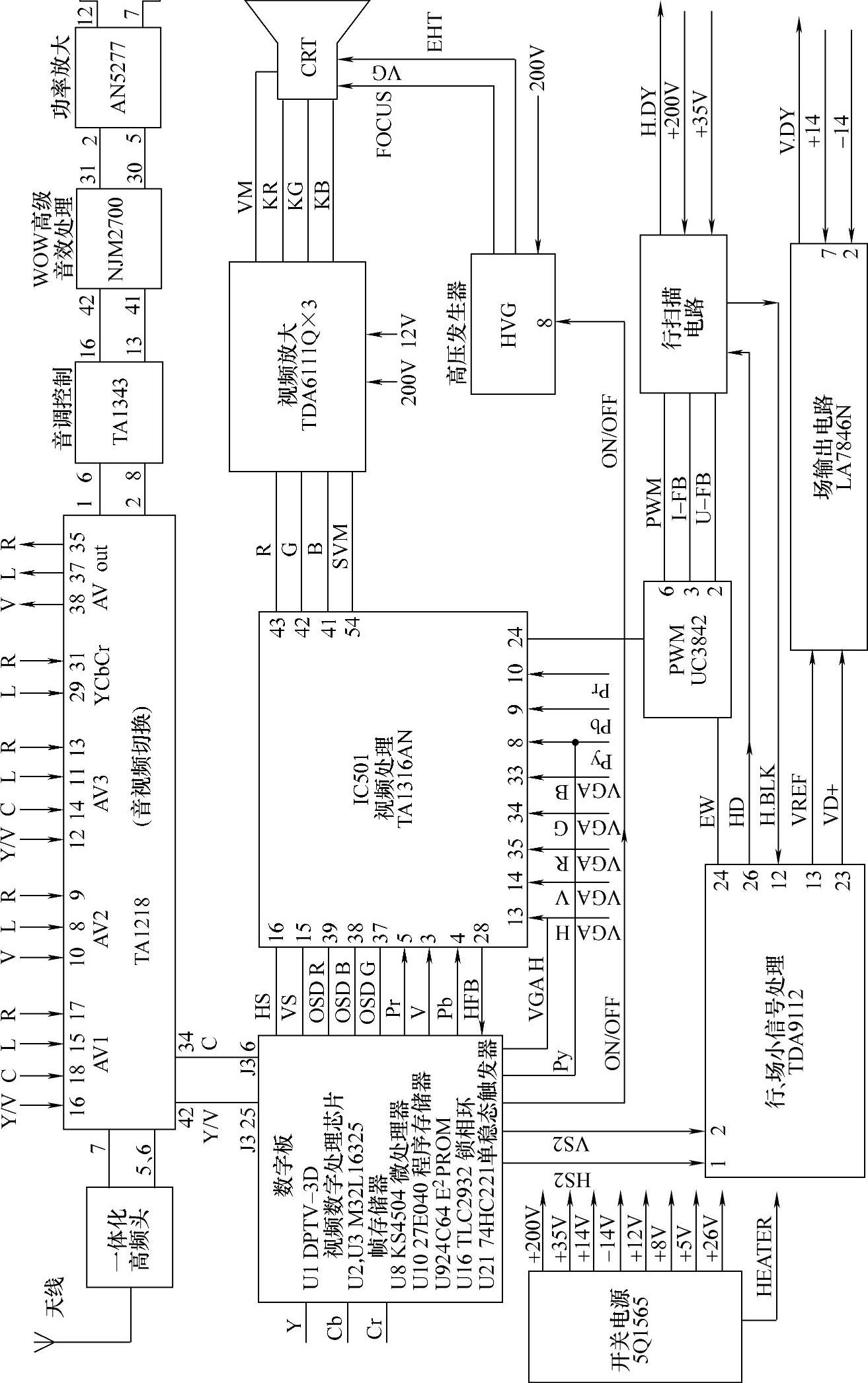

图3-9 创维M20机心CRT高清电视机组成框图

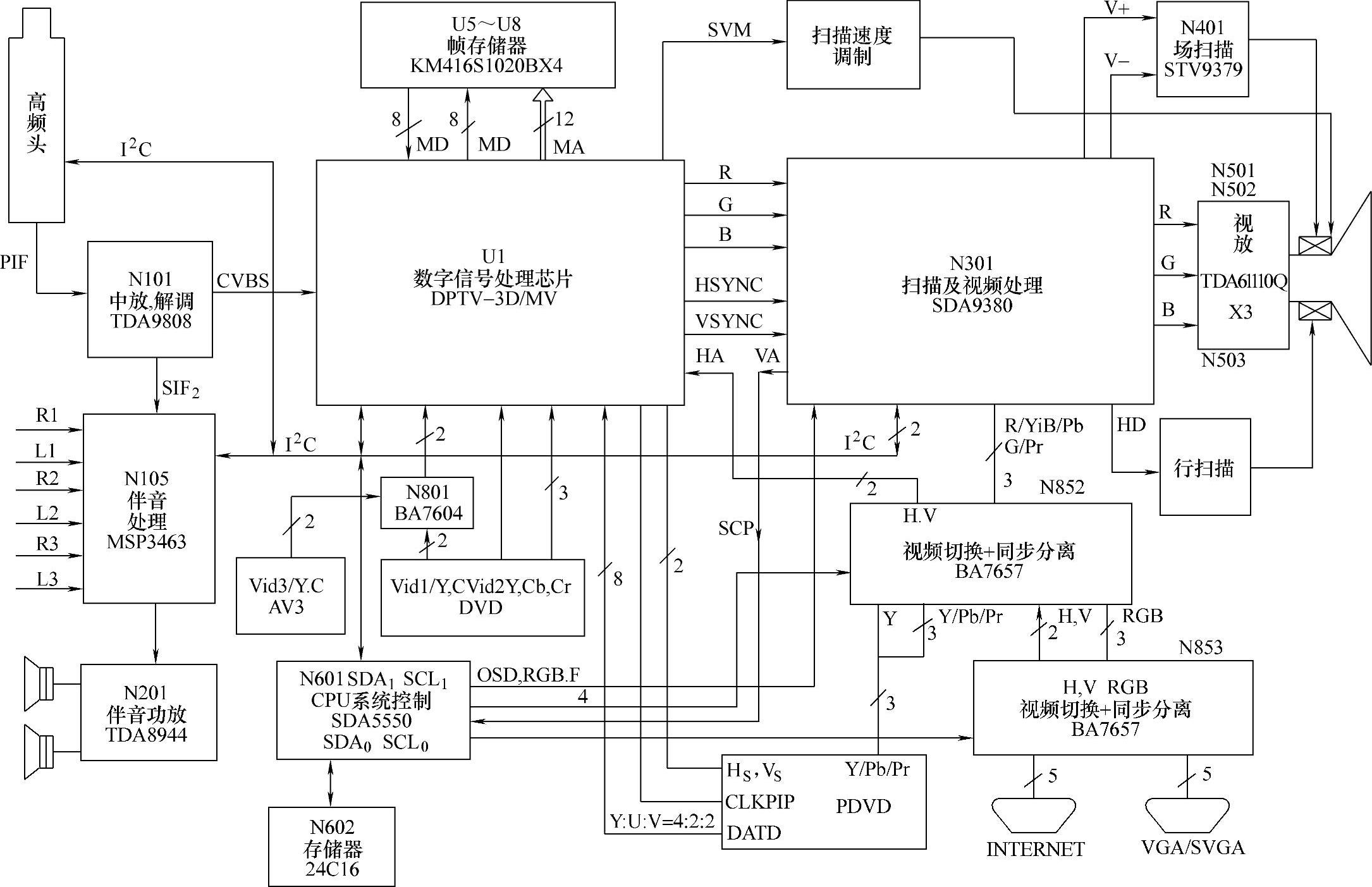

图3-10 康佳P3460T型CRT高清电视机组成框图

（2）主要集成电路的作用。在图3-9中，图中标明了数字板上的集成电路型号与作用，主板上TA1218型集成电路完成音、视频切换；TA1343型集成电路完成音调、音量调节；NJM2700型集成电路完成WOW高级音效处理；AN5277型集成电路完成伴音功放；TA1316AN型集成电路作视频同步处理；TDA9112型集成电路完成行、场扫描小信号处理；5Q1565型集成电路是开关电源厚膜集成电路；UC3842型集成电路作脉宽调制；HVG为高压发生器；TDA6111Q型集成电路作单通道宽频带视频放大；LA7846N型集成电路作场输出电路。

在图3-10中，TDA9808型集成电路完成模拟电视信号的中频放大、解调；SDA5550型集成电路为本机的CPU，它通过SDA、SCL对各个集成电路进行控制，完成用户按键和遥控的各种控制功能，及整机的工作状态；4块KM416S1020B型集成电路为SDRAM，其主要作用是为DPTV-3D提供运算空间，起到暂存图像的作用；BA7657型集成电路完成TV–Vide-o/Video1/S–Viseo–Y/Video2视频信号切换和同步分离；SDA9380型集成电路其作用是输出行、场激励信号，RGB信号，E/W枕型校正信号，对亮度、色度、对比度进行控制；MSP3463型集成电路通过SDA、SCL总线对音频信号切换及音效处理和音量控制；TDA8944型集成电路为伴音功率放大集成电路；TDA61110型集成电路为视频放大输出集成电路；STV9379型集成电路为场功率放大输出集成电路。

（3）信号流程。

1）创维6C20机心高清CRT数字电视机图像信号流程。在图3-9中创维6C20机心高清CRT数字电视机采用一体化频率合成式高频头，从高频头19脚输出TV视频信号，经VT202缓冲放大后由C706耦合输入TA1218的7脚，在TA1218内部与16、18脚输入的AV1视频或Y/C信号，10脚输入的AV2视频信号，12、14脚输入的视频信号或Y/C信号进行切换，然后从38脚输出视频信号，作监视输出，42脚输出视频信号或Y/C信号，经VT760～VT763缓冲放大，由主板排插J3的25脚输出，送入数字板排插J3的25脚，经R102、C91耦合送入数字板DPTV-3D的183脚，而色度信号则由TA1218的34脚输出，经主板排插J3的6脚送到数字板排插J3的6脚，经C89耦合送入DPTV-3D的196脚。上述信号经DPTV-3D内部的自适应3D梳状滤波器解码后，送到AGC放大电路，经钳位放大后送到A/D转换电路（10bitA/D，13.5MHz采样时钟）转换为数字信号，然后送到自适应梳状滤波器的解码电路进行解码，解码后的信号送到帧缓冲控制器及比特率转换等电路中进行转换处理，再经过主画画下拉显示、全景/非线性定标器模块，PIP/SVGA显示，非线性定标模块以及VBI/OSD显示模块处理后，又进行自动彩色调整、CSC混合、色度处理、VM控制、H/V电压保护等处理，最后从该模块出来的信号一路经过γ校正处理送到10bitD/A变换，经D/A转换后从DPTV-3D的27～29脚输出逐行的R、G、B信号。外部输入的Y、Cb、Cr信号经过主板排插J3的4、5、28脚进入数字板上DPTV-3D的186、207、197脚，在DPTV-3D内部进行处理后也从DPTV-3D的27～29脚输出。

外部输入的Y、Pb、Pr信号中的Y信号经TV701射随放大后，一路从主板排插J3的7脚（S-Y）送到数字板J3的7脚，由R103、C86耦合至DPTV-3D的184脚，而Pb、Pr信号直接进入TA1316AN的9、10脚。在Y、Pb、Pr模式下，DPTV-3D的184、189脚直通。从DPTV-3D的189脚输出的信号经数字板上的TVS、TV9、TV10组成的同步分离电路分离出SYNC信号，送至CPU（KS4504）的29脚，作为识别信号；而另一路Y信号进入TA 1316AN的8脚。

TA1316AN作为采用该机心高清电视机的三基色和同步处理集成电路，从数字板送来的R，G、B信号由主板排插J2的11～13脚分别经电感及电容耦合到TA1316AN的39、38、37脚；由VGA接口送来的计算机的R、G、B信号进入TA1316AN的35、34、33脚；Y、Pb、Pr信号分别送入TA1316AN的8、9、10脚。这些信号经TA1316AN切换和处理后，从43～441脚输出R、G、B信号（含字符信号），再分别经VT501、VT502、VT503缓冲放大后，由主板排插CN501的6、8、10脚输出，送到末级视放电路，最后分别经3块TDA61110进行三基色放大后送给彩色显像管，显示图像。

2）康佳P3460T机心高清CRT数字电视机信号流程。在图3-10中，电视射频信号从天线输入插口输入，在高频头中进行高放和混频后，输出图像中频信号（PIF），然后送入中放单元（TDA9808），在中放单元中完成视频检波和伴音解调。从中频载波上检出视频图像信号和第二伴音中频信号。这部分电路与模拟电视机的电路结构和功能是基本相同，因目前还是接收模拟电视节目的电路。

第二伴音中频信号送到伴音处理电路（MSP3463）中进行处理。MSP3436是一个具有数字处理功能的音频信号处理电路。它可以处理模拟伴音中频信号，也可以处理数字伴音（丽音信号）中频信号，还具有多个音频信号输入接口，可对外部音频设备送入的信号进行立体声处理。处理后的伴音信号由音频功放进行放大，最后去驱动扬声器。

中频电路解出的视频图像信号（CVBS）送到数字处理芯片DPTV-3D，这是高清CRT数字电视机的核心芯片。另外不同格式的外部视频信号也可以送入数字处理芯片，有复合视频信号输入接口（AV2）、Y/C分离的视频接口（S-视频）、分量视频信号输入接口（Y/Cb，Cr），还有数字分量视频信号输入接口（数字Y，U，V信号）。(www.daowen.com)

各种视频信号经切换后进行数字处理，经过处理后输出R、G、B视频信号，行场同步信号以及速度调制信号。

数字处理芯片输出的R、G、B视频图像信号和同步信号再送到视频输出和扫描处理集成电路SDA9380中进行处理。外部高清分量视频信号和计算机显卡的视频信号经BA7657视频切换处理后直接送到SDA9380中。SDA9380对两组输入的视频信号进行切换，然后再进行处理，处理后形成R、G、B信号送到显像管电路中进行末级视放，最后去驱动显像管显像。

SDA9380中设有扫描信号产生电路，该电路要与相应的视频信号源保持同步。它输出行场扫描信号，分别送到行扫描和场扫描电路。

系统控制微处理器SDA555是整机的控制中心，它可以接收人工键控指令也可以接收遥控信息，它通过I²C总线对彩电中的各部分进行控制。

【知识链接】

一幅完整的电视图像需要进行两次光和电间的转换。一次是在摄像端，由摄像机把光像转变成电信号；另一次是在显像端，由电视显示器把电信号重新转换成光像。两次转换中，理论上应使两次转换的过程为线性，即被摄景物上各种亮度与转换后电平成比例，重现的图像亮度与输入电平成比例。实际上摄像机的光/电转换，显像管的电/光转换都是一种非线性关系。这两种非线性系数具有γ（伽马）特性，因此在电视显示器中要进行γ校正。在数字电视中应用较多的有γ校正（对比度增强）、轮廓校正、孔阑校正（去模糊或锐化）以及降噪等。

2.采用SVP-EX11芯片的CRT高清电视机电路结构

（1）整机电路框图。SVP-EX11芯片性能稳定、图像效果好。由于泰鼎公司的数字变频芯片很少集成CPU，在电路板上一般单独配置一块三菱公司生产的M30622SP型CPU芯片进行系统控制处理。SVP-EX11芯片主要完成：视频解码、变频及逐行处理、A/D转换等工作。该芯片具有两路CVBS视频输入、一路S-Video输入、一路HD-Y/Pb/Pr分量输入、一路VGA-RGB输入（分辨率可达1280×1024/60Hz）和1组8bit的数字信号输入接口；另外有一组模拟R、G、B信号输出接口和一路SVM扫描速度调制信号输出接口。该芯片内含三路高性能A/D转换器（取样频率高达108MHz）、动态自适应多制式3D数字梳状视频解码器（配有可编程滤波器，支持PAL、NTSC、SECAM制）和动态自适应解交织器等14项动态图像处理电路（以增强图像的清晰度和鲜明度等）；内部集成行锁定的PLL同步分离电路、视频扫描格式变换处理电路等。内部电路应用UMA统一存储算法，共享相同的帧（缓冲）存储器来完成帧频率的变换、3D梳状视频的解码、视频图像的增强等处理。采用SVP-EX11芯片的有康佳ST系列CRT高清电视机，主要机型有P29ST216、P34ST386、SP29ST391、SP32ST391等。长虹CHD-3机心和TCL MV机心高清CRT数字电视机。采用该芯片的CRT高清电视机的整机电路框图如图3-11所示。

（2）主要集成电路的作用。在图3-11中，LA75520N型集成电路完成模拟电视信号的中频放大、解调；2块IS42S161D0A1-7T型集成电路为SDRAM，其主要作用是为SVP-EX11提供运算空间，起到暂存图像的作用；TB1306FG型集成电路其作用是输出行、场激励信号，RGB信号；TC4052BP型集成电路通过SDA、SCL总线对音频信号切换；TDA2616型集成电路为伴音功率放大集成电路；TDA6111Q型集成电路为视频放大输出集成电路；TDA8177型集成电路为场功率放大输出集成电路。开关稳压电源采用KA5Q1265混合膜集成电路。

（3）信号流程。

1）图像信号流程。高频头输出的中频信号经LA75520N型中放集成电路解调出视频信号和音频信号。其中，视频信号从5脚输出到主芯片SVP-EX11的196脚上；同时，外部AV、VGA信号从SVP-EX11的198脚和197脚输入，Y、Cr、Cb从SVP-EX11的200、179、186脚输入、Y、Pr、Pb信号从SVP-EX11的202、180、187脚输入；SVP-EX11在M30622SP控制下完成输入信道选择、视频解码、ADC、YC分离、格式变换、DAC等一系列处理后，从30、29、28、34、35脚输出模拟RGB信号和行场同步信号到TB1306FG的48、1、2、4、3脚上；TB1306FG对RGB信号亮度、对比度、色饱和度进行最终控制处理后，从38、36、34脚输出三基色信号到Y板上的N501、N502、N503（TDA6111Q）进行宽带视频放大后送给彩色显像管，显示图像。

2）音频信号流程。LA75520型中放集成电路解调出的音频信号从24脚输送到电子开关N203（TC4052BP）的1脚和12脚上；CPU控制N203对1脚和12脚输入的TV音频信号、5脚和14脚输入的AV1音频信号、2脚和15脚输入的AV2音频信号、4脚和11脚输入的分量音频信号或者VGA端口音频信号进行通道选择后，从3脚、13脚输出到音效集成块N202（NJW1166L）的1脚和32脚上，N202对输入的音频信号进行电子音量均衡控制、立体声扩展等处理后，从7脚、26脚输出到N201（TDA2616）的1脚、9脚上进行功率放大，驱动扬声器工作。

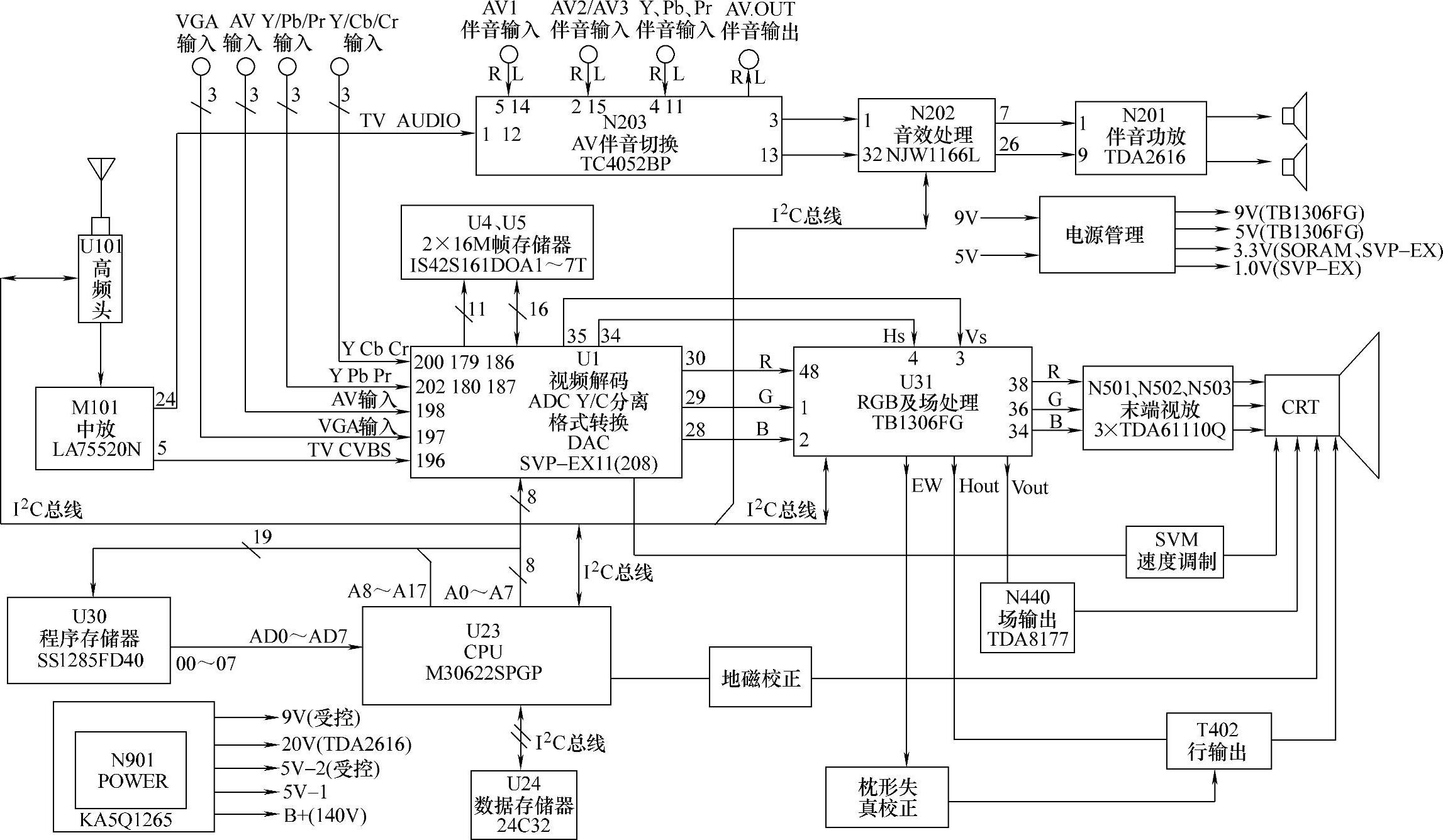

图3-11 采用SVP-EX11芯片的CRT高清电视机组成框图

【小知识】

在介绍数字变频芯片时，有时出现“2D数字梳状视频解码”或“3D数字梳状视频解码”，其中“2D”是指二维空间（水平空间），即指静止图像，亮度信号只与水平位置与垂直位置有关；“3D”是指三维空间，即指活动图像，亮度信号不仅与水平位置与垂直位置有关，还与时间有关。因此要选择具有3D处理技术的高清电视机。因为数字电视机将数字信号接收到电视机内部，还需要对其进行精密化处理，如数字降噪、数字梳状滤波等。现在，比较好的图像处理技术是3D技术，可使图像细节细腻生动、真实自然。
