MST系列芯片高清数字电视机电路结构剖析

MST系列芯片是由我国台湾Mstar(晨星)公司生产的扫描格式变换芯片,主要有MST5C16A、MST5C18A、MST5C26、MST5C28等,其中,MST5C26、MST5C28芯片是高清电视机专用集成电路。如创维6D66机心采用MST5C28芯片,代表机型有32D98HP型、32D18HT型等。

1.采用MST5C16芯片的CRT高清电视机电路结构

(1)整机电路框图。MST5C16芯片是一款具备行频归一化处理功能和带OSD模块的TV芯片,具有高画面显示频率并具有非常完整的字符图表和视频处理及高品质的放大和缩小功能。能够处理多种格式的电视信号,最终实现1080i/p格式的信号输出。设置有数字HD/SD视频输入接口;内置有OSD发生器,可控制显示16/256种颜色;具有3D视频隔行扫描功能;所有控制的时钟信号由外部单一的时钟产生,它内部集成有三层ADC/PLL、一个3D视频隔行扫描、一个高品质画面发生器、可编程模块、频率转换控制模块、带宽屏幕显示模块和通道输出模块等电路。它支持满屏幕视频隔行扫描、显示格式频率转换和各种视频源格式的频率转换。采用该芯片的有海信HDP2907M型、HDP2910型、HDP2977型、HDP3406M型和HDP2511G型,海尔D29FV6H-A8型、D29FA12-AKM型,高路华D29FV6H-A8型,TCL王牌HW42B28、HiD4321H型等CRT高清电视机,采用该芯片的CRT高清电视机的整机电路框图如图3-6所示。

(2)主要集成电路的作用。在图3-6中,虚线框内为数字板上的集成电路。图中M61266型集成电路完成模拟电视信号的中频放大、解调,TV/AV信号解码,解码后输出模拟的RGB信号;MM502型集成电路为本机的CPU,它通过SDA、SCL对各个集成电路进行控制,完成用户按键和遥控的各种控制功能及整机的工作状态;74HC4053型集成电路完成TV–Video/Video1/S–Viseo–Y/Video2视频信号切换;两片HY57V161610ET-7型集成电路为SDRAM,其主要作用是为MST5C16提供运算空间,起到暂存图像的作用;TDA9333型集成电路其作用是输出行、场激励信号,RGB信号,E/W枕型校正信号,对亮度、色度、对比度进行控制;TDA7439型集成电路通过SDA、SCL总线对Y/Cb/Cr、Y/Pb/Pr、AV1、AV2、TV音频信号切换及音效处理和音量控制;TDA7497型集成电路为伴音功率放大集成电路;LM2425型集成电路为视频放大输出集成电路;TDA8177型集成电路为场功率放大输出集成电路。

KA5Q1265RF型集成电路为电源厚膜集成电路;KA7630型集成电路带有复位电路,它把15V电压分别稳压成5V、8V、12V输出,通过控制4脚高低电平来控制8、10脚电压输出,正常开机时CPU控制4脚电压为4V。

(3)信号流程。

1)射频信号。电视信号先经过高频头解调出中频信号,再通过声表面滤波器进入到M61266集成电路的63、64脚,在M61266内部进行中频放大、解调和视频检波,检波后从58脚输出TV-Video信号送往74HC4053集成电路的12脚,和视频输入端口的Video1/S-Video-Y、Video2信号进行切换,最终切换出一路Video信号返回到M61266的41脚,从M61266的31脚输出一路TV-Video信号送往AV视频输出端口。同时,Video信号在M61266内部进行解码,解码后输出模拟的RGB信号,分别从M61266的14、15、16脚输出,送往MST5C16的33、30、28脚(RGB输入端),在MST5C16内部和Y/Cb/Cr、Y/Pb/Pr、VGA信号进行切换,切换出一路信号进行A/D转换及行场频率换算处理,行频归一为33.75kHz,然后D/A转换后从MST5C16的163、162、161脚输出模拟的RGB信号,送往TDA9333的30、31、32脚(RGB信号输入端),在TDA9333内部完成亮度、色度、对比度、预视放处理后,从40、41、42脚输出送往视放集成电路LM2425的3、5、1脚(RGB输入端)进行RGB信号放大,最后通过LM2425的8、6、10脚送到CRT的阴极。

2)高清信号和VGA信号。所有的高清、标清YUV的信号(1080/60p、1080/60i、1080/50i、720/60p、720/50p、480/60p、576/50p)和VGA信号均通过MST5C16进行A/D转换,然后进行行、场格式频率变换处理,行频归一为33.75kHz,后续处理过程同射频信号。

3)行场同步信号信号及行场激励信号。Video1、Video2、S端子、TV-Video信号在M61266内部进行解码,产生行、场同步信号,分别从19、20脚输出,送往MST5C16的36、37脚。VGA的HS、VS信号不需分离,所有的高清、标清YUV的信号在MST5C16内部产生HS、VS信号,然后行频归一处理成33.75kHz,HS、VS信号分别从MST5C16的168、169脚送往TDA9333的24、23脚。TDA9333的8脚输出行激励信号送往行激励电路;场VD-、VD+信号分别从TDA9333的1、2脚输出,送往TDA8177的7、1脚。

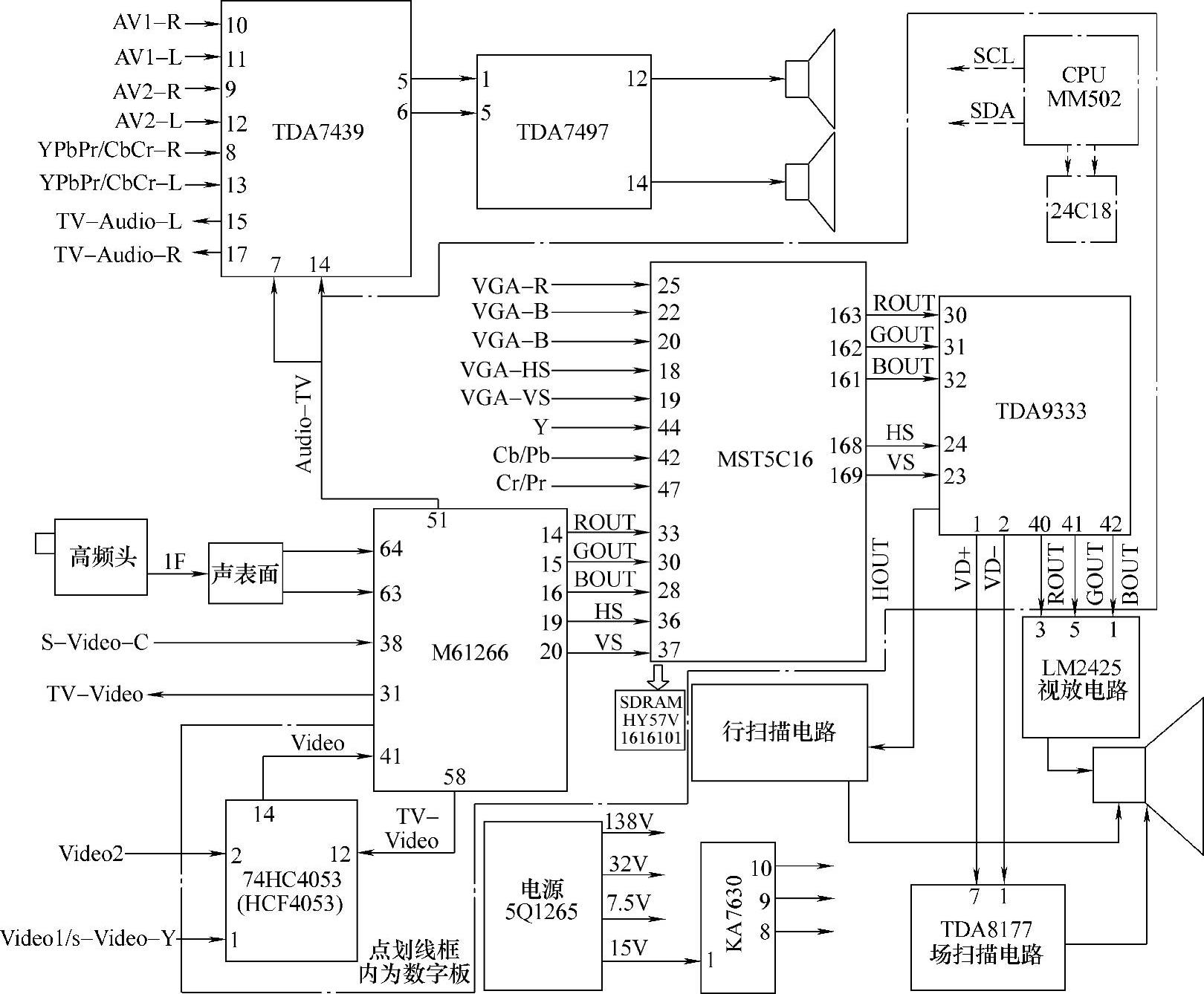

图3-6 采用MST5C16芯片的CRT高清电视机组成框图

4)音频信号通道信号。Audio-TV音频信号从解码板的M61266的51脚输出,送到TDA7439的7、14脚,先和Y/Cb/Cr、Y/Pb/Pr、AV1、AV2音频信号进行切换,再在总线控制下进行音效处理和伴音音量及高低音调整,然后一路从TDA7439的15、17脚输出,送往AV音频输出端子,另一路从5、6脚输出送往伴音功放集成电路TDA7497的1、5脚进行音频信号放大。

【小知识】

在色度学中,把红(R)、绿(G)、蓝(B)称为三基色。这三种颜色之间是相互独立的,其中任一颜色不能由其他两种颜色混合而成;但它们又是完备的,即其他任何一种颜色都可以由三基色按不同的比例相加混合而得到。在CRT、PDP、LCD彩色电视机中,红、绿、蓝三基色利用空间混合法,即以人眼不能分辨的“镶嵌”方式进入人眼的色刺激,而获得彩色画面。自会聚彩色显像管红(R)、绿(G)、蓝(B)三个电子枪与荧光粉条的分布如图3-7所示。

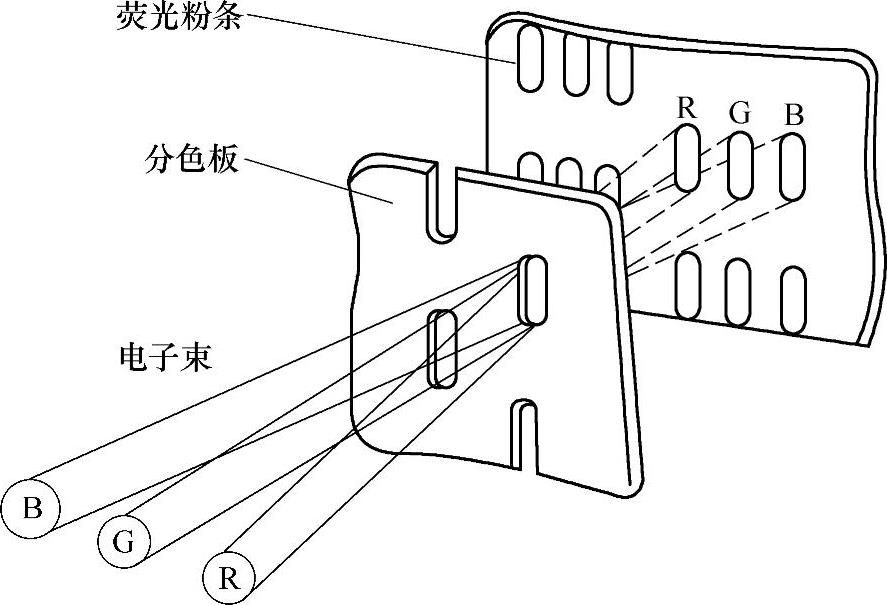

图3-7 自会聚彩色显像管红、绿、蓝三个电子枪与荧光粉条的分布

2.采用MST5C26芯片的CRT高清电视机电路结构

(1)整机电路框图。MST5C26芯片是高清电视机专用集成电路芯片,该芯片有两路视频输入接口,1路S-VIDEO信号输入接口,1路Y/Pb/Pr信号输入接口,1路VGA信号输入接口;内置音/视频切换开关、视频和色度信号处理、A/D转换、格式变换、D/A变换、图形变换、2D梳状滤波器、色度增强、动态降噪、运动图像补偿、边缘平滑、TV/AV音频信号切换和处理、微处理器(CPU)、帧存储器等电路。

该集成电路在本机键控信号和遥控信号控制下,不同输入接口输入的视频信号、Y/C信号、Y/Pb/Pr信号、PC信号、音频信号经内部相关模块电路处理后,输出逐行图像RGB基色信号、字符信号、行场同步信号、R/L音频信号、地磁校正信号、伴音制式选择信号、速度调制信号、开/待机控制信号、Flash串行数据和时钟等信号。支持带宽达150MHz的HDTV信号或Y/Cb/Cr信号接收及数字取样处理。支持分辨率达SXGA级及以下格式的VGA信号接收及处理。这些不同格式的模拟信号由MST5C26自动识别判定并进行模拟信号数字化处理及变频处理;整机伴音音效处理,如重低音、环绕声、左右声道控制、音调控制等功能的实现。对照图3-6发现,MST5C26将MST5C16、MM502、HY57V161610ET-7集成电路均集成在一块芯。采用该芯片的有TCL王牌的HD29C06型、HD34C41型、HD29276型、HD29C81型、HD32B681型、HD32B681型、HD28H61型和长虹CHD32366型、CHD29600H型、CHD28600型、CHD34300型、CHD29300型、海尔29F9D-PY型、康佳29AS390型等CRT高清电视机。采用该芯片的CRT高清电视机的整机电路框图如图3-8所示。(www.daowen.com)

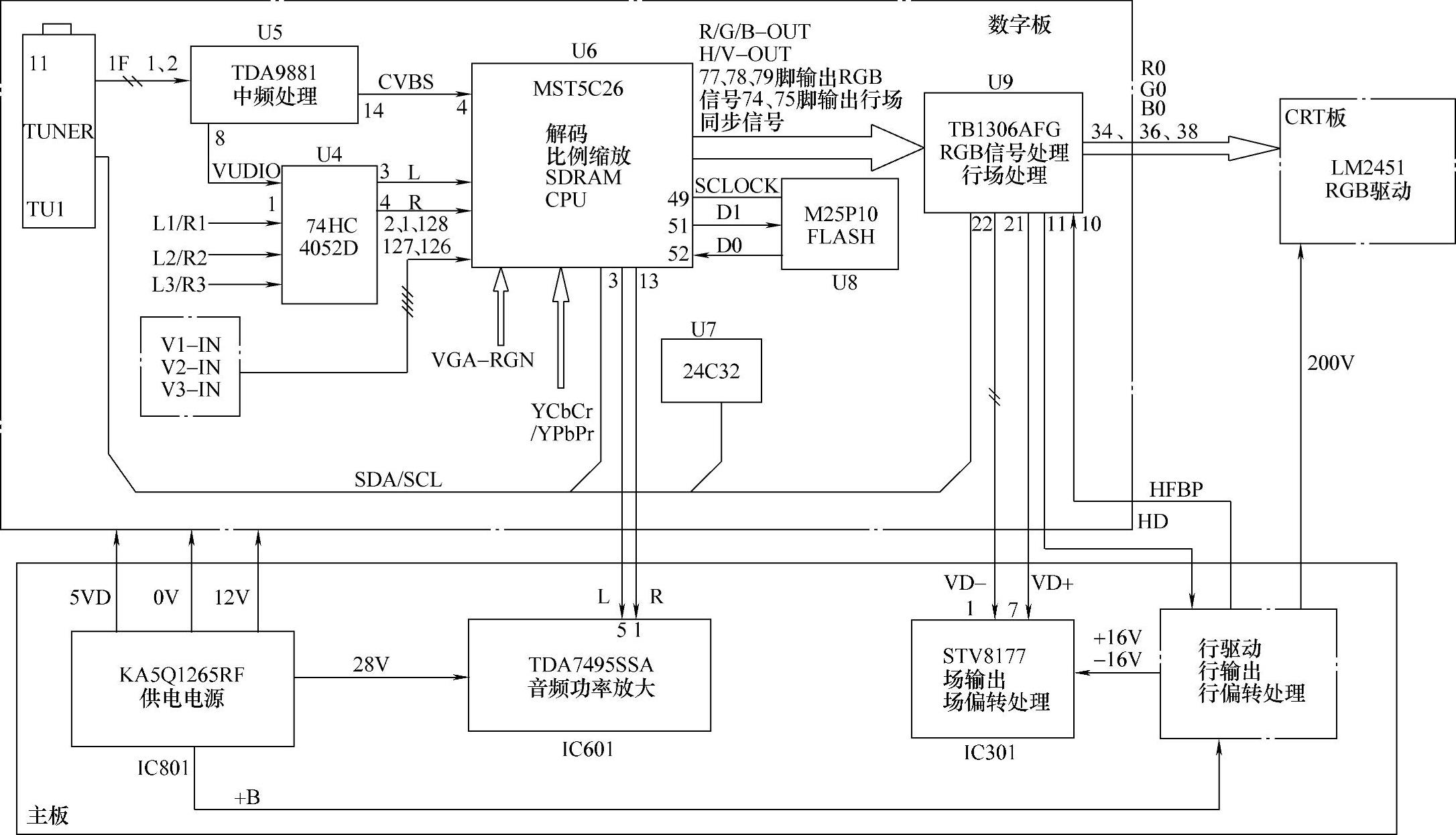

图3-8 采用MST5C26芯片的CRT高清电视机组成框图

(2)主要集成电路的作用。在图3-8中,图上方点画线框内为数字板上的集成电路。图中TDA9881型集成电路完成模拟电视信号的中频放大、解调,TV/AV信号解码,解码后输出模拟的RGB信号;HC4052型集成电路通过SDA、SCL总线对AV/TV音频信号切换;24C36型集成电路为存储器;M25P10型集成电路是一块闪存(Flash),用来存储CPU程序;TB1306AFG型集成电路完成显示处理,输出行、场激励信号,RGB信号;TDA7495SSA型集成电路为伴音功率放大集成电路;LM2451型集成电路为视频放大输出集成电路;STV8177型集成电路为场功率放大输出集成电路。KA5Q1265RF型集成电路为电源厚膜集成电路。

(3)信号流程。

1)射频与音视频信号。电视信号先经过高频头解调出中频信号,一路进入到集成电路TDA9881的1、2脚,由TDA9881视频检波后从14脚输出CVBS信号,另一路由调谐器输出的音频信号直接送入到集成电路TDA9881的23、24脚,经过处理后从8脚输出AUDIO信号。CVBS信号输出送入MST5C26的4脚,AUDIO信号输出到74HC4052D的1脚进行音效处理。

AV端子、HDTV及VGA信号接收时的音频信号不是直接送入MST5C26,而是先送入数字板上的74HC4052D进行音频切换,后再送入MST5C26进行音频切换;AV1~AV3、S端子视频信号及音频信号分别进入到MST5C26的2、1、128、127、126脚,在其内部进行AV/TV视频信号解码处理。输入的TV/AV音频信号经过声音选择,输入到伴音音量控制电路,然后由MST5C26的3、13脚输出左右声道信号,送入主板的伴音功放TDA7495SSA进行功率放大,后推动扬声器发音。HDTV信号和VGA信号由MST5C26相应脚送入后,进行视频切换、数字梳状分离及处理,最终由MST5C26的77、78、79脚输出RGB信号送到TB1306。MST5C26的74脚输出33.75kHz的行同步信号,75脚输出场同步信号。

2)控制信号。MST5C26要完成音视频信号的处理,其93、94脚外接时钟振荡电路,晶体振荡器的频率为14.318MHz。此时钟振荡产生的时钟信号经各种分频器分频后产生满足不同电路工作的时钟信号,并输出STBY、SDA、SCL、MUTE、WMUTE、IR、KEY1等控制信号。若高清电视机出现无彩色、图像异常、整机不工作均可能与此处的复位电路、供电电路及与Flash块间的所有通信电路有关。

MST5C26的35脚输出待机信号到电源部分进行待机控制;控制部分与其他集成电路通过41、40脚的SCL、SDA(I2C总线)进行控制;42脚输出静音信号到主板上的静音控制电路。IR(遥控信号)由MST5C26的54脚进入到内部处理;KEY1(键控信号)由MST5C26的54脚进入。

3)同步与扫描信号。TB1306的8脚输出的行激励信号由VCO分频产生。由4、5脚输入的场激励脉冲(VD)和行同步脉冲(HD)的极性在TB1306内检测,VD和HD的极性由I2C总线的状态位读出。

第二鉴相环路通过比较VCO提供的基准脉冲和9脚输入的行逆程信号的相位,产生行激励脉冲HD,第二鉴相环路的时间常数由内部设定。

TB1306的14脚输入的行相位校正信号用来补偿由束电流变化引起的水平相位移。TB1306的26、27脚为I2C总线的输入、输出引脚。

4)场扫描输出信号。经过数字板变频的场扫描锯齿波信号,由数字板上的TB1306AFG进行场驱动处理后,由TB1306AFG的22脚输出VD+、VD-信号,分别输入到数字板P13接口的1、2脚,连接到主板P201接口的1、2脚输入,将VD+、VD-信号送入到场输出放大集成电路STV8177的7、1脚,经场集成电路内部功率放大器锯齿波放大处理后,产生场锯齿波由STV8177的5脚正向输出到场偏转线圈V-DY,形成垂直扫描电流供场偏转工作。

5)场扫描电路与光栅几何失真校正。由TB1306AFG的22脚输出的场激励信号和18脚输出的东西(E-W)扫描枕形失真校正信号都由场频电路产生,而场分频电路是由行振荡电路的时钟信号提供。场锯齿波发生器需要在23、24脚外接误差非常小的电阻和电容,确保锯齿波电压幅度稳定。

TB1306AFG还具有超高压(EHT)补偿的输入信号EHTIN。由9脚输入的EHTIN信号可以控制水平、垂直几何失真校正电路的输出信号,维持光栅水平、垂直幅度以及几何失真校正效果不变。由20脚输出的EWO信号和由22脚输出的场扫描激励信号的控制效果,可以通过I2C总线进行调整。

TB1306AFG的34、36、38脚输出RGB信号到视放板,进行显示处理。

【小知识】

彩色电视信号由亮度信号(Y)与色度信号(C)组成,色度信号又由两个压缩色差信号(UV)组成,其中U=0.493EB-YV=0.877ER-Y。亮度信号与色度信号共用6MHz带宽,两个色差信号采用平衡调幅调制在一个色副载波上,为了保证色度信号与亮度信号一起传送,即采用频谱交错方法,就像庄稼套种一样,将色度信号的频谱插到亮度信号的高端频谱间。在接收端采用梳状滤波器先分离亮度信号与色度信号,再在色度信号中分离两个色差信号。
