由于CRT高清电视机要想收看高清晰度电视节目，必须要与高清数字电视机顶盒配合使用。因此CRT高清电视机输入信号的种类要比普通彩电多，它既有50Hz隔行扫描的模拟射频全电视信号、AV音视频信号或S端子输入亮/色（Y/C）分离信号，又有隔行扫描的色差分量信号（Y/Cb/Cr）或逐行扫描的色差分量信号（Y/Pb/Pr），还有由VGA接口输入的模拟R、G、B信号，所以CRT高清电视机与普通彩电相比，在外观上多出了许多输入接口，如普通彩电仅有AV输入/输出和S端子输入插孔，而CRT高清电视机除具有上述插孔外，还有Y/Cb/Cr（隔行色差分量信号输入）、Y/Pb/Pr（逐行色差分量信号输入）、VGA及DVD数码流输入等接口。高清电视机各类输入信号流程如图3-1所示。

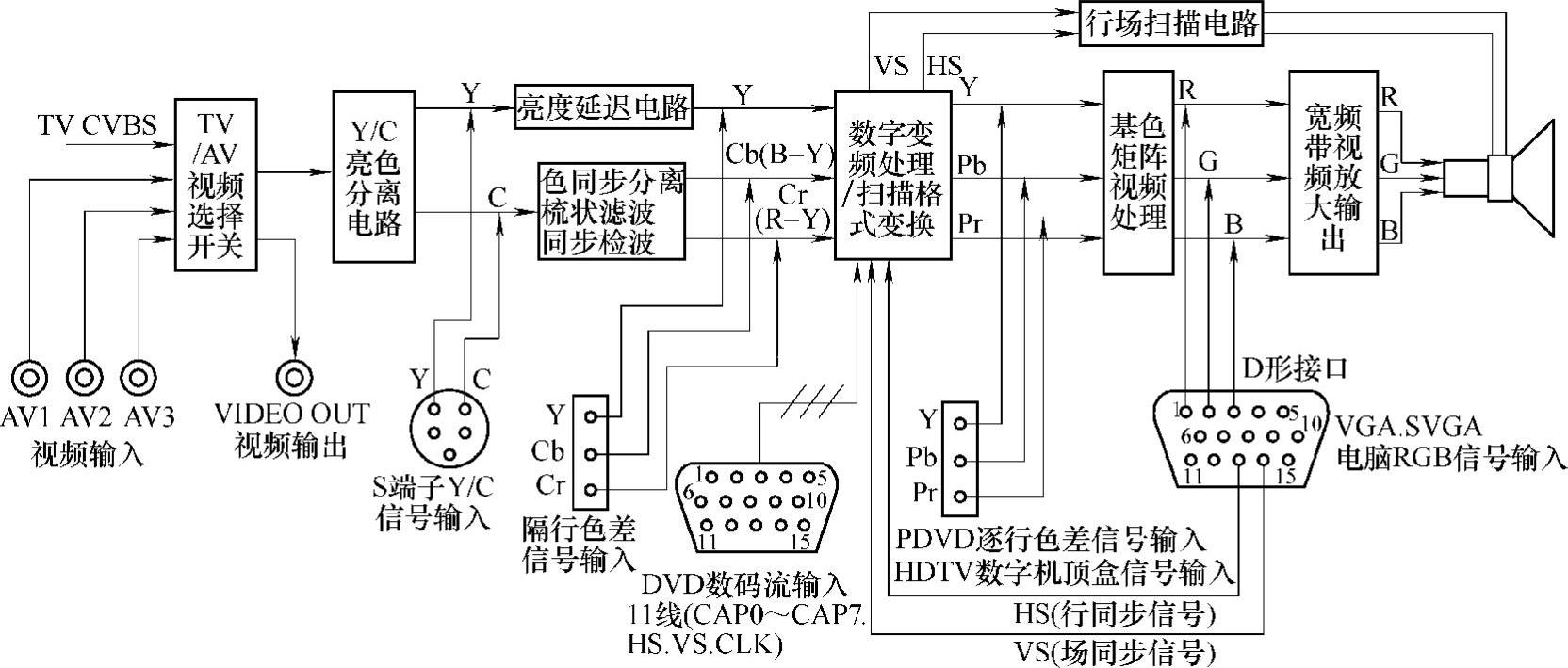

图3-1 CRT高清电视机各类输入信号流程

1.分量信号接口

隔行扫描的色差分量信号（Y/Cb/Cr）或逐行扫描的色差分量信号（Y/Pb/Pr）接口是数字电视接收机或数字电视机顶盒的模拟分量输入、输出接口，CRT高清电视机上的分量信号接口如图3-2所示，两种扫描的示意图如图3-3所示。对标准清晰度电视（SDTV）信号，其同步信号与传统模拟电视信号相同，为两电平信号；而高清晰度电视（HDTV）信号为三电平信号。按照我国数字电视国家标准规定，HDTV信号系统和SDTV信号系统采用了完全不同的红、绿、蓝三基色荧光粉和基准白，因此导出了完全不同的亮度方程式和色差信号的幅度变化范围。

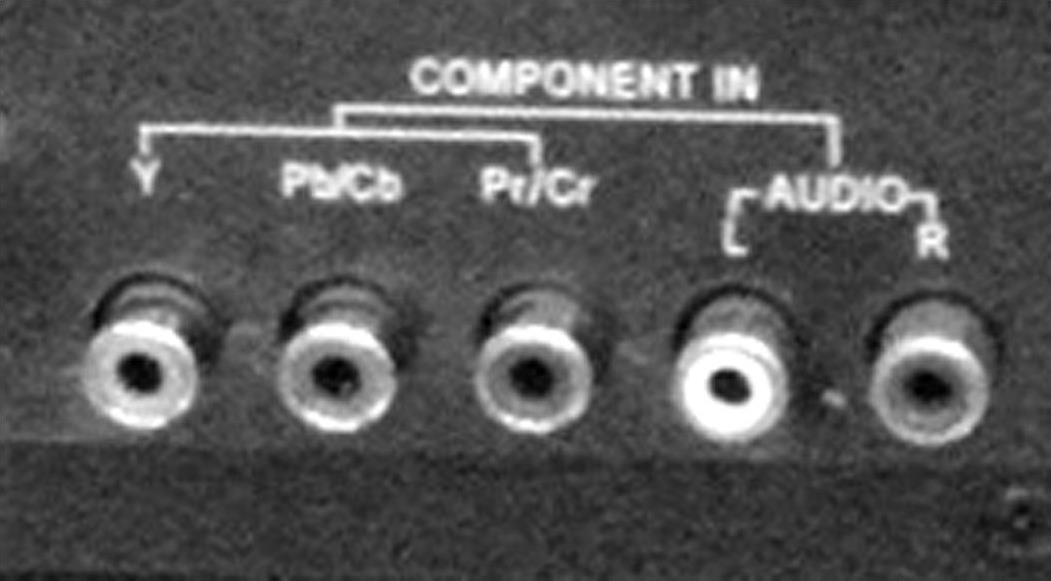

图3-2 CRT高清电视机上的分量信号接口

（1）隔行色差信号（Y/Cb/Cr）。色差信号也叫分量信号，同时传送三路信号；Y是亮度信号，只包含黑白图像信息；Cr是R-Y信号，即红色信号与亮度信号的差；Cb是B-Y信号，即蓝色信号与亮度信号的差。色差信号实际也是亮色分离信号，也用莲花插座（RCA插座），用绿、红、蓝标识，其中绿色端口代表Y信号。

（2）逐行色差信号（Y/Pb/Pr）。逐行色差信号含义与隔行色差信号相同，只是对应的是逐行扫描信号，包含在Y里的行同步信号频率为31kHz，而一般视频信号行频都只是15kHz。逐行色差信号须配具有逐行显示功能的设备，图像质量高于隔行色差信号，主要表现在图像更稳定。但只是有倍频的彩电才有这种端口，现在都习惯称之为逐行扫描高清电视机。

(www.daowen.com)

图3-3 逐行扫描与隔行扫描示意图

a）逐行扫描 b）隔行扫描

2.VGA接口

VGA接口也叫D-Sub接口。它是一种D形接口，上面共有15针孔，分成3排，每排5个，如图3-4所示。VGA接口是计算机显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此接口。

目前大多数计算机都是通过模拟VGA接口与数字电视机或其他外部显示设备连接的，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D两次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT高清电视机，但用于连接液晶高清电视机，则转换过程的图像损失会使显示效果微下降。

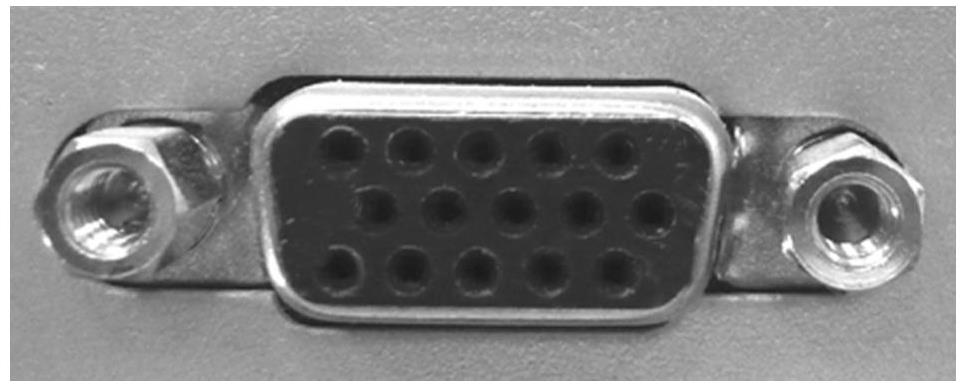

图3-4 VGA接口

【知识链接】

逐行扫描是指电子束在摄像管的光电靶上拾取图像信号或在显像管上重显图像作匀速直线运动时，一行紧接着一行扫描，如图3-3a所示。这种扫描方式的优点是图像细腻、无行间闪烁，缺点是视频信号带宽太宽，信号传输时，太浪费频谱资源；而隔行扫描是指电子束在摄像管的光电靶上拾取图像信号或在显像管上重显图像作匀速直线运动时，先扫描1、3、5、7…奇数行信号（称为奇数场信号），如图3-3b所示的实线，再扫描2、4、6、8…偶数行信号（称为偶数场信号），如图3-3b所示的虚线。隔行扫描方式降低了视频信号带宽，传输信号时，可以有效利用频谱资源，但存在图像行间闪烁。
