高清数字电视机顶盒具备丰富的输出接口，包括HDMI高清接口、分量、光纤、复合视频及音频接口等，可以连接任何接口的高清电视产品。其中复合视频输出1组RCA型，75Ω；模拟高清分量视频接口1组，RCA型，Y/Pb/Pr；模拟高清VAG视频接口1个，15针；数字高清HDMI音视频接口1个；音频输出口1组RCA型，600Ω不平衡；数字音频接口1个，S/P DIF接口（光纤）。

高清电视机均有视音频输入、Y/C（S）信号、色差（Y/Cb/Cr或Y/Pb/Pr）信号、三基色信号（RGB）输入，还有VGA、DVI、HDMI等输入接口。目前高清电视机的输入信号接口如图2-26所示。

高清电视机不同的输入端口连接内部的不同电路，视频信号经过的路程越短，信号经过处理的步骤也就越少，信号损失当然也就越少，所以得到的图像效果就越理想，保真度就越好。从理论上而言，普通视频信号不如亮度、色度分离信号（S-Video）；亮度、色度分离信号不如色度差信号（Y/Cb/Cr或Y/Pb/Pr）；色度差信号不如三基色信号（RGB）。由于色差信号仅用简单的矩阵转换电路便可形成基色信号，它们之间的转换是线性关系，不产生任何失真，所以认为它们是同级别的。因此，收看高清晰度电视节目，与高清电视机的连接方式首推HDMI，由于HDMI支持1080i、720p、576p等多种视频格式，所以通过这个接口可以将数字视频直接传送到具有同样HDMI接口的符合高清标准的平板电视机上，真正还原出原汁原味的高清电视图像来。其次是色差、再次是VGA方式。若要欣赏高质量的杜比环绕声，当然要采用光纤外接数字解码器功放。虽然HDMI方式已含数字音频信号，高清电视机也能解调此信号，但一般的电视机也仅仅是输出双声道，所以采用光纤输出是聆听环绕声的最佳选择。

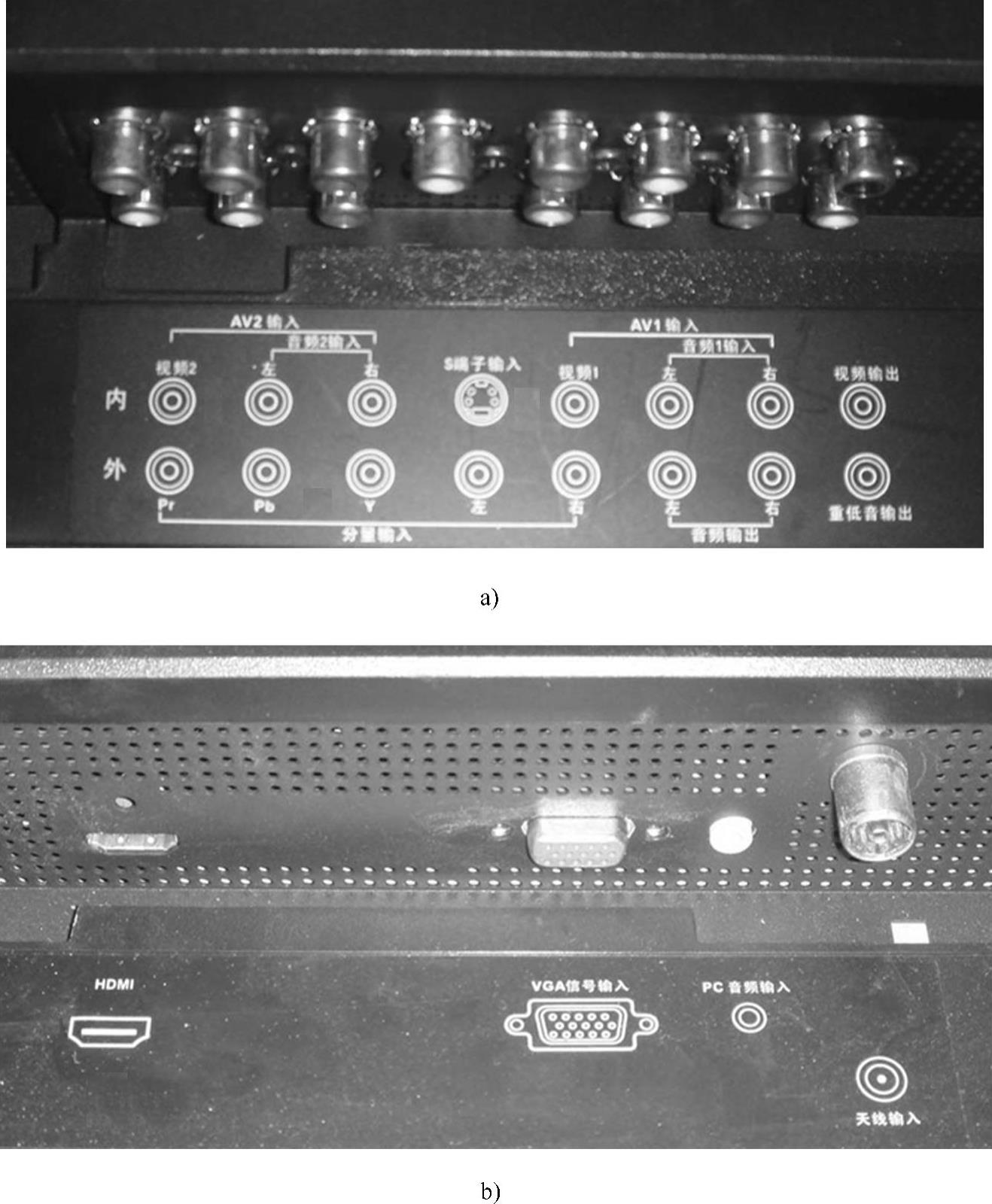

图2-26 目前高清电视机的输入接口

a）视、音频接口等 b）高清晰数字多媒体接口等

采用高清数字电视机顶盒的HDMI输出端口收看高清数字电视节目，要买一根不短于2m的HDMI电缆线，如图2-5所示。并用HDMI电缆线连接高清数字电视机顶盒与高清数字电视机，如图2-27和图2-28所示。

用HDMI电缆线连接好高清数字电视机顶盒与高清数字电视机后，用遥控器将高清电视机的输入信号源选择为HDMI工作模式，如图2-29所示，即可收看高清数字电视节目。

如果用遥控器将数字高清电视机的输入信号选择VGA输入，收看高清数字电视节目。由于VGA接口传输的是模拟信号，数字高清电视节目源先要进行解码，还原成模拟信号，通过VGA接口送入高清电视机，这种图像的幅度为4∶3，图像效果要比HDMI模式直接显示高清节目略差一点。

如果再用遥控器进行信号源转换，用VGA接口收看标清数字电视节目源，发现用VGA接口收看高清数字节目，画面质量虽然不如HDMI模式，但比收看标清电视节目的画面清晰。如果用普通电视机复合视音频信号收看高清节目就看不到高清晰度质量的电视画面。

(www.daowen.com)

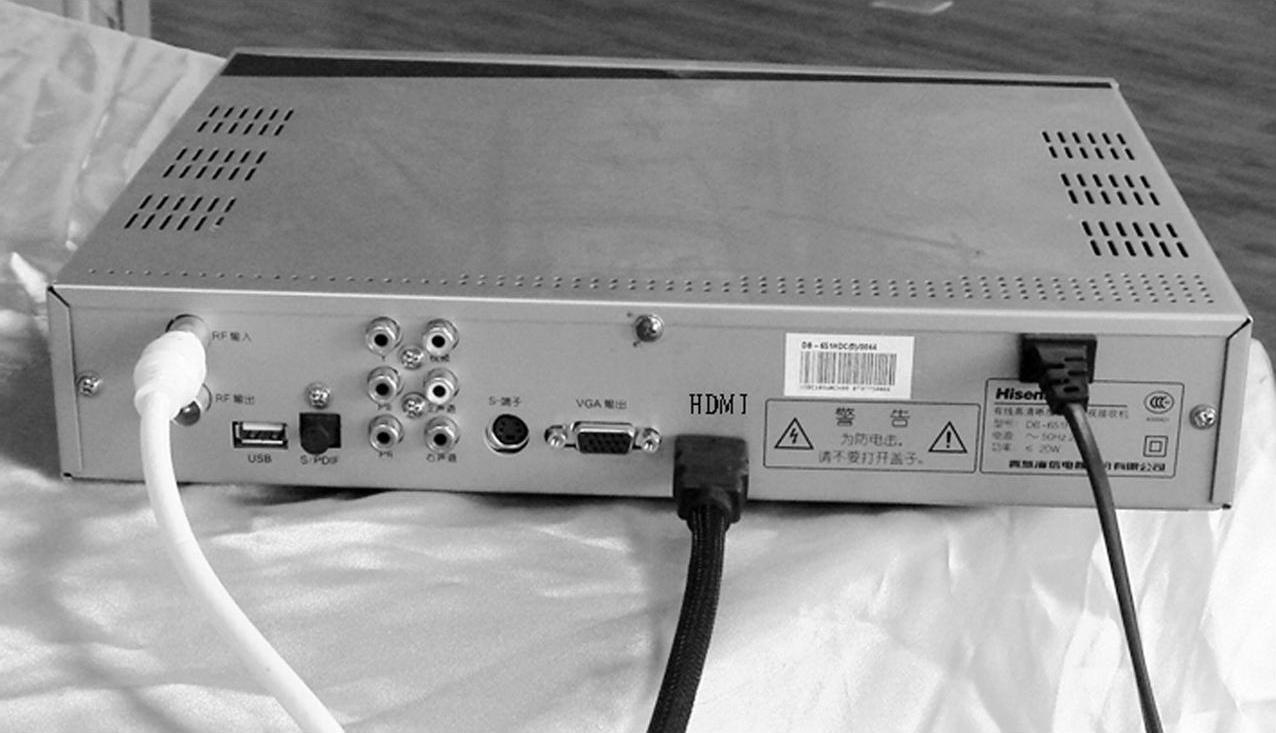

图2-27 用HDMI电缆线连接高清数字电视机顶盒

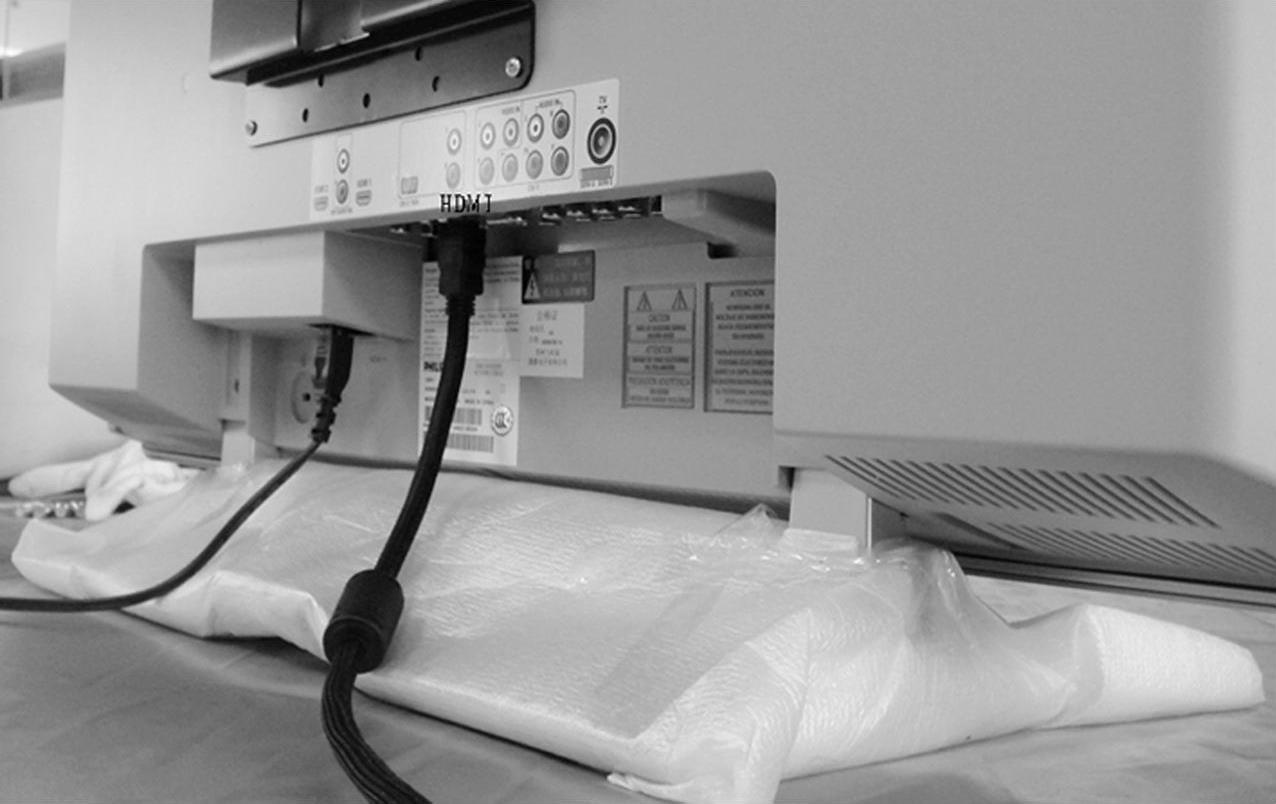

图2-28 用HDMI电缆线连接高清数字电视机

【知识要诀】

看好高清的节目，机（电视机）盒（机顶盒）连接要清楚，

数字高清为首选，模拟分量可为辅，

数字信号用模口（模拟接口），转换有损清晰度，

若用视频直接连，高清图像看不出。

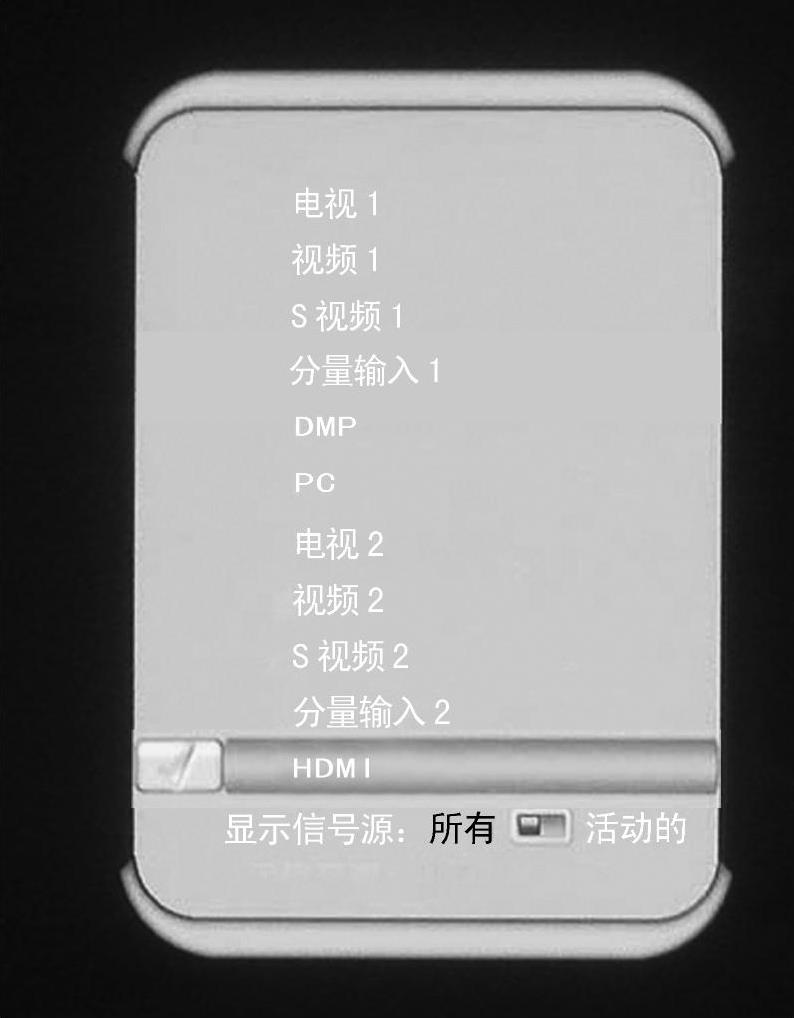

图2-29 在高清电视机上选择用HDMI信号输入
