同洲CDVB8800型高清卫星数字电视机顶盒机的主要芯片采用的是ATi公司的产品，芯片型号是XILLEON^TM225，该芯片采用BGA封装，如图2-24所示。XILLEON^TM225是一款高清晰度解码芯片，内部集合了众多功能，配备了Windows CE专用的300MHz MIPS处理器，包含图形、高清晰度视频解码器、音频解码器、条件性存取以及其他多种功能。支持MPEG-2的高清、标清解码（MP@HL/ML），其中HDTV分辨率最高达1920×1080i。具有光纤输出、IrDA、双显示接口、PCI、USB、HDD等接口。同洲CDVBC8800型高清有线数字电视机顶盒机的主要芯片也是采用ATi公司的XILLEON^TM225，如图2-25所示。由此可见高清卫星数字电视机顶盒机与高清有线数字电视机顶盒机的区别在信道解调，即高频调谐器部分。而信源解码的芯片是相同的。

主芯片附近有两片SDROM存储器芯片，型号为SUMSUNG 537，是采用了TSOP2封装的三星原厂内存颗粒，内存颗粒编号的第三位字母“H”代表该颗粒类型为DDR，最后两位字母“B3”代表的其频率为DDR 333。

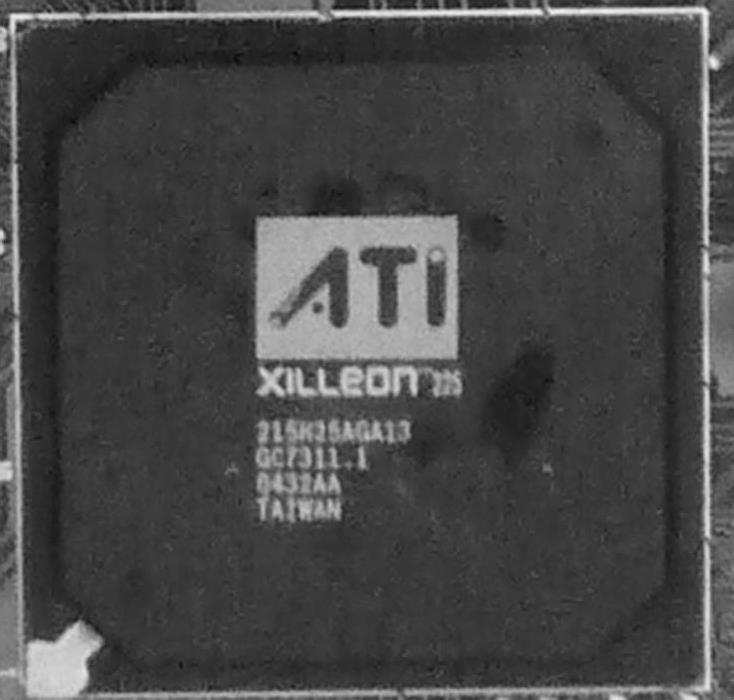

图2-24 XILLEON^TM225芯片

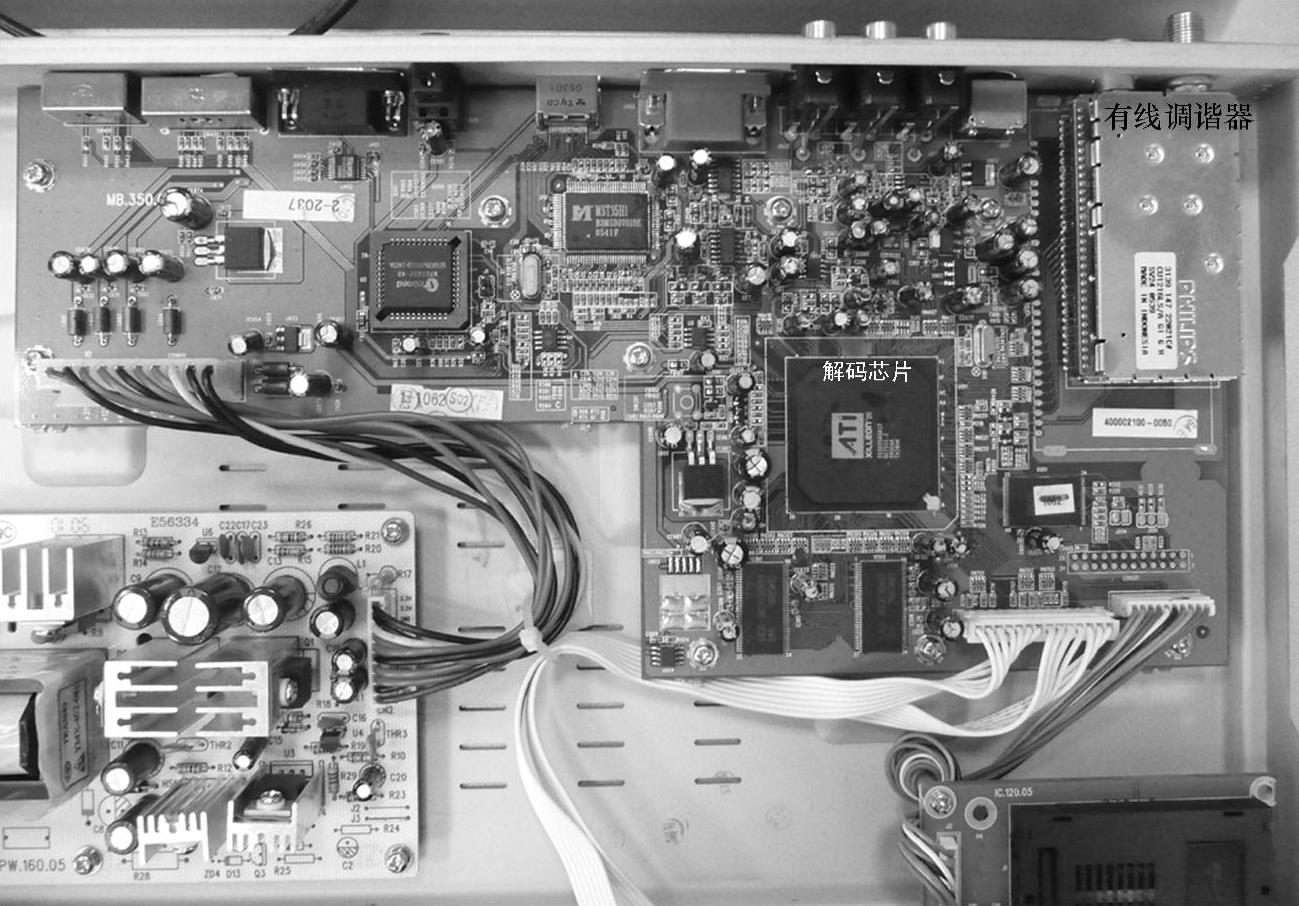

图2-25 同洲CDVBC8800型高清有线数字电视机顶盒内部电路

同洲CDVB8800型高清卫星数字电视机顶盒机的一体化调谐器（板载调谐器）采用了以低门限闻名的SHARP（夏普）品牌，以保证在弱信号的情况下依然可以有效接收。主板上HDMI发送器芯片的型号为MST35H1，是Mstar公司的产品，Mstar公司是台湾一家专业IC设计公司，Mstar半导体公司是世界上最大的视频处理芯片提供商之一，其优异的混合信号处理技术及快速的系统整合能力为世界所认可。

该机使用的其他集成电路还有：RSR232接口采用了美国SIPEX公司的IC产品，芯片型号为SP3220EEA。声音数模转换电路选用芯片为美国BB公司的PCM1742E芯片，将PCM音频数据转换成两路模拟音频信号，并经过4558AM运放输出。VGA接口输出采用了2480CS同步信号处理芯片，用于极性转换，保证同步信号总是处理正确的极性。在主板供电输入接口旁边，还有一个MCU，是主板的BIOS，芯片型号是WINBOND W78E065A40PL。WINBOND是华邦电子股份有限公司商标，它是1987年创立于新竹科学工业园区，为一专注于超大型集成电路设计、制造的高科技公司。在本机卡座电路板上，由于主芯片提供的智能卡接口需要外接一个接口芯片才能与智能卡通信，所以还采用了Philips公司的TDA8004T芯片作为IC卡接口电路。现在有的接收机已经将该芯片设在主板上。(www.daowen.com)

【小知识】

板载调谐器是将一体化调谐器安装在主板上，如同洲CDVB3188C型、卓异5518E型及高斯贝尔GDB-848C型卫星数字电视接收机等。普通卫星数字电视接收机的板载调谐器一般有两种：一种是使用的是ZARLINK（也称卓联公司）的全套设计，其中包括ZL10036调谐器芯片和ZL10313解调器芯片；另一种调谐器采用MAX2118型芯片与GX1101型芯片的组合，如高斯贝尔GDB-848C型卫星数字电视接收机。GX1101P型芯片是国内杭州国芯科技有限公司生产的卫星数字电视广播的QPSK解调芯片，它支持DVB-S标准的QPSK解调及前向纠错（FEC），符号率范围为1～45MBaud/s，同时具有自动内码码率识别，自动频谱反转识别、自动帧同步等功能。

【思考题】

1.高清卫星机顶盒的输入频率范围与高清有线、高清地面机顶盒是否相同？

2.高清卫星数字电视机顶盒的解调芯片与高清有线、高清地面机顶盒是否相同？

3.高清卫星数字电视机顶盒的解码芯片与高清有线、高清地面机顶盒是否可以相同？
