高清数字电视机后面板接口及使用

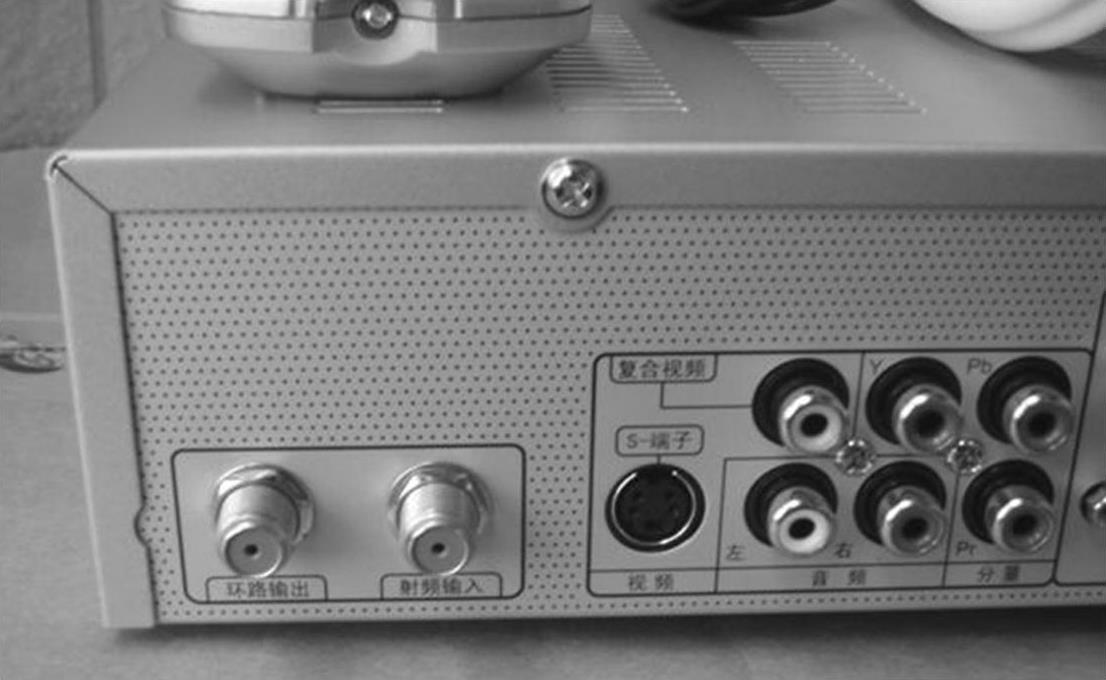

图2-22 同洲CDVB8800型高清卫星数字电视机顶盒机背后左侧输出端口

同洲CDVB8800型高清卫星数字电视机顶盒机的身背后具有各种输出端口,左侧是卫星第一中频信号输入端(该机标注的是射频输入),另有一个环路输出端口,可串接另一台卫星数字电视接收机,如图2-22所示。模拟视频输出端口除常见的复合视频、S端子外,还有色差(分量)输出端口和VGA(D-sub-15)输出,模拟音频只有两路输出,若节目源是杜比AC-3的5.1声道输出,可采用数字音频输出外接解码器功放。另外还有一个数字音视频输出端口——HDMI输出。在VGA输出端口上面还有一个RS-232升级串口,为今后的软件升级提供方便。向右还有本机的机身号及条形码,如图2-23所示。

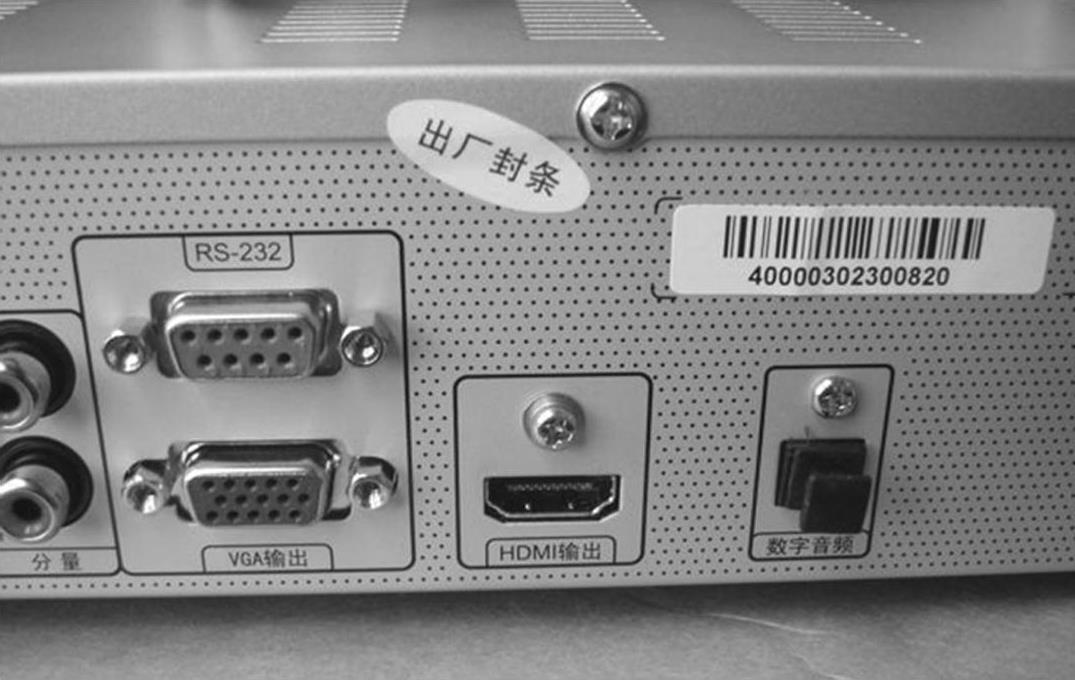

图2-23 同洲CDVB8800型高清卫星数字电视机顶盒机背后右侧输出端口

如果收看高清影视节目,与高清电视机的连接方式宜选用HDMI输出接口,由于HDMI支持1080i、720p、576p等多种视频格式,通过这个接口可以将数字视频直接传送到具有同样HDMI接口的符合高清标准的平板电视机上,真正还原出原汁原味的高清电视图像来。

【知识要诀】(www.daowen.com)

高清数字机顶盒,输出接口有多个,

高清节目收看好,HDMI首选择。

【小知识】

东径115.5°中星6B卫星上高清数字电视节目有免费的央视高清,参数是下行频率4100MHz、极化方式为垂直、符号率为27.50MBaud/s、FEC为3/4。CHC高清电影频道,采用永新同方加密方式,参数是下行频率3740MHz、极化方式为垂直、符号率为27.50MBaud/s、FEC为3/4。新视觉高清频道,采用加密方式,参数是下行频率41290MHz、极化方式为水平、符号率为13.30MBaud/s、FEC为2/3。

2009年9月28日中央电视台第一套节目、北京、上海东方、江苏、湖南、黑龙江、深圳、广东和浙江9个卫视频道,采用卫星加密方式,实现高标清同播。卫星节目参数可登录亚洲卫视网(www.asiatvro.com),点击“接收参数”栏,在鑫诺3号和中星6B卫星中查找。
