银河HDT3200型高清地面数字电视机顶盒的后面板接口

时间:2023-08-27 理论教育 版权反馈
【摘要】:银河HDT3200型高清地面数字电视机顶盒同高清卫星数字电视机顶盒一样,具备丰富的输出接口,包括HDMI高清接口、分量、光纤、复合视频及音频接口等,可以连接任何接口的高清电视产品,如图2-17所示。图2-18 银河HDT3200型高清地面数字电视机顶盒的天线接口

银河HDT3200型高清地面数字电视机顶盒的后面板接口

银河HDT3200型高清地面数字电视机顶盒同高清卫星数字电视机顶盒一样,具备丰富的输出接口,包括HDMI高清接口、分量、光纤、复合视频及音频接口等,可以连接任何接口的高清电视产品,如图2-17所示。而在最左侧的是天线接口,使用外接天线可获取无线高清信号,如图2-18所示。其中信号输入接口1个,采用IEC169-24(F型英制)阴头或IEC169-1阴头;信号输出接口1个,采用IEC169-1阳头;复合视频输出1组RCA型,75Ω;模拟高清分量视频接口1组,RCA型,Y/Pb/Pr;模拟高清VAG视频接口1个,15针;数字高清HDMI音视频接口1个;音频输出口1组RCA型,600Ω不平衡;数字音频接口1个,S/P DIF接口(光纤);软件升级串行接口1个,RS-232串行接口,DB9阴头。

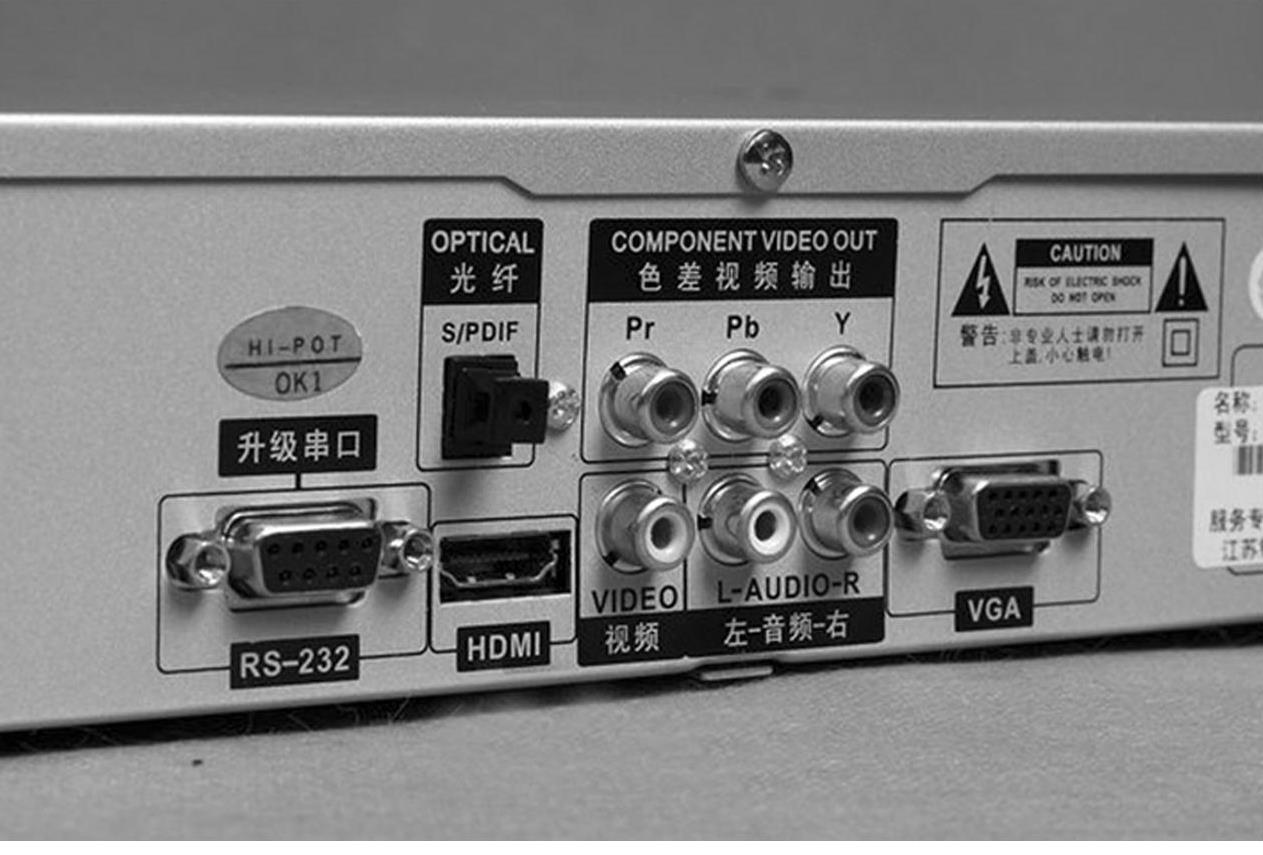

图2-17 银河HDT3200型高清地面数字电视机顶盒的输出接口

【知识链接】(www.daowen.com)

国标地面数字高清电视标准《数字电视地面广播传输系统帧结构、信道编码和调制》(GB20600—2006)包含两种载波形式,单载波和多载波,在首批开通的城市包括北京、上海深圳天津、广州、沈阳、青岛、秦皇岛,每个城市开通频道数量以及选用的载波形式并不相同,比如已经全面开播数字地面广播的香港标清频道与高清频道都采用多载波形式,而北京的6个标清频道使用多载波形式,高清频道则采用单载波频道,因此北京的用户要收看高清电视节目则必须选择支持单载波接收的DMB-TH接收机。


图2-18 银河HDT3200型高清地面数字电视机顶盒的天线接口
