同洲N8603型双向高清PVR有线数字电视机顶盒后面板与同洲CDVBC8800型高清有线数字电视机顶盒机后面板相比，多有几个用于双向交互用的接口，如图2-12所示。

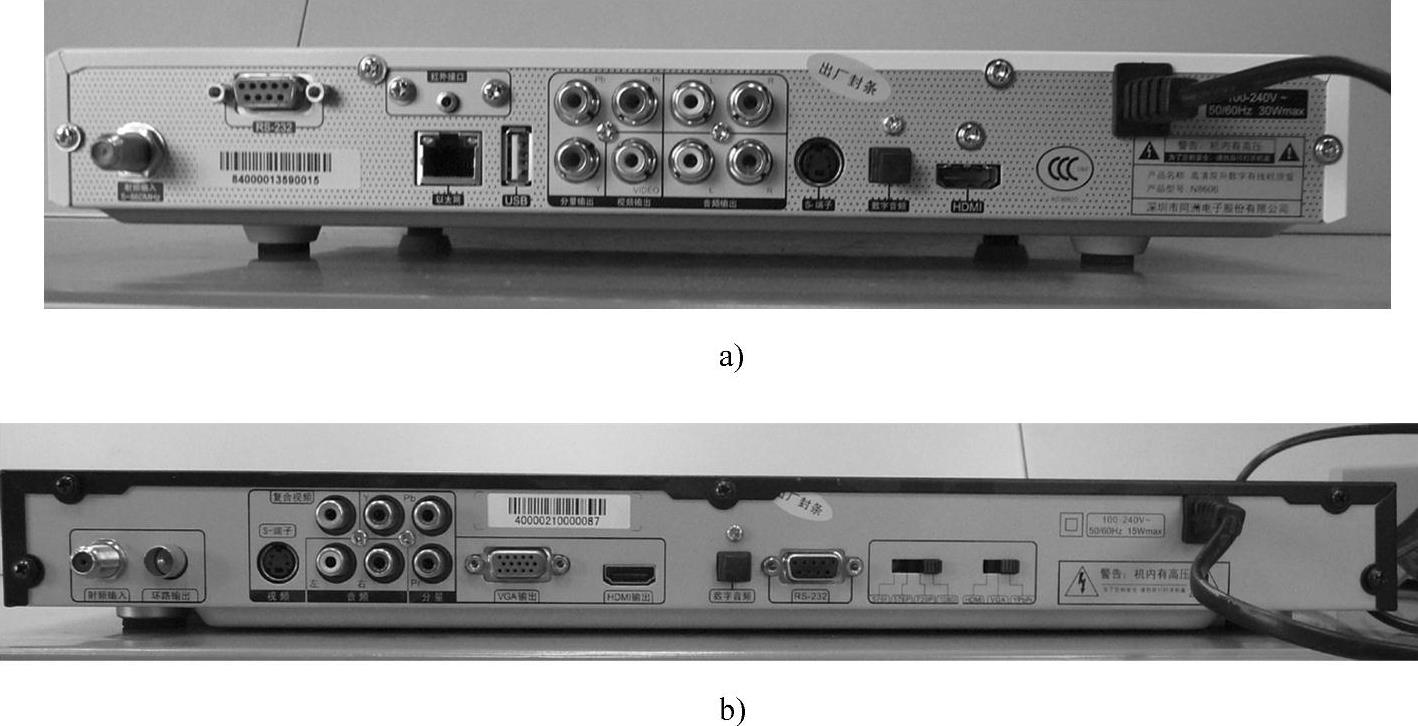

图2-12 高清有线数字电视机顶盒后面板

a）同洲N8603型 b）同洲CDVBC8800型

比较图2-12a与图2-12b发现，两台机顶盒左侧是射频输入，同洲CDVBC8800型高清有线数字电视机顶盒多有一个环路输出端口，可串接另一台有线数字电视机顶盒或收看网络传输的模拟电视节目，模拟视频输出端口除常见的复合视频、S端子外，还有色差（分量）输出端口和VGA输出，模拟音频有左、右声道两路输出和数字音频输出。另外还有一个数字音视频输出端口——HDMI输出。在VGA输出端口上面还有一个RS-232升级串口，为今后的软件升级提供方便。

同洲N8603型双向高清PVR有线数字电视机顶盒后面板与同洲CDVBC8800型高清有线数字电视机顶盒后面板的不同之处是没有环路输出端口，其射频输入频率范围为5～860MHz（单向高清有线数字电视机顶盒的射频输入频率范围为48～860MHz）。增加了以太网接口（10/100Mbit/s）、USB接口与红外接口，如图2-13所示。(www.daowen.com)

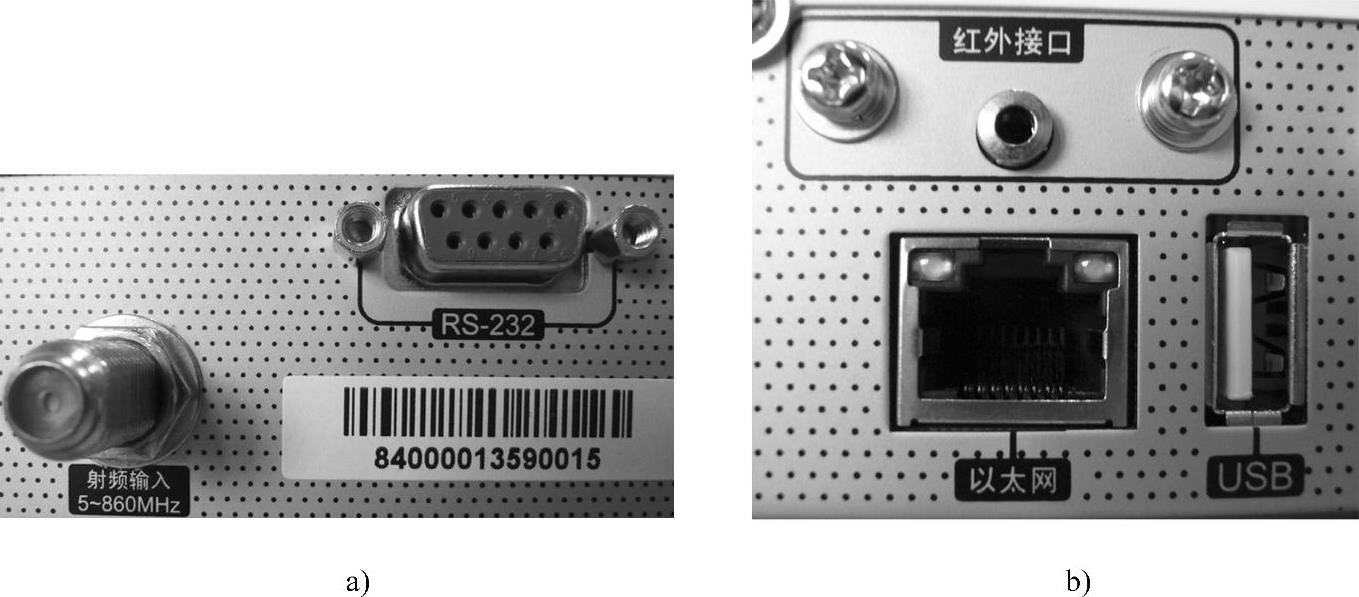

图2-13 同洲N8603型与同洲CDVBC8800型高清机顶盒后面板不同之处

a）没有环路输出端口 b）增加的接口

【小知识】

目前各地区有线电视网络公司或有线电视台免费发放的数字电视机顶盒绝大部分是标清数字电视机顶盒，不能接收高清数字电视节目，简单地说，数字电视就是高清晰度电视的说法是不确切的。
