数字电视机顶盒根据传输介质的不同，可分为有线、卫星和地面数字电视机顶盒三种；按数字电视机顶盒的技术性能可分为基本型、增强型及交互式数字机顶盒三种。按显示图像的清晰度不同，可分为标清数字电视机顶盒与高清数字电视机顶盒两种。高清数字电视机顶盒与标清数字电视机顶盒一样，均由硬件与软件两部分组成，可以将其分为4层：硬件、底层软件、中间件和应用软件。硬件提供机顶盒的硬件平台；底层软件提供操作系统内核以及各种硬件驱动程序；应用软件包括本机存储的应用和可下载的应用；中间件将应用软件与依赖于硬件的底层软件分隔开来，使应用不依赖于具体的硬件平台。

高清数字电视机顶盒硬件采用新一代高清晰度机顶盒解码芯片，如意法半导体（ST公司）推出的STi7710 MPEG-2高清解码芯片，ATi公司的XILLEON^TM225高清解码芯片，展讯公司推出的SV6111商用高清AVS/MPEG-2系统级解码芯片，博通公司推出了支持中国AVS标准的高清单芯片BCM7405，富士通微电子推出了全高清的MPEG-2/H.264转码芯片，具有独创的压缩与高图像质量技术，内置全高清H.264编译码功能，能将高清的MPEG-2图像转换成H.264格式，压缩50%以上的数据量，可以使HDD（硬盘驱动器）录像机的时间延长2～5倍，为家庭和其他环境下的窄带网络传送高清图像等。采用STi7710 MPEG-2高清解码芯片的有线高清数字电视机顶盒的组成框图如图2-1所示。该机顶盒包括电缆调谐器（Tuner）、QAM解调器、FlashROM、SDRAM、E²PROM、视频编码器及输出电路、音频D/A转换器及音频放大电路、操作显示单元、智能卡及读卡电路、电源单元等部分。

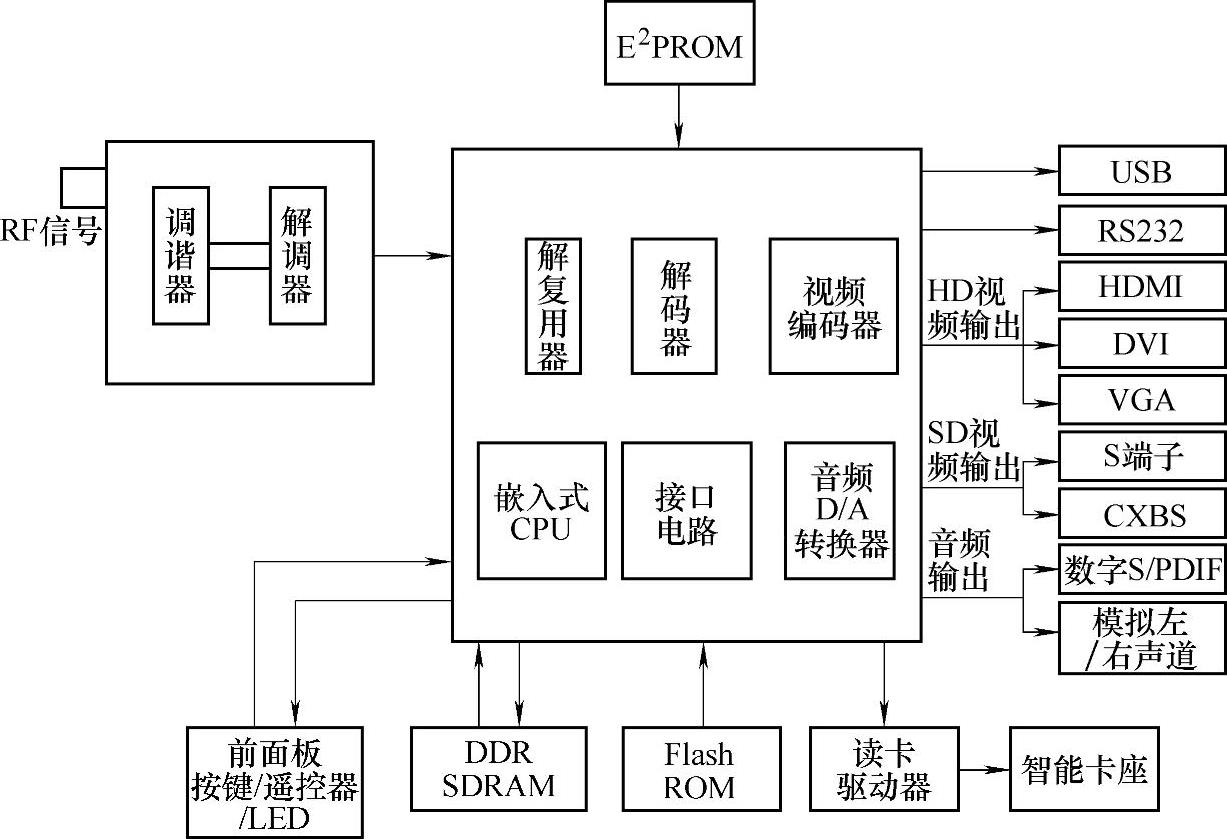

图2-1 有线高清数字电视机顶盒组成框图(www.daowen.com)

同洲CDVBC8800型高清有线数字电视机顶盒机的采用ATi公司的XILLEON^TM225高清解码芯片，其内部电路如图2-2所示。

【知识链接】

数字高清电视可以为现代家庭带来高质量的视音频享受。首先，高清节目信号的画面比例为16∶9，更符合人的视角特性，视野更加开阔。其次，高清节目的分辨力是普通电视节目的4倍，可以在电视屏幕上清晰地看到画面每一个细节，让电视节目中的风吹草动一览无余。此外，高清节目的声音信号是杜比5.1环绕立体声，是模拟电视信号和标清电视信号所没有的，使得用户坐在家里就能体会到家庭影院效果。
