正交频分复用（OFDM）即调制，是通过延长传输符号周期来有效克服多径干扰的一种数字调制技术，是欧洲数字电视系统所采用的数字调制方案。OFDM由大量的在频率上等间隔的子载波构成（设有N个子载波），将各载波加以调制，也就是说，将串行传输的符号序列分成长度为N的段，将每段内的N个符号分别调制到N个子载波上，然后一起发送。所以，OFDM是一种并行调制技术，将符号周期延长了N倍，从而提高了对多径干扰的抵抗能力。

调制技术可分为单载波调制技术与多载波调制技术，前者是用高符号率数字信号调制一个单载波，后者则是用低符号率数字信号调制多个载波。VSB属于单载波调制技术，而OFDM属于多载波调制技术。OFDM是将传送的数据分散到许多载波上，载波数目通常超过1000。这样每个载波承载的符号率就减小了。当然符号长度就相应地扩展了。这些载波上的调制符号要安排为同时发生。载波之间有个共同的、精确选择的频率间隔，其值为符号有效周期的倒数。接收机是在这个间隔内检测信号，完成解调过程的。载波间隔的这种选择保证了载波的正交性：一个载波的解调器“看不到”另外的调制，所以虽然它们的频谱有重叠，但即使没有严格的滤波，载波间也不会交扰，如图1-44所示。

OFDM调制器框图如图1-45所示。图中输入数据流经串/并变换和D/A转换后，生成与系统载波数目相同的并行符号，即基带I、Q信号。I_j和Q_j数值为±1、±3或±5，调制正交载波并经相加后复用成最终的OFDM信号输出。

OFDM调制技术具有很强的抗多径干扰能力，因而在数字电视系统中应用广泛。欧洲的DVB-T与日本的ISDB-T调制系统中都是采用多载波OFDM调制技术，但两者又有区别，ISDB-T是采用分段传输的OFDM技术，它将信道分割成多个OFDM段，在每段内使用相同的载波结构。DVB-T调制系统原理图如图1-46所示。

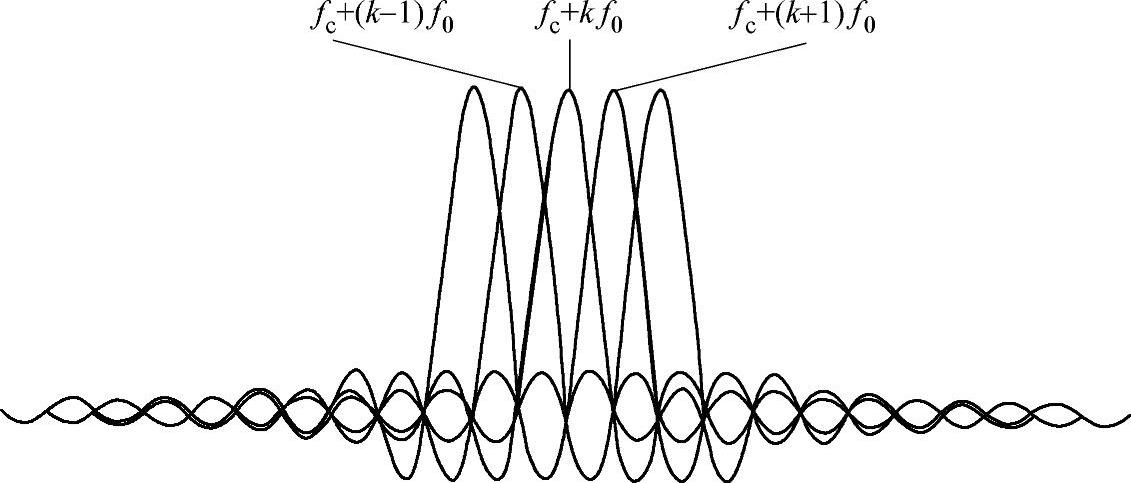

图1-44 OFDM载波的正交性

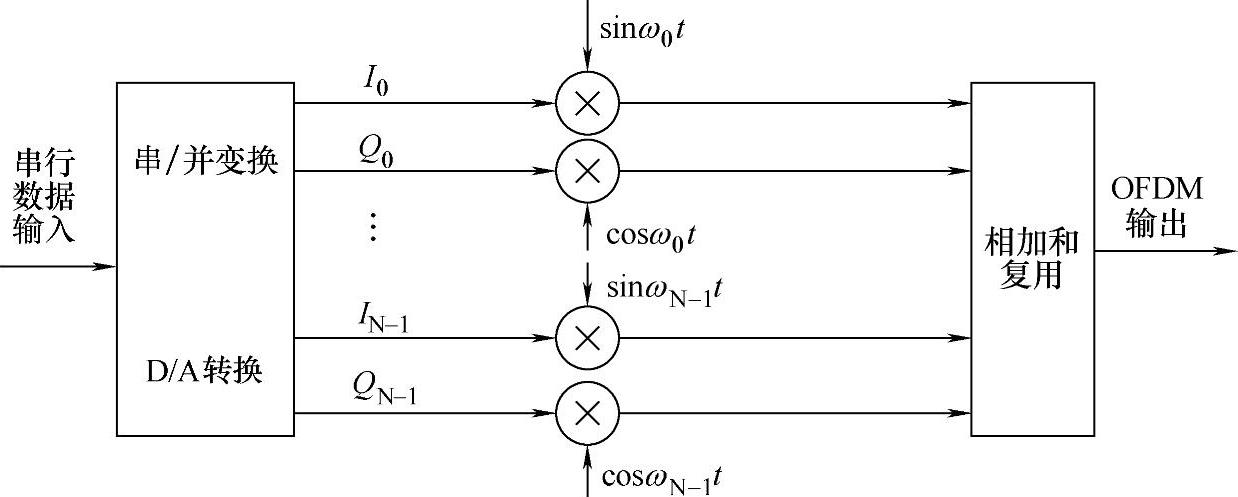

图1-45 OFDM调制器原理框图

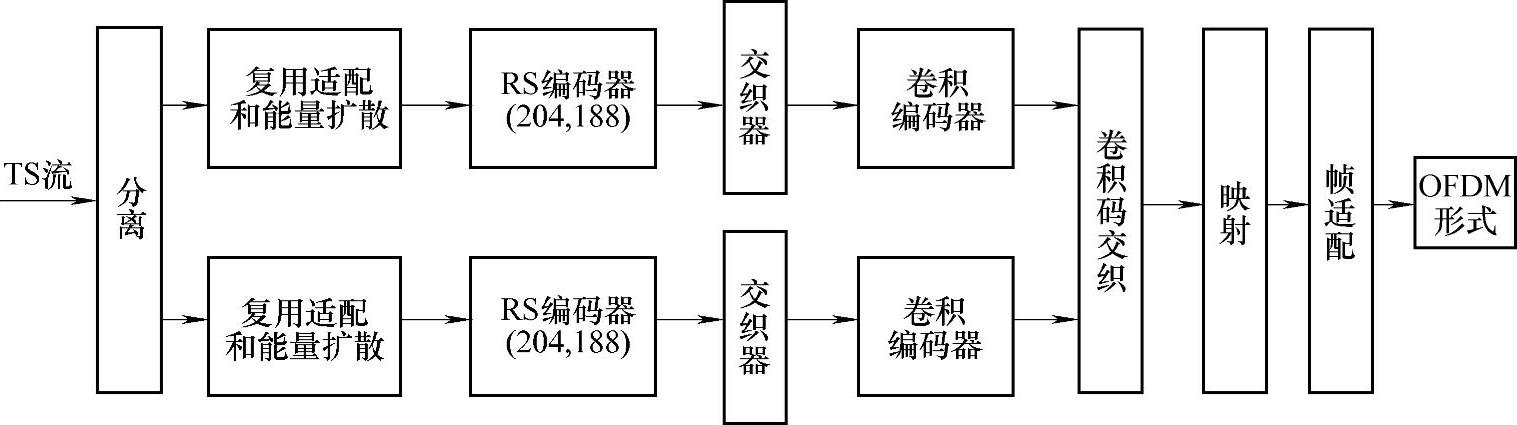

图1-46 DVB-T调制器系统原理框图(www.daowen.com)

【知识要诀】

正交频分复用制，多个载波带信息，

载波具有正交性，多径干扰能消失。

【思考题】

1.二进制数字调制有哪几种类型？

2.QAM是通过载波的什么参数来携带数字信息的？

3.QPSK调制是通过载波的什么参数来携带数字信息的？

4.正交频分复用调制有什么特点？应用在哪种信道传输？
