高清数字电视机1.6.4残留边带调制的使用与维修

残留边带调制(VSB)是双边带幅度调制(DSB)与单边带幅度调制(SSB)的折中方案,它不是将一个边带全部抑制,而是使它逐渐截止,截止特性使传输边带在载频附近被抑制的部分被不传输边带的残留部分精确地补偿,因而可使接收机在解调后将两个频谱搬到一起即可无失真地恢复信号。在数字基带信号对载波的残留边带调制中,数字基带信号先变换成多电平信号再进行调制,4VSB即为4电平(-3,-1,+1,+3)调制,每个符号表示2bit信息,而8VSB及16VSB各为8电平及16电平调制,每个符号代表3bit及4bit信息。

8VSB实现原理框图如图1-41所示。由图1-38可见,串行数据以每组3bit输入到串/并转换器中,随后送入D/A(数字/模拟)转换器中,由数字信号转变为模拟信号,然后送入调制器进行幅度调制,调制后的信号最后经残留边带滤波后,则完成了残留边带的调制过程。16VSB实现原理与8VSB基本相同,只是串行数据流以4bit一组送入D/A转换器中,如图1-42所示。

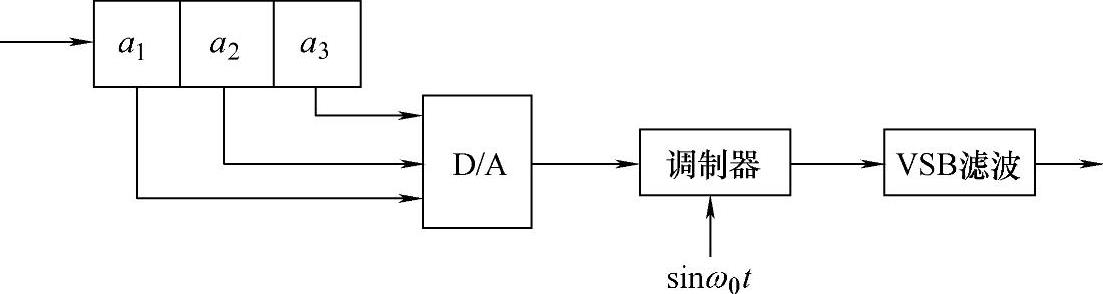

图1-41 8VSB实现原理框图

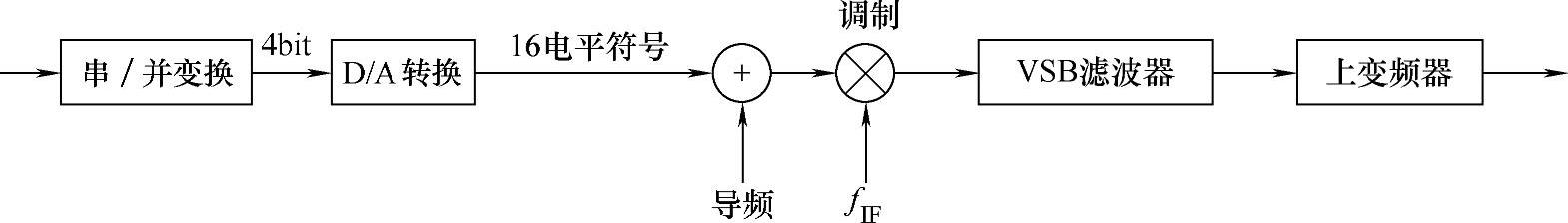

图1-42 16VSB实现原理框图

VSB调制只利用了I/Q信号中的一个,但是它利用了残留边带的方法,所以和QAM相比,它们的频谱利用率是相同的。从误码率的角度看它们也是一样的,如图1-43所示。(www.daowen.com)

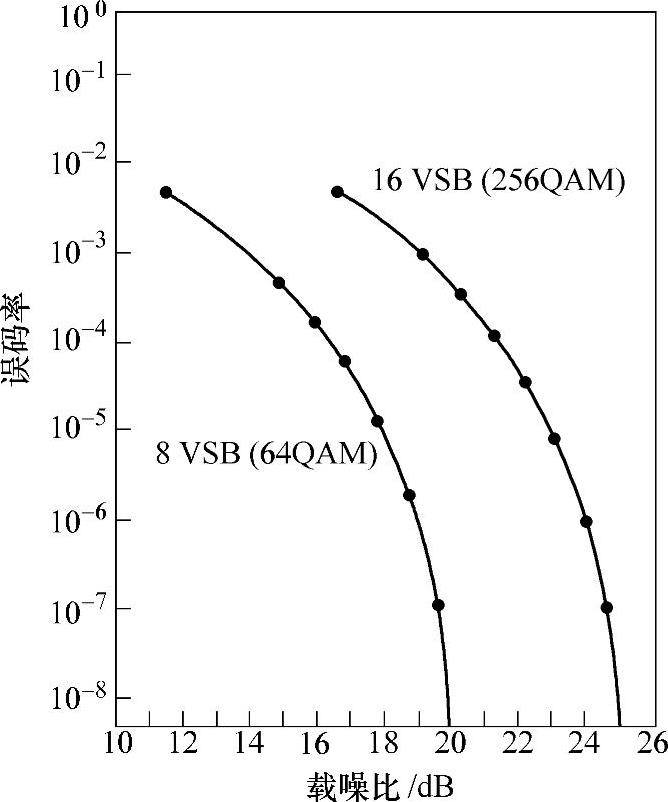

图1-43 QAM、VSB的误码率特性曲线

【知识要诀】

残留边带调幅制,载波幅度变信息,

介于单、双边带中,性能可与Q(QAM)相比。
