四相相移键控（QPSK）是一种相位调制技术，它规定了4种载波相位，QPSK中每次调制可传输2个信息比特，这些信息比特通过载波的4种相位来传递，解调器再根据星座图及接收到的载波信号相位来判断发送端发送的信息比特。QPSK信号是一种四状态信号，对应于四种相位分别表示二进制（00，01，10，11）四种状态，QPSK信号相位有两种形式，即π/2相移系统与π/4相移系统，其信号矢量图如图1-39所示。

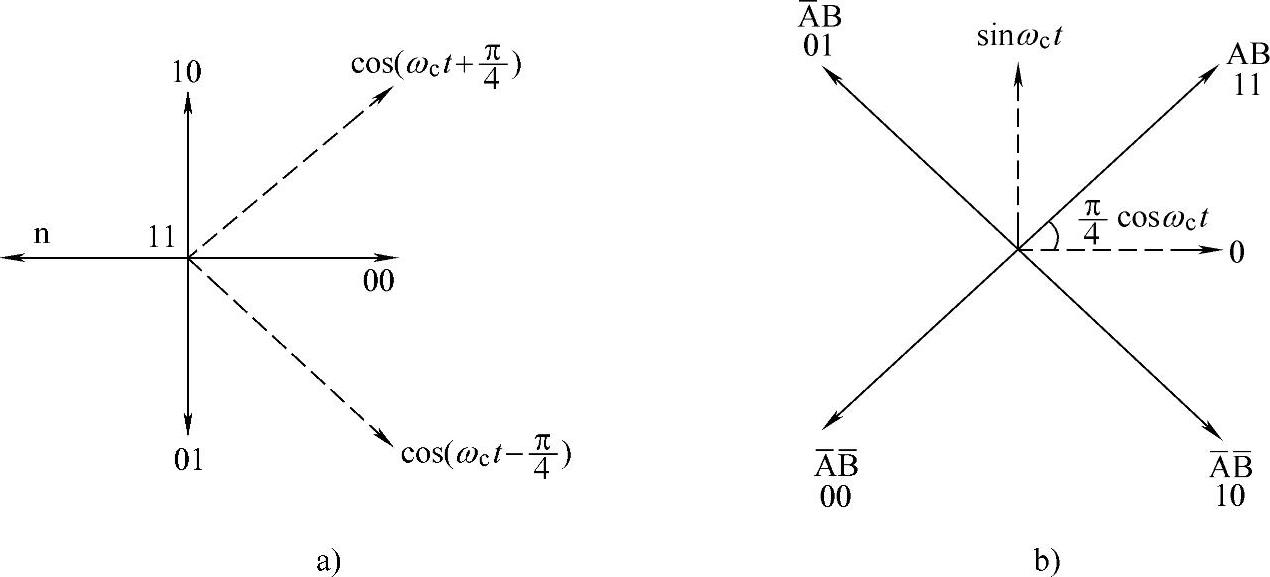

图1-39 QPSK信号矢量图

a）π/2相移系统 b）π/4相移系统

QPSK是一种恒定包络的二维角度调制技术，它有同相、正交两个载波，同相载波即载波本身，正交载波是指相位旋转90°的载波，作为一种恒定包络调制，QPSK信号平均功率恒定，不受幅度衰减的影响，即幅度失真不会使QPSK产生误码。QPSK调制在实现时采用正交调幅方式，其产生原理框图如图1-40所示。由图1-40可知，串行输入的二进制码ABCD…每两位分成一组经串/并变换后分两路输出，一路为A，另一路为B，此时码元宽度加倍，再分别进行极性变换，将单极性码变为双极性码，然后与载波相乘，形成正交双边带信号，加法器输出即为QPSK信号。在DVB数字电视卫星广播（DVB-S）系统中就是采用QPSK调制技术。

(www.daowen.com)

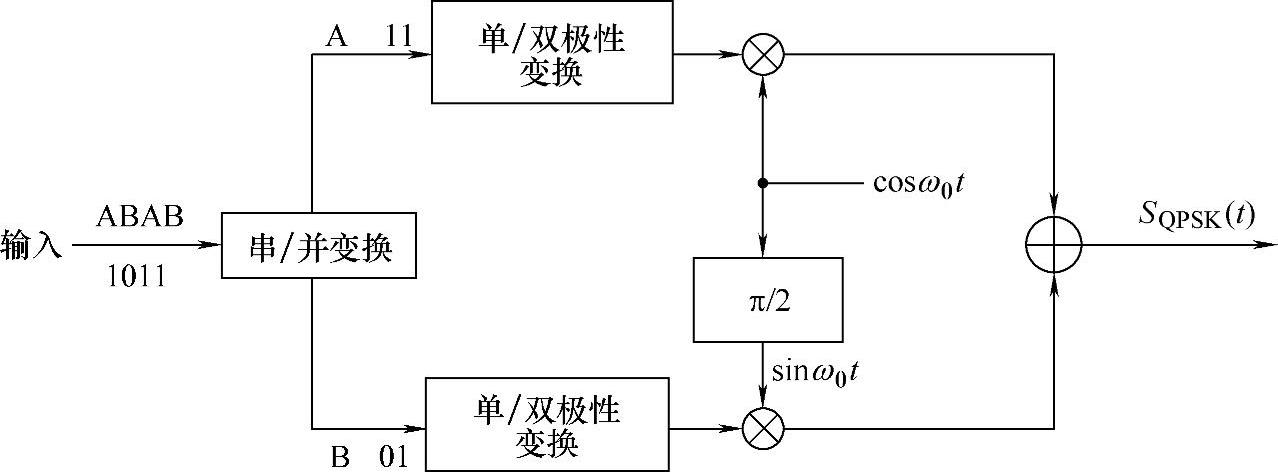

图1-40 QPSK调制原理框图

【知识要诀】

数字调制多进制，四移键控常用的，

载波相位有四种，每种相位带信息。
