正交调幅（QAM）是利用正交载波对两路信号，I信号和Q信号分别进行双边带抑制载波调幅形成的。正交调幅是幅度调制和相位调制的结合，既调幅又调相，它同时利用载波的幅度和相位来传递数字信号。QAM是将调制符号调制到一对正交载波上，是二维调制技术。数字比特序列被分成两个序列，以16QAM为例，每4个调制比特分为两组，每组2比特，分别去调制同相正交载波，然后将两路已调信号相加发送。换句话说，16QAM可以看成是互相正交的调幅波之和，又可以视为两个4相相移键控的线性组合。组合时，要对这两个调制器的4个已调信号进行2∶1加权，其中一个调制器是另一个调制器输出幅度的2倍。图1-37所示为16QAM已调波星座图。由图1-37可以看出16QAM中16个星座点（已调波矢量端点）不在一个圆上，点间距离较远。解调时，区分相邻已调波矢量容易，故误码率低；当把坐标圆点与各矢量端点连线，可看出各已调波矢量的相位和幅度均有变化。所以说QAM方式的载波既调幅又调相。

实际商用化的QAM调制器并不只是QAM调制单元，还包括信道编码单元，其结构框图如图1-38所示。

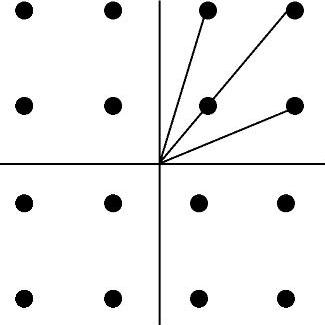

图1-37 16QAM已调波星座图

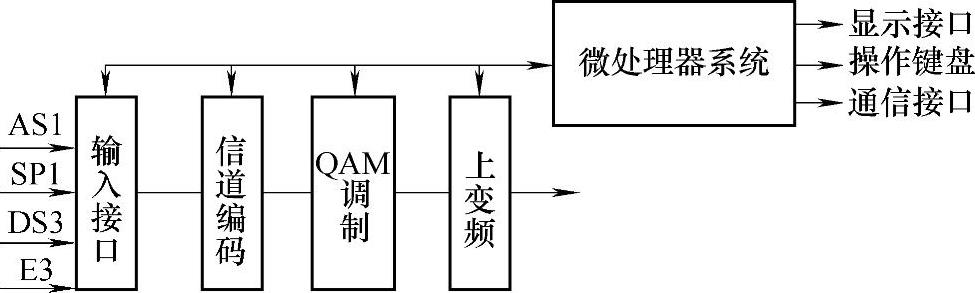

图1-38 QAM调制器结构框图(www.daowen.com)

【知识要诀】

正交幅度数调制，调幅调相要熟悉，

调信先分成两路，再经电平变换器，

两路调幅正交波，然后相加成一体。
