二进制数字调制基本方式有三种,分别称为幅移键控(ASK)、频移键控(FSK)和相移键控(PSK)。

1.幅移键控

幅移键控(ASK)是数字信号振幅调制中的一种典型调制方法,二进制的ASK方式又叫通断键控。图1-34a所示为单极性基带信号(矩形脉冲)对载波进行通断键控的调制器简化框图。图中的载频信号fc是由余弦波振荡器产生,乘法器用ASK调制器,实际上相当于一个门电路,1码开门,0码不开门。调制波形如图1-34b所示。

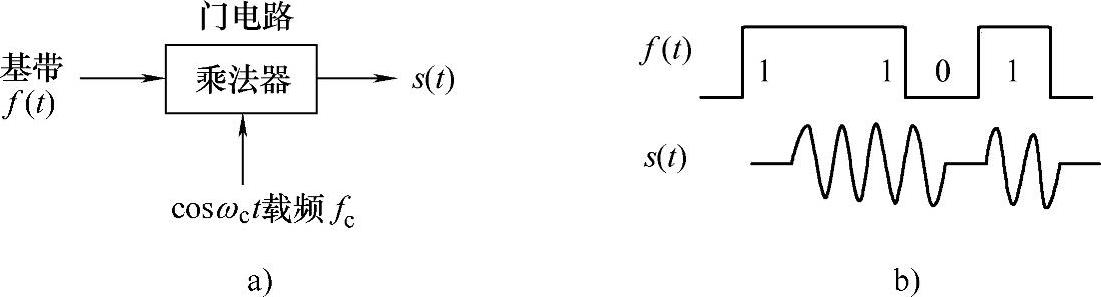

图1-34 幅移键控示意图

a)原理框图 b)调制波形图

2.频移键控

频移键控(FSK)的原理框图如图1-35a所示,调制波形如图1-35b所示。基带信号1、0码分别控制两个载频信号fc1fc2与两个乘法器,其中一个乘法器的控制信号是经过倒相器输出的二进制基带信号。乘法器是一个门电路,FSK信号可认为是两个交替的ASK波形合成的。

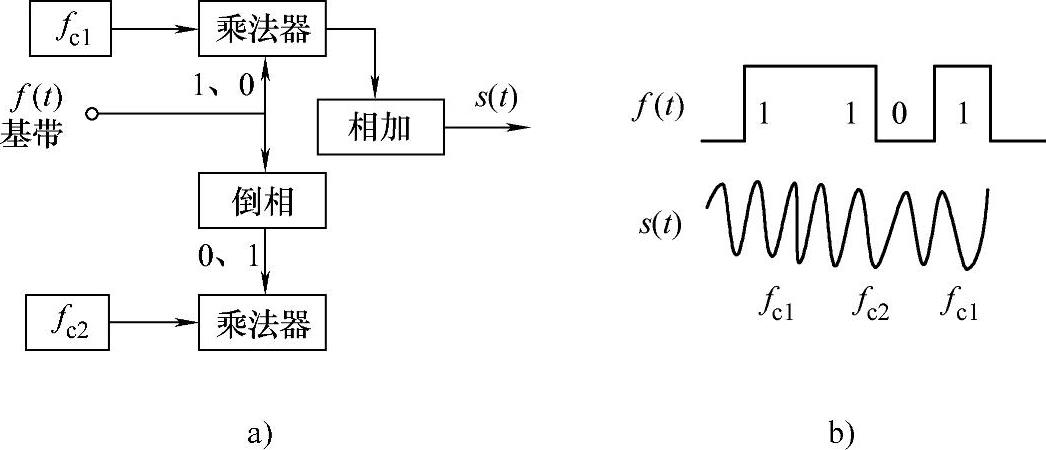

图1-35 频移键控示意图

a)原理框图 b)调制波形图

3.相移键控(www.daowen.com)

二进制数字信号基码对载波进行调相,分为绝对移相PSK(IPSK)和相对移相DPSK(IDSK)两种形式。

绝对移相是利用载波信号的不同相位去传输数字信号的1码和0码。图1-36a所示为一组数字基带信号。图1-36b所示为绝对调相信号波形。调相只改变载波信号的相位,而不改变其振幅和频率。在IPSK中,载波起始相位与基带码的关系是:载波0相位与对应基带信号的1码;载波π相对应基带信号的0码。

相对移相是利用载波信号相位的相对关系去传输数字信号的1码和0码。这时载波信号的相位与数字信号的1码和0码之间没有固定的对应关系,其相位变化的结果是当数字信号为1码时,载波相位移相π。当数字信号为0码时,载波相位不变。

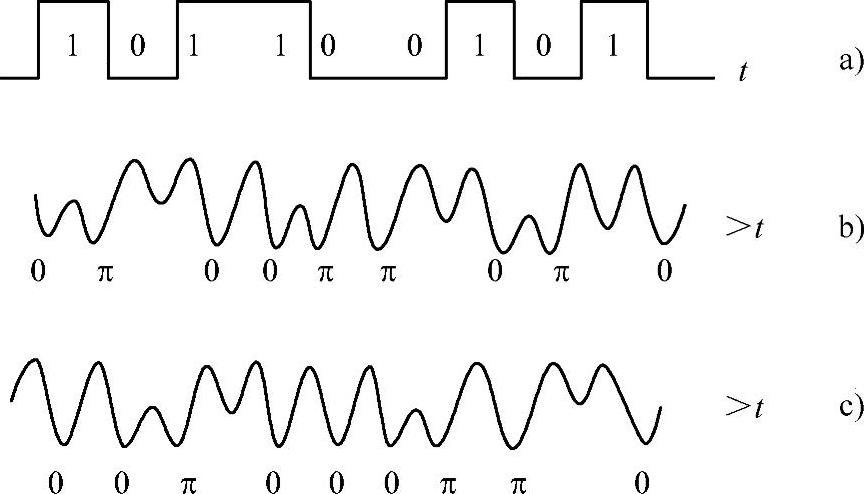

图1-36 绝对移相PSK和相对移相DPSK的波形图

a)基带 b)绝对移相 c)相对移相

逢1码载波相位改变π,逢0码载波相位不变的IDSK的调相波形如图1-36c所示。

【知识要诀】

数信传输要调制,二进调制三方式,

振幅调制称幅移,类比频移与相移。
