有线电视广播具有传输质量高、节目频道多等特点，因而便于开展按节目收费（PPV）、视频点播（VOD）以及其他双向业务。数字电视有线广播是利用有线电视（CATV）系统来传送多路数字电视节目，其调制方式大多都采用QAM（正交幅度调制）方式，数字电视有线广播具有质量优异、资源丰富等特点，但其成本在数字电视三种传播方式中最高，目前借助有线电视技术来实现数字交互式电视业务是最佳方案。

目前普遍采用同轴电缆与光纤混合网形式进行有线传输，即主干部分采用光纤，到用户小区再用电缆接到用户终端。典型的HFC有线电视广播系统的组成框图如图1-33所示。

在双向网络中，有线电视前端还需要处理回传的交互信号，这与单向的广播方式不同。在调制方面，由于模拟有线电视是从直接转播地面广播开始发展起来的，因而它的调制采用与地面广播相同的方式；对数字电视而言，有线电视网络条件较好，可以采用星座图这类比较复杂的调制方式，如高阶的QAM等。电视信号经调制后，要经过合成器合成为一个完整的包含所有频道的信号，然后经光调制上主干网络传输。主干网络将信号传输到分前端，再由分前端通过二级光网络发布到光节点；每个光节点再将信号转换为电信号，经干线、支线分配后到各终端。有线电视接收机基本功能与地面、卫星接收机基本相同，但是高频和解调部分与相应的调制方式相关。在双向网络中，干线放大器、支线放大器、分配器、接收调制解调器等都支持回传，在光节点和分前端，一般都有专门的设备收集回传信号，并进行处理；有些信号会进一步提交给前端或相应的交互服务器。

由于有线电视网络隔离性好，所以整个带宽都可以用于传输信号。在原模拟电视传输中，定义了不少的增补频段。在最新的规定中，双向有线电视系统的工作频带范围是5～1000MHz。其中，5～65MHz用于反向上行传输，65～87MHz为正、反向隔离带，87～108MHz为正向模拟声音频段，108～111MHz空闲，111～550MHz为正向模拟电视频段，550～860MHz为正向数字信号频段，860～900MHz为预留扩展正、反向隔离带，900～1000MHz为预留扩展反向上行频段。

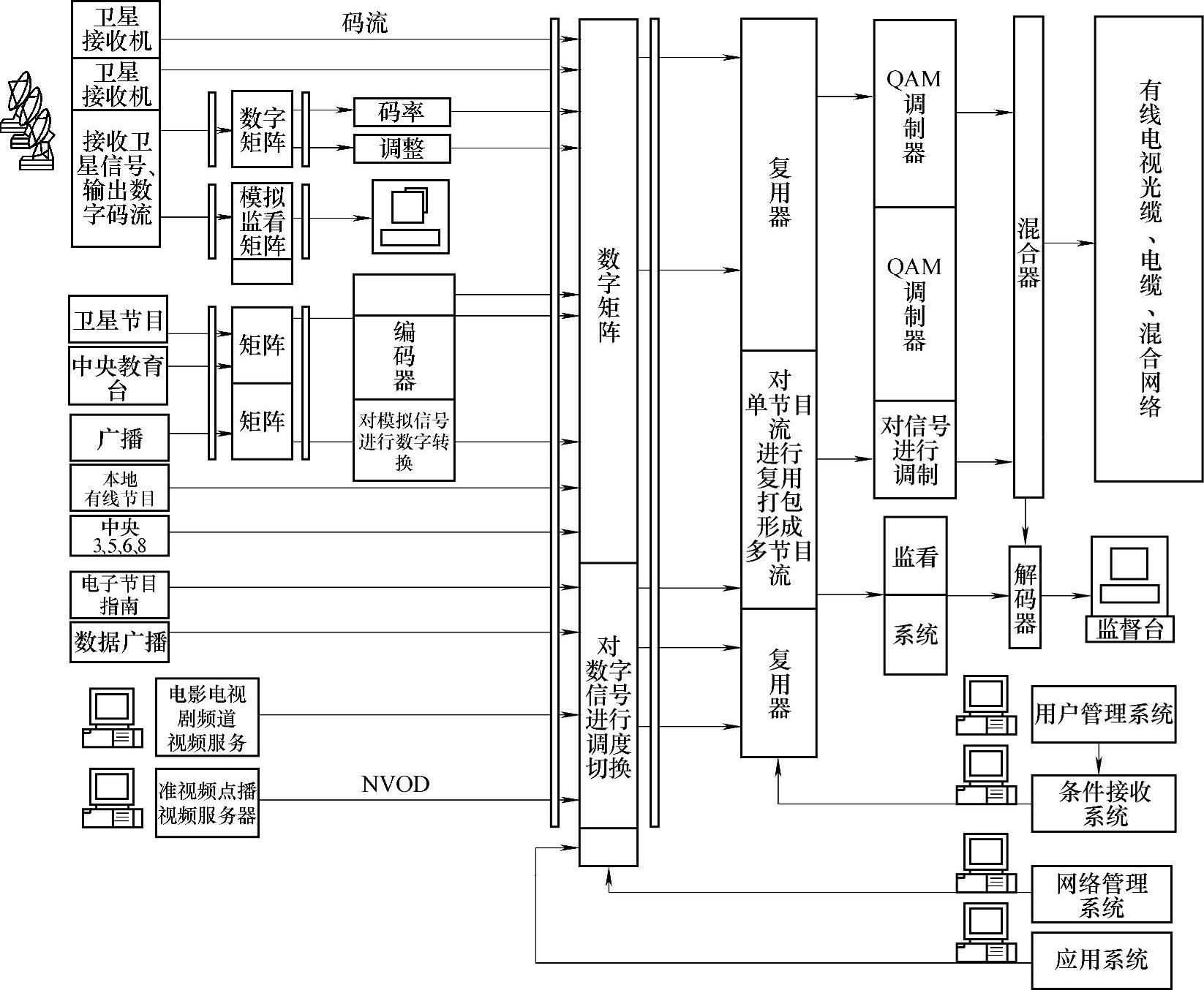

图1-33 数字电视有线广播系统组成框图

【知识要诀】(www.daowen.com)

数字电视有线播，传输质高频道多，

调制方式QAM，交互电视能点播。

【思考题】

1.数字电视有几种传输方式？

2.卫星数字电视的调制方式是什么？

3.有线数字电视的调制方式是什么？
