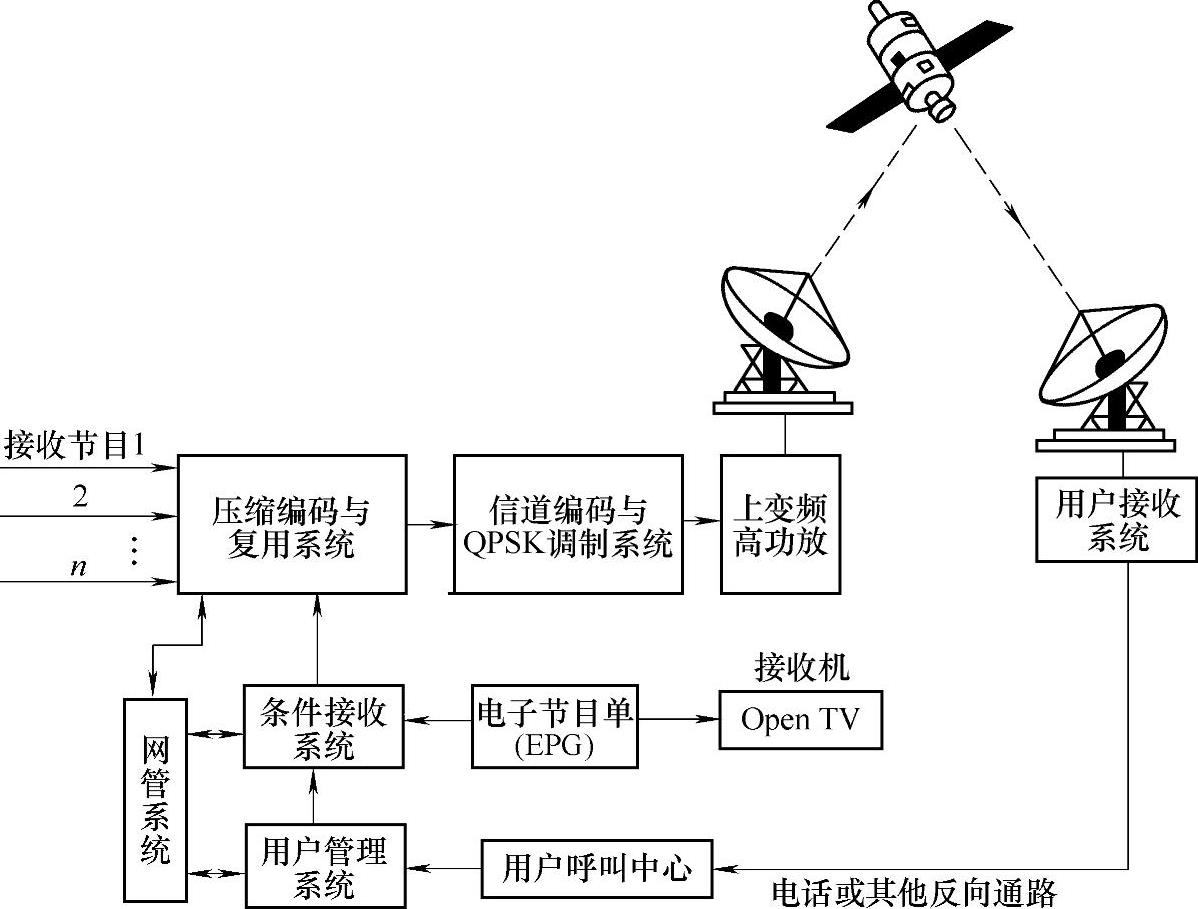

图1-32 数字电视卫星广播系统组成框图

数字电视卫星广播是在地球赤道上空35800km处的同步卫星上，装载转发器和天线系统，向地面转发广播电视信号，直接进行大面积广播电视覆盖的一项新技术。它能使覆盖区内的广大用户直接收看千里之外乃至地球另一面的广播电视节目。因此，数字电视卫星广播是解决广播电视大面积覆盖最先进、最有效的技术手段。

数字电视卫星广播系统主要由地面上行发射站、卫星转发器和地面接收三大部分组成，如图1-32所示。上行发射站将节目制作中心送来的电视信号（图像与伴音）进行一定的处理和调制后，上变频为上行微波频率发送给卫星，并负责对卫星系统的工作状态进行监测和控制；卫星转发器则将上行发射站送来的上行微波信号进行变频和放大，变成下行微波信号并转发给地面接收站；地面接收站则将接收到的下行微波信号经下变频、解调和处理后，重新恢复出原电视信号（图像与伴音），并将它送给电视机，或进行开路转发，或进行闭路传送。

在数字电视卫星广播中，通过采用数字化技术，并利用数据压缩编码技术，一颗大容量卫星可转播100～500套节目，因而它是未来多频道电视广播的主要方式，其调制方式在早期世界范围内都采用QPSK（正交移相键控）方式。(www.daowen.com)

数字电视卫星广播系统的调制方式与地面广播有很大的不同，为了尽可能地提高效率，卫星转发器基本上工作在满功率状态，因此它一般都采用调相的方法，保持信号的幅度不变。卫星上行站的功率放大是保证卫星能收到地面的上行信号，发送和接收天线大多采用抛物面定向天线。卫星转发器收到上行的信号后进行变频、重新放大，并通过下行天线发送信号，进行覆盖。卫星接收机的解调方式与相应的调制方式相对应，其他部分功能与地面广播系统类似。

【知识要诀】

数字电视卫星播，覆盖面广节目多，

QPSK调制，早期卫视统一过。
