数字电视地面广播是利用架设在电视铁塔上的发射天线，将传输码流调制在VHF或UHF广播信道上，用无线电波传输数字电视节目。在地面电视广播无线覆盖技术中，目前有三种组网方式：多频网（MFN）、双频网（DFN）与单频网（SFN）。数字电视地面广播系统组成框图如图1-30所示。2008年1月1日中央电视台在北京地区试播地面数字电视节目，在试播中采用“双模式”，即高清频道采用国家标准单载波方案覆盖，主要用于固定接收；而标清频道采用多载波方案覆盖，主要用于移动接收。

数字电视地面广播的特点是环境复杂、干扰严重、频道资源紧张，同时受众多因素的影响，如多径问题、接收方式问题、接收区域问题等。多径接收，是指因地形地貌，如山、房屋等反射，使到达接收点的信号不止一个。在模拟电视中的反映是重影；在数字接收中，某些特定相位的多径信号将使接收完全失败。在这种情况下，接收好坏不单单依赖于与发射台距离的远近，在很大程度上还依赖于接收信号之间的相位。接收方式是指固定接收、车载移动接收及便携接收。如车载用户、手机用户、笔记本电脑等属移动接收方式，而山区、草原牧区等分散用户属固定接收方式。

固定接收接有固定天线，电视机不能随便搬移，一般来说接收条件经调整后不再变化。便携接收是指在居室内使用机上天线，可以在居室内的不同地点接收，因接收条件的变化而使信道特性有差异：另一种便携接收是将接收机装入衣袋，在户外低速移动接收。

移动接收，指车载高速移动接收，接收条件因地貌的不断变化而变化，同时因车速的变化，接收效果还会受到因多普勒效应导致的频率变化的影响。接收地点是指由于接收地点离主发射台的距离变化和与其他发射台的发射信号间相对关系的变化而引起的接收条件的变化，车载用户多径干扰示意图如图1-31所示。

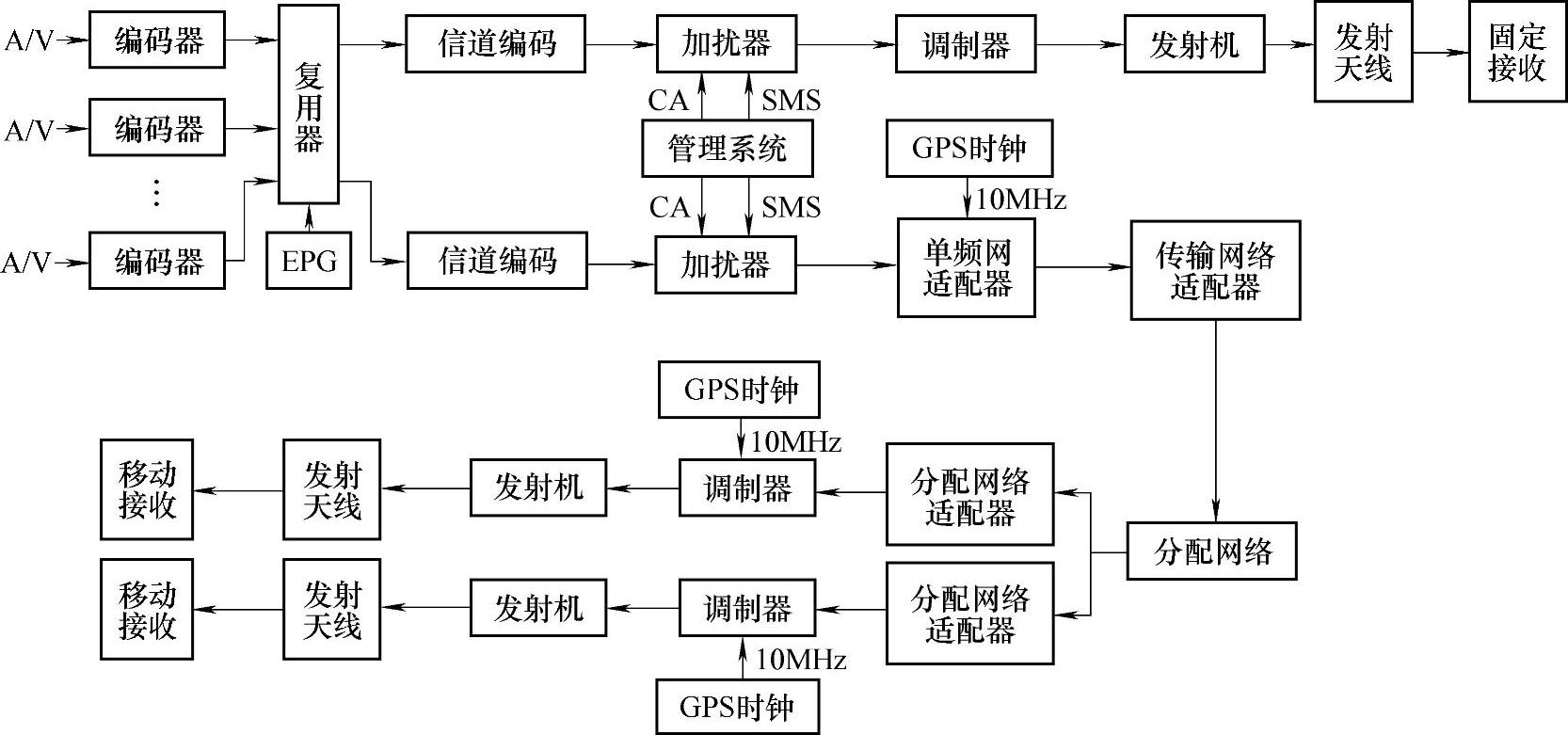

图1-30 数字电视地面广播系统组成框图

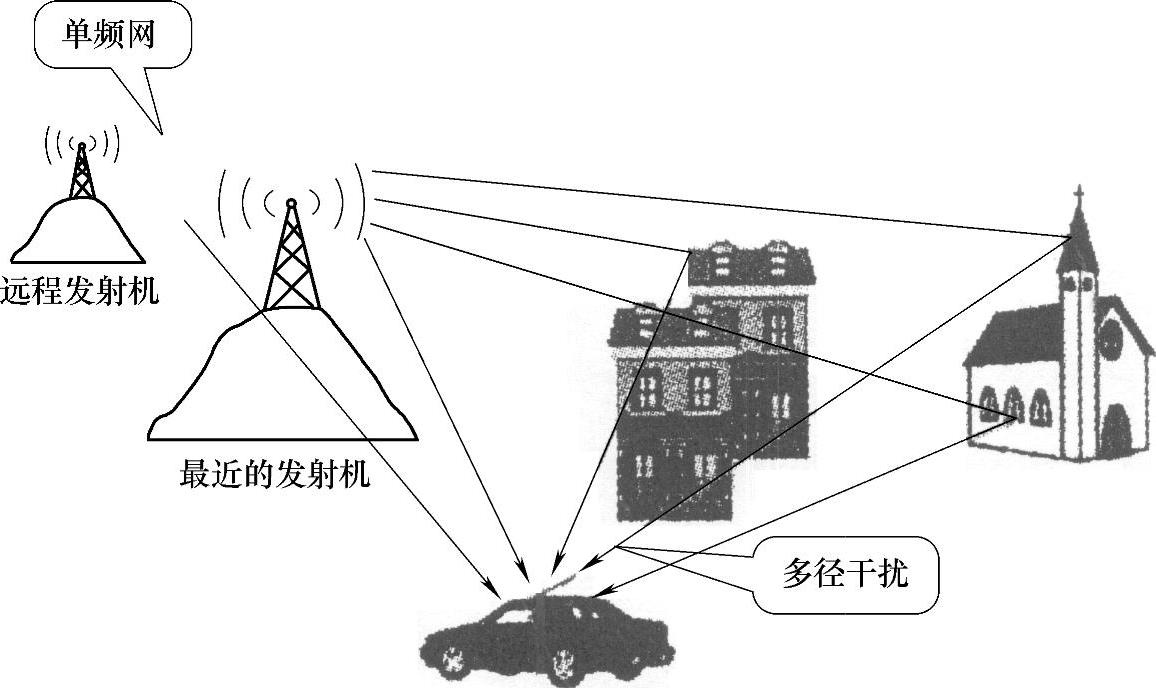

图1-31 车载用户多径干扰示意图(www.daowen.com)

为适应数字电视地面广播传输环境恶劣、条件复杂等特点，其调制方式的选择既不同于模拟电视，也不同于数字电视有线传输与卫星传输两种方式，目前国际上数字电视地面广播主要采用两种调制制式：即美国提出的VSB（残留边带）调制方式以及欧洲提出的COFDM（编码正交频分复用）调制方式。

【知识要诀】

数字电视地面播，环境恶劣干扰多，

调制方式有两种，美国、欧洲都不错。

【知识链接】

2007年8月1日实施的我国地面数字电视传输标准为GB20600—2006《数字电视地面广播传输系统帧结构、信道编码和调制》。该标准支持在UHF和VHF频段内的8MHz数字电视频道内，传输4.813～32.486Mbit/s的净荷数据率。它支持固定（含室内、外）和移动接收。固定接收模式下，可提供SDTV和HDTV、数字声音广播、多媒体广播和数据业务。移动接收模式下，可提供SDTV、数字声音广播、多媒体广播和数据业务。它支持多频网和单频网。按业务特性和组网方式，可选不同传输模式和参数。它支持多业务混合模式。
