传输码流中的节目专用信息-高清数字电视机使用与维修

数字电视节目中,通常一个频道对应一个传输码流(TS),一个频道的传输码流由多个节目及业务组成。在传输码流中如果没有引导信息,数字电视的终端设备将无法找到需要的码流,所以在MPEG-2中,专门定义了节目专用信息(PSI),其作用是自动设置和引导接收机进行解码。PSI信息在复用时通过复用器插入到TS流中,并用特定的PID(包标识符)进行标识。

节目专用信息(PSI)是MPEG-2特有的说明信息,用来自动设置和引导解码器进行解码。PSI由4种信息表组成:

(1)节目关联表(PAT)。针对复用的每一路业务,PAT提供了相应的节目映射表(PMT)的位置[传输码流(TS)包的包识别(PID)的值],同时还给出了网络信息表(NIT)的位置。

(2)条件接收表(CAT)。条件接收表提供了在复用流中条件接收系统的有关信息。这些信息属于专用数据,并依赖于条件接收系统。当有授权管理信息(EMM)流时,它还包括了EMM流的位置。

(3)节目映射表(PMT)。节目映射表(PMT)完整地描述了一路节目是由哪些PES组成的,它们的PID分别是什么等。单路节目的TS流是由具有相同时基(PCR)的多种媒体PES流复用构成的,典型的构成包括一路视频PES、多路音频PES(多声道、普通话、粤语、英语等)及一路或多路辅助数据。各路PES被分配了惟一PID,MPEG-2要求至少有节目号、PCR PID、原始流类型和原始流PID。带有节目映射表的TS包不加密。

(4)网络信息表(NIT)。网络信息表(NIT)内容为专用,MPEG-2标准没有规定,通常包含用户选择的服务和传输码流包识别、通道频率、调制特性等。(www.daowen.com)

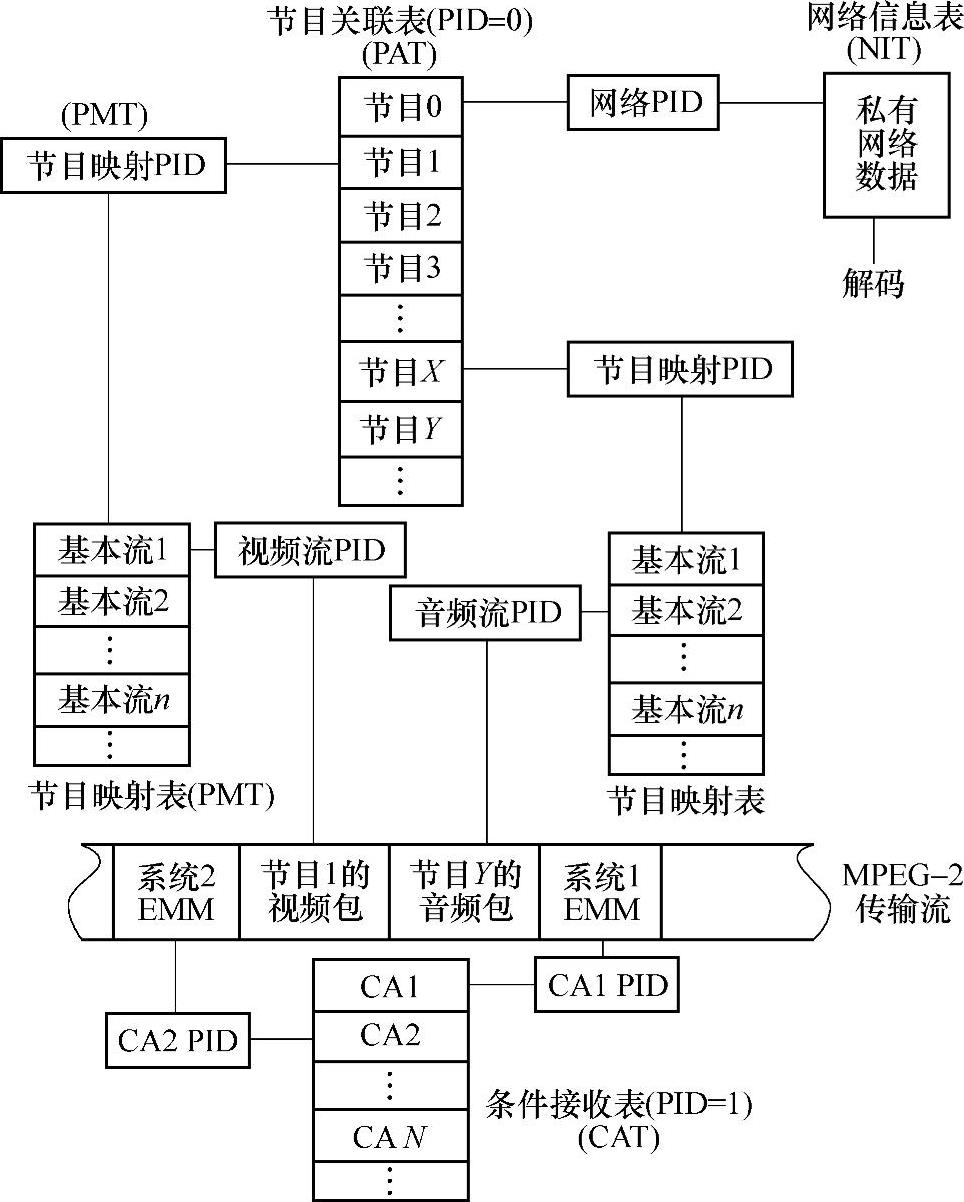

PSI各表之间的关系及由PSI选择数字电视服务项目的过程如图1-26所示。


图1-26 PSI各表之间的关系及由PSI选择数字电视服务项目的过程

【小知识】

MPEG-2标准规定PID为0和1的TS包,分别载有PAT和CAT,这两个PID值不允许其他TS包使用。数字电视接收设备首先识别出PID为0的TS包,从中获得有效的PAT后,即可由其中开列的各节目号对应的PID值,找到相应TS包,这些TS包载有与节目对应的PMT,再从PMT中查到该节目音视频等基本流所在TS包的PID,于是可在TS中找到相应节目的ES。NIT所在TS包的PID也在PAT中。CAT在PID为1的TS包,从中可得知各CA系统的授权管理信息(EMM)所在TS包的PID,找到相应的EMM后,若为合法用户,取得密钥后,可获得相应服务。
