根据信道的情况不同，信道编码方案也有所不同，在地面数字电视传输过程中，由于是无线信道且存在多径干扰和其它的干扰，所以信道很“脏”，为此它的信道编码是：RS+外交织+卷积码+内交织。采用了两次交织处理的级联编码，增强其纠错的能力。RS作为外编码，其编码效率是188/204（又称外码率），卷积码作为内编码，其编码效率有1/2、2/3、3/4、5/6、7/8五种（又称内码率）选择，信道的总编码效率是两种编码效率的级联叠加。设信道带宽8MHz，符号率为6.8966 MBaud/s，内码率选2/3，16QAM调制，其总传输率是27.586Mbit/s，有效传输率是27.586×（188/204）×（2/3）Mbit/s=16.948Mbit/s，如果加上保护间隔的插入所造成的开销，有效码率将更低，其信道编码和调制框图如图1-20所示。

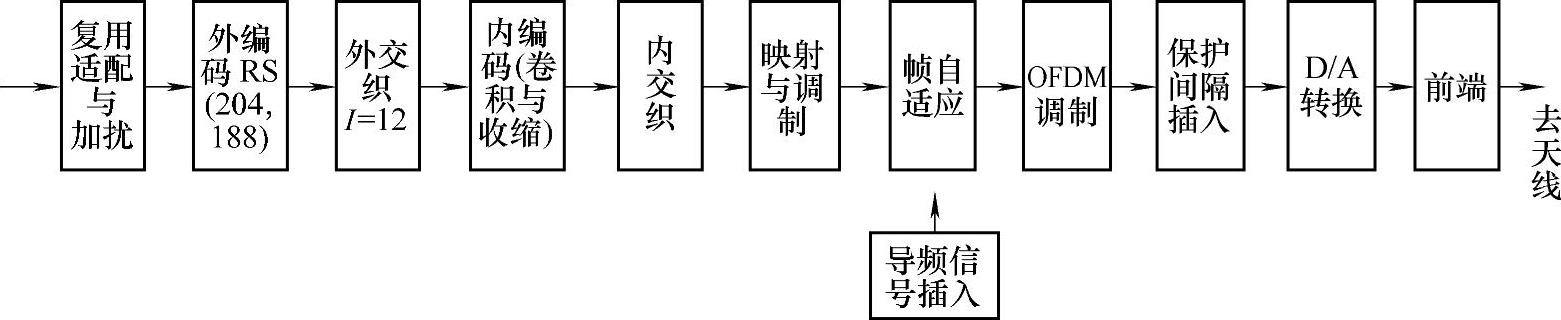

图1-20 地面数字电视信道编码和调制框图

在有线数字电视传输过程中，由于是有线信道，信道比较“干净”，所以它的信道编码是：RS+交织。一般有线电视的信道物理带宽是8MHz，在符号率为6.8966 MBaud/s，调制方式为64QAM的系统，其总传输率是41.379Mbit/s，由于其编码效率为188/204，所以其有效传输率是41.379×188/204=38.134Mbit/s。其信道编码和调制框图如图1-21所示。

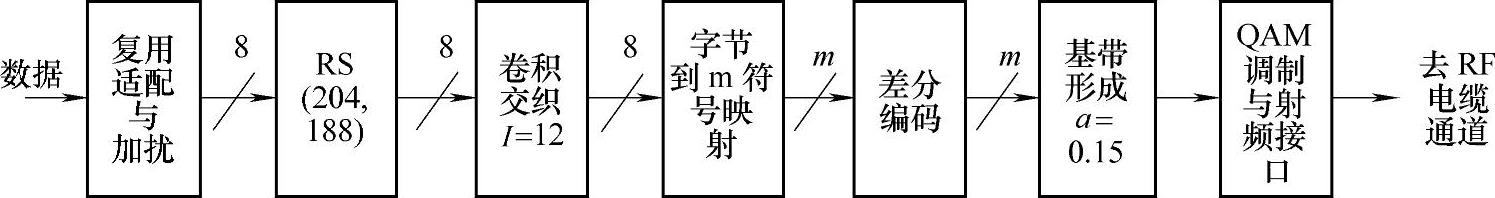

图1-21 有线数字电视信道编码和调制框图

在卫星数字电视传输过程中，由于它也是无线信道，所以它的信道编码是：RS+交织+卷积码，也是级联编码。其信道编码和调制框图如图1-22所示。

(www.daowen.com)

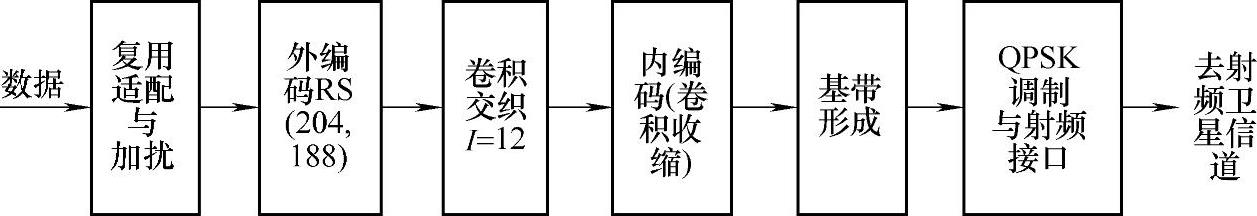

图1-22 卫星数字电视信道编码和调制框图

【知识链接】

信道编码又称纠错编码，是指将数字电视信号进行编码处理，以使编码后的传送码流与信道传输特性相匹配，其根本目的是为了提高信息传输的可靠性，即提高数字电视系统的抗干扰能力。信道编码是数字通信区别于模拟通信的显著标志，其主要实现方法是通过增大码率或频带，即增大所需的信道容量。这一点恰好与信源编码为适应存储及信道传输要求而进行压缩码率或频带的方式相反。

【思考题】

1.信道编码与信源编码有哪些异同点？

2.什么是传输误码？什么是误码率？

3.数字电视图像主要有哪几种故障现象？
