高清数字电视机差错控制方式

为适应不同的通信业务、通信环境及通信方式的需要,数字信号在传输过程中,往往采用不同的差错控制方式。常用的有三种,即前向纠错(FEC)、检错重发(ARQ)及混合纠错(HEC)。

1.前向纠错(FEC)

图1-17所示为前向纠错(FEC)框图,它用于正向信道,适用于点对多点的广播业务。由于它有较强的纠错能力,且能自动纠错,因而接收信号的时延小,实时性好。当然,编解码设备也较复杂。


图1-17 前向纠错(FEC)框图

2.检错重发(ARQ)

图1-18所示为检错重发(ARQ)框图,它用于双向信道,适用于计算机通信业务。其纠错编码信号在接收检验后通过反向信道反馈一个应答信号给发送端,若有错,则发送端应重发,直到接收正确为止。

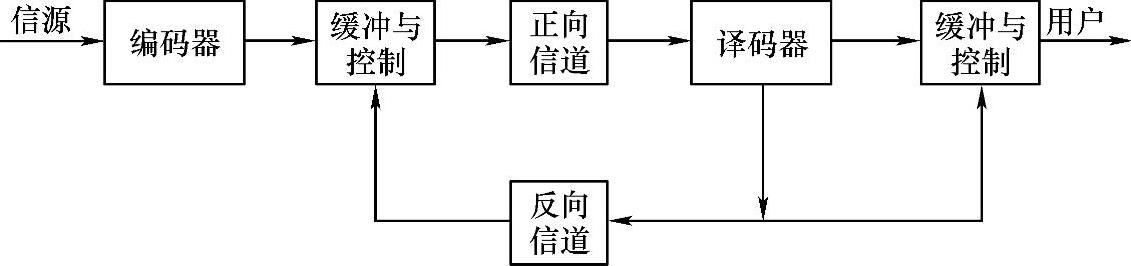

图1-18 检错重发(ARQ)框图

3.混合纠错(HEC)

图1-19所示为混合纠错(HEC)框图,其内层采用FEC方式,纠正部分差错;外层采用ARQ方式,重发那些虽已检出但未纠正的差错。这种方式是前两种方式的折衷,也适用于对时延要求不高的高速数据传输系统。

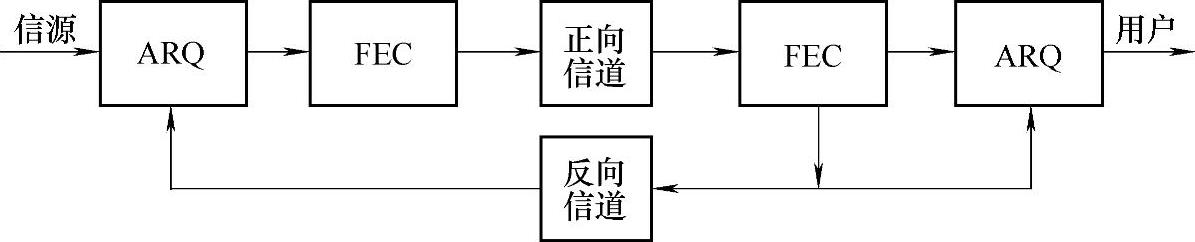

图1-19 混合纠错(HEC)框图

【小知识】

数字信号在传输过程中,由于信道不理想以及噪声的干扰,以致在接收端判决再生后的数字比特可能出现错误,这叫做传输误码。误码的多少用误码率来衡量,误码率是数字通信系统中单位时间内错误比特数与发送总比特数之比。例如,误码率2×10-4表示每发送10000bit,产生2bit的错误。
