音频压缩编码标准简介

1.MPEG-1音频编码标准简介

MPEG-1音频压缩标准是第一个高保真音频数据压缩国际标准。它是MPEG-1标准的第3部分(ISO/IEC11172-3)。

MPEG-1压缩声音信号采用子带编码(SBC)。先把时域中的声音数据变换到频域,再对频域内的子带分量分别进行量化和编码,然后根据心理声学模型确定量化精度,来压缩数据量。

按编码性能和复杂度的提升次序,MPEG-1声音信号编码分为3层(Layer 1、Layer 2、Layer 3),高层兼容低层。

Layer 1:每声道192kbit/s,每帧384个样本,32个等宽子带,固定分割数据块。子带编码用DCT(离散余弦变换)和FFT(快速傅里叶变换)计算子带信号量化比特数。采用基于频域掩蔽效应的心理声学模型,使量化噪声低于掩蔽阈值。量化采用带死区的线性量化器。主要用于数字盒式磁带(DCC)。

Layer 2:每声道128kbit/s,每帧1152个样本,32个子带,属不同分帧方式。采用共用频域和时域掩蔽效应的心理声学模型,并对高、中、低频段的比特分配进行限制,并对比特分配、比例因子、取样进行附加编码。Layer 2广泛用于数字电视、CD-ROM、CD-I和VCD等。

Layer 3(MP3):每声道64kbit/s。用混合滤波器组提高频率分辨率,按信号分辨率分成6×32或18×32个子带,克服平均分32个子带的Layer 1、Layer 2在中、低频段分辨率偏低的缺点。采用心理声学模型,增设不均匀量化器,量化值进行熵编码。主要用于ISDN(综合业务数字网)音频编码。

图1-15所示为MPEG-1 Layer 1、Layer 2音频压缩编码器框图。MPEG-1 Layer 1、Layer 2音频压缩编码是采用频带分割后编码的子带编码系统。输入的音频信号用滤波器组分割成等宽的32个子频带(取样频率为48 kHz时,子带宽度为750 Hz)信号,将建立在听觉特性基础上的子带信号进行自适应量化,从而可以完成人耳察觉不到量化噪声的高质量编码。


图1-15 MPEG-1 Layer 1、Layer 2音频压缩编码器框图

【知识要诀】

数字音频压缩码,MPEG有算法

分割等宽子带信,再将子带自量化,

标准定义三层次,层次越高越复杂。

2.杜比AC-3音频编码标准简介(www.daowen.com)

杜比AC-3数字音频信号编码标准已被美国ATSC(先进电视制式委员会)制定的ATSC数字电视标准采用(ATSC A/52)。取样频率为48kHz,5.1声道(C、L、R、LS、RS、LFE),主音频业务码率不超过384kbit/s,单声道辅助业务不大于128kbit/s,双声道辅助业务不大于192kbit/s,主要音频业务和辅助音频业务同时解码的组合码率不大于572kbit/s。

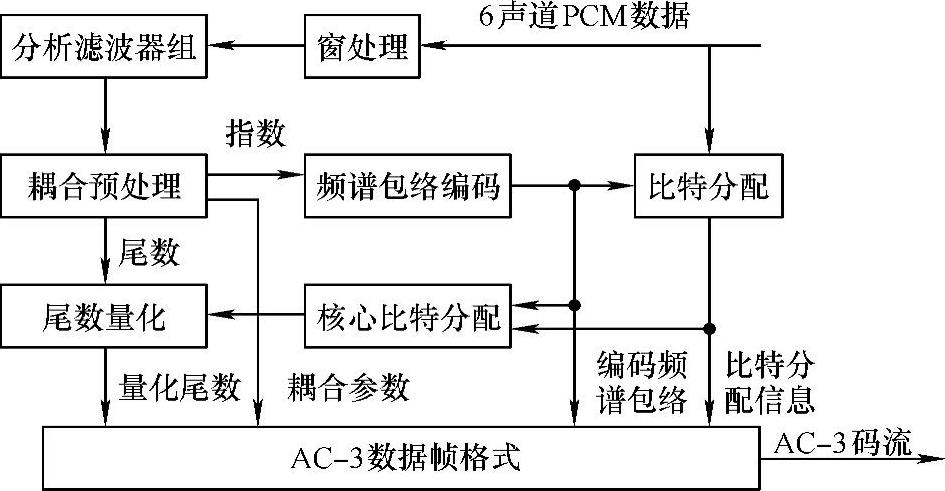

图1-16所示为AC-3编码器功能框图。图中,AC-3编码器接受声音PCM数据,最后产生压缩数据流。分析滤波器组把音频信号的PCM样值组(块)从时域变换到频域系数,每块包含512个样值点,其中256个样值在连续的两块中是重叠的,重叠的块被一个时间窗相乘,以提高频率选择性,然后被变换到频域内。由于前后块重叠。每一个输入样值出现在连续两个变换块内。因此,变换后的变换系数可以去掉一半而变成每块包含256个变换系数,每个变换系数以二进制指数形式表示,即一个二进制指数和一个尾数。指数集反映了信号的频谱包络,对其进行编码后,可以粗略地代表信号的频谱。同时,用此频谱包络决定分配给每个尾数多少比特数。如果最终信道传输码率很低,而导致AC-3编码器溢出,此时要采用高频系数耦合技术,以进一步减少码率。最后把6块(1536个声音样值)频谱包络、粗量化的尾数以及相应的参数组成AC-3数据帧格式,连续的帧汇成了码流传输出去。


图1-16 AC-3编码器原理框图

【知识要诀】

AC-3环绕声,音频压缩配高清,

抽样频率有3种,6个声道5.1称。

【知识链接】

数字电视音频信号压缩编码标准目前国际上主要有MPEG-1层2和杜比AC-3两种,日本的数字电视系统则采用了MPEG-2 AAC(高级音频编码)。电视节目的MPEG-1层2音频信号取样频率通常为32kHz、44.1kHz或48kHz,常用16bit线性量化,编码成自然二进制码。杜比AC-3电视节目伴音音频信号的取样频率允许为32kHz、44.1kHz或48kHz,常用48kHz,至少16bit量化,量化精度可达24bit,编码成自然二进制码。

我国数字电视音频信号编码标准尚未确定。目前中央电视台的SDTV节目用MPEG-1Layer 2音频编码标准播出,HDTV用杜比AC-3音频编码标准试播。

【思考题】

1.模拟信号数字化主要有哪几种处理过程

2.什么是数字电视信源编码

3.国际上数字电视信源编码主要采用哪些标准
