建筑设计BIM技术应用-打印教程和设置

打印通道可以完成两类工作,一是打印纸质图纸,二是输出PDF或JPG版本的电子版图纸,两种工作的操作区别是选择打印机不同。

14.2.1 打印纸质图纸

打开项目文件,单击“文件”—“打印”—“打印”,Revit弹出“打印”对话框(图14.14)。

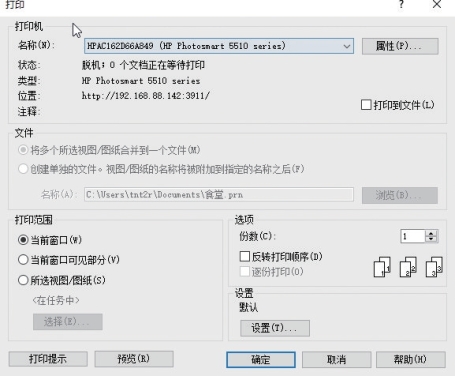

图14.14 打印对话框

(1)选择符合要求的打印机,单击右侧的“属性”按钮,按需求跟随弹出的对话框依次设置好打印机相关属性,单击“确定”按钮。

(2)设置“打印范围”面板。若为选择“所选视图/图纸”,则下方的“选择…”按钮会被激活,单击便会弹出“视图/图纸集”对话框(图14.15),勾选需要打印的图纸后返回“打印”界面。

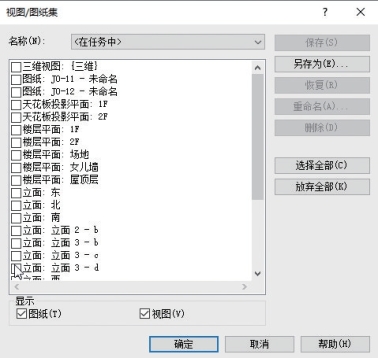

图14.15 视图/图纸集对话框

(3)设置“选项”面板,如打印份数、是否反转打印顺序等。

(4)若还有其他出图打印要求,单击“设置”面板中的“设置…”按钮,Revit弹出“打印设置”对话框(图14.16),此对话框也可通过单击“文件”—“打印”—“打印设置”调出,根据需要设置完成后单击“确定”按钮。(www.daowen.com)

图14.16 打印设置对话框

(5)回到“打印”对话框界面,单击“预览”,先预览效果,再正式打印出图。

14.2.2 另存PDF文件

调出“打印”对话框。

(1)选择系统中安装好的PDF打印机(图14.17),并单击右侧“属性”按钮,设置相关信息,单击“确定”回到“打印”对话框界面。

(2)在“文件”面板中选择是否合并或者单独生成一个文件,单击“名称”空白条之后的“浏览”按钮,指定生成文件的存储路径。

下面步骤同打印纸质图纸基本一致。

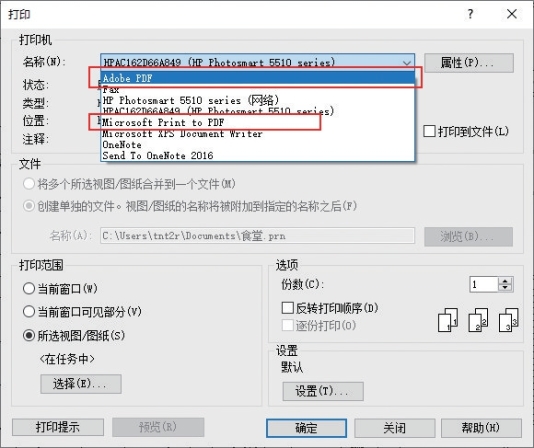

图14.17 选择PDF打印机
