14.1.1　创建图纸

打开项目文件，单击“视图”—“图纸组合”—“图纸”，如图14.1所示。Revit弹出“新建图纸”对话框（图14.2），在“选择标题栏”中选择项目所需的图幅和图框。若需要载入列表里没有的图幅和图框，则单击“载入”按钮，在新弹出的“载入族”对话框中选择文件载入（图14.3）。

图14.1　创建图纸命令

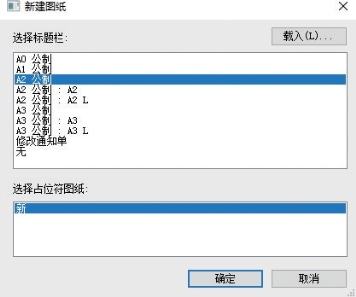

图14.2　新建图纸对话框

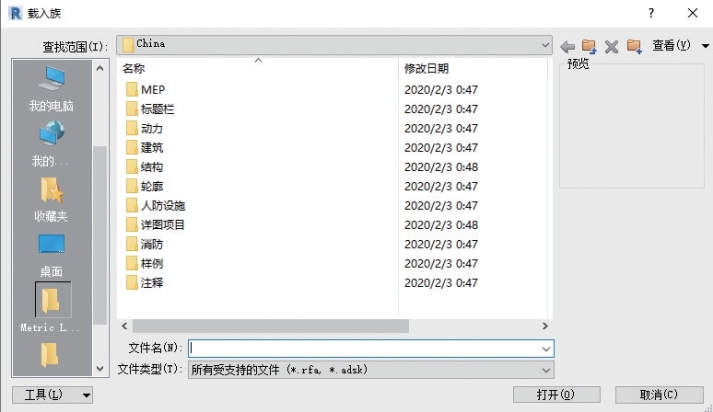

图14.3　载入族对话框

14.1.2　设置图纸属性

在创建完成的图纸视图左侧的“属性”面板内容会随之变为该图纸的属性内容，包含图形、标识数据、其他3个下拉菜单（图14.4）。

图14.4　图纸属性面板

1）图形

“图形”展开列表中只有“可见性/图形替换”和“比例”两项需要设置，单击“可见性/图形替换”后的“编辑”按钮，Revit弹出“图纸-可见性/图形替换”对话框，比图形界面下的“图纸-可见性/图形替换”对话框少了一个“分析模型类别”选项卡，如图14.5所示。

图14.5　可见性/图形替换对话框

2）标识数据

在“标识数据”展开列表中（图14.6），可以对设计人员信息进行编辑，包括审核者、设计者、审图员、绘图员，另外还有图纸编号、图纸名称、图纸发布日期也可直接在文本框中编辑。若图纸有修订，单击“图纸上的修订”后的“编辑”按钮，Revit会弹出“图纸上的修订”对话框（图14.7），以便直接查看图纸修订内容。

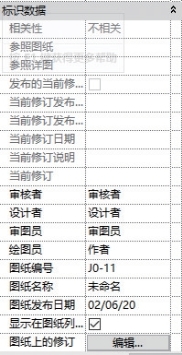

图14.6　标识数据展开列表

(www.daowen.com)

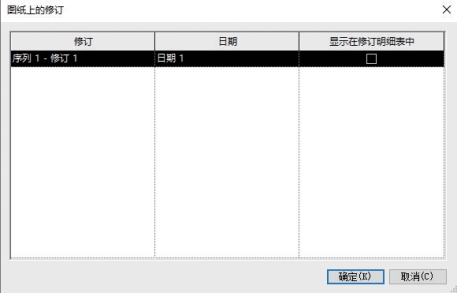

图14.7　图纸上的修订对话框

14.1.3　布图

1）放置图形

单击项目浏览器中需要放置的图，按住鼠标不放，拖至右侧图框内（图14.8），放开鼠标，在合适的位置单击左键，图形便会出现在图框中的相应位置。若图形放置后超出图框范围，可以通过调整“属性”面板中的“视图比例”来修改图形大小（图14.9）。

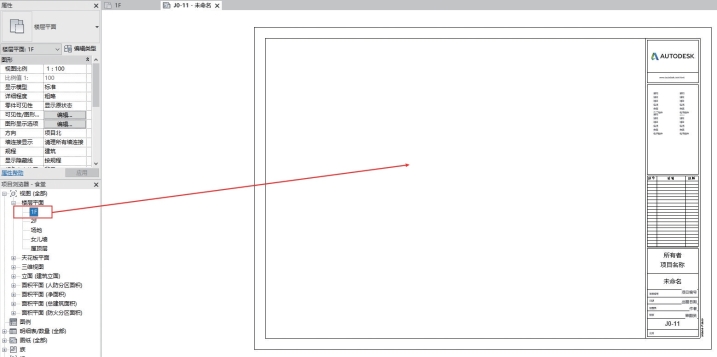

图14.8　放置图形到图框内

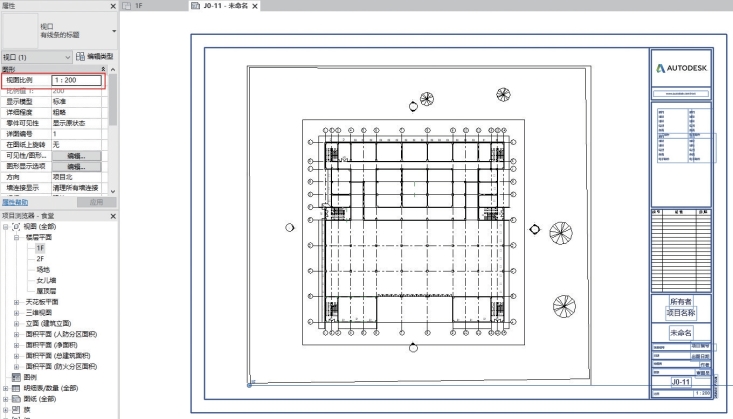

图14.9　调整视图比例

2）编辑图纸名称

项目浏览器“图纸”层级下可以看到项目的所有图纸，单击选中图纸，再对着已选中的图纸单击左键（或单击右键选择“重命名”），Revit弹出“图纸标题”对话框（图14.10），可在此修改图纸编号（数量即可作为图纸编号）和名称。

图14.10　重命名图纸

3）添加设计说明

单击“注释”—“文字”—“文字”（图14.11），光标变为如图14.12所示，在需要放置设计说明文字的地方画矩形框（图14.13），便可输入文字。

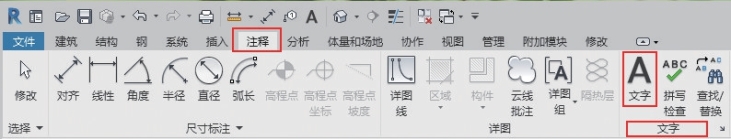

图14.11　添加文字命令

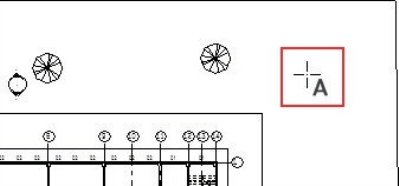

图14.12　添加文字光标样式

图14.13　文字输入框
