明细表的创建前提是详图信息，例如创建门或窗的明细表之前，应创建门窗大样，这样明细表中的统计信息才更有价值。基于大样详图，下面以门明细表讲解创建方法。

创建明细表是关于对象数量和材质等信息的提取，可以将明细表理解为模型的另一种视图，从项目中的图元属性读取信息，以表格形式呈现。明细表可以列出提取信息图元类型的每个实例，也可以合并同一类型数据的实例压缩到一行信息中。

13.4.1　创建门明细表

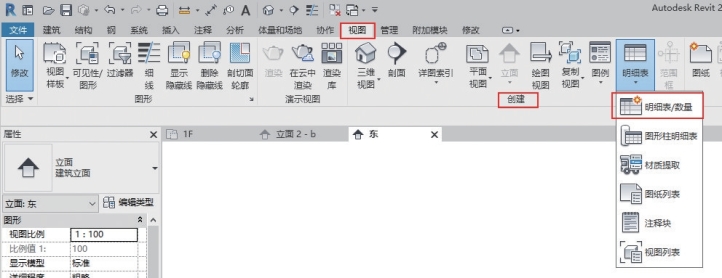

（1）单击“视图”—“创建”—“明细表”，单击图表下面的下拉箭头，选择下拉列表中的“明细表/数量”，如图13.37所示，Revit弹出“新建明细表”对话框。

图13.37　创建明细表命令

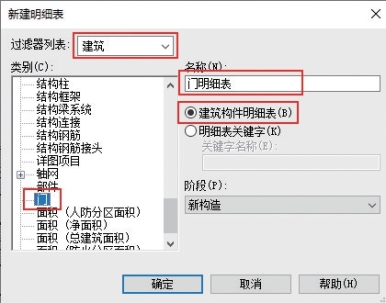

图13.38　创建门明细表设置

（2）在过滤器列表的下拉列表中选择“建筑”，“类别”的层级菜单中选择“门”，右侧的明细表名称会随着选择改变为“门明细表”，选择“建筑构件明细表”，单击“确定”按钮（图13.38），Revit弹出“明细表属性”对话框（图13.39）。

（3）“明细表属性”设置：

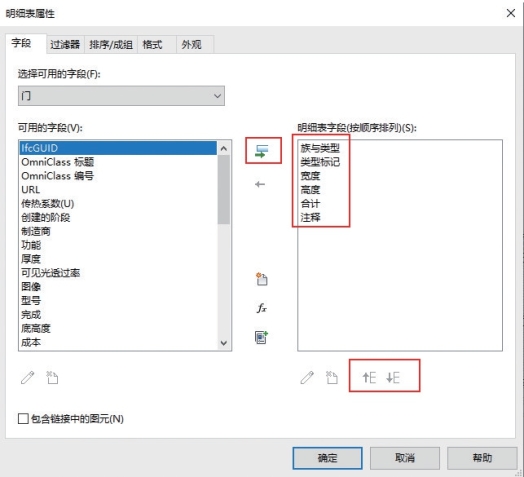

①字段。单击“字段”标签，在“可用的字段”列表中单击需要的字段后再次单击向右箭头按钮，在“明细表字段”的列表中会出现添加的选项，列表下面有向上和向下箭头的按钮，用于控制字段的位置，这个位置将会决定最后明细表中纵向栏目的先后顺序。一般门明细表需要添加的字段包括族与类型、类型标记、宽度、高度、合计、注释等（图13.40）。

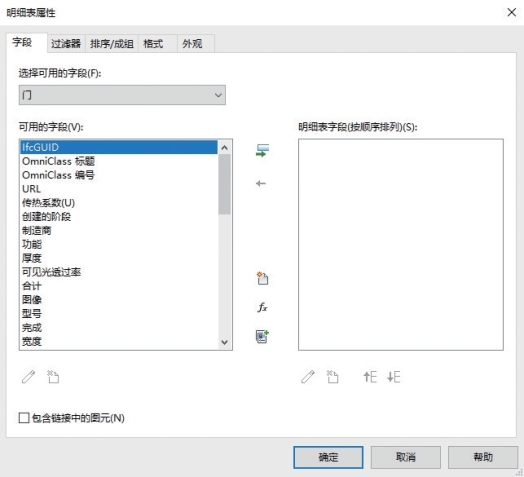

图13.39　门明细表属性对话框

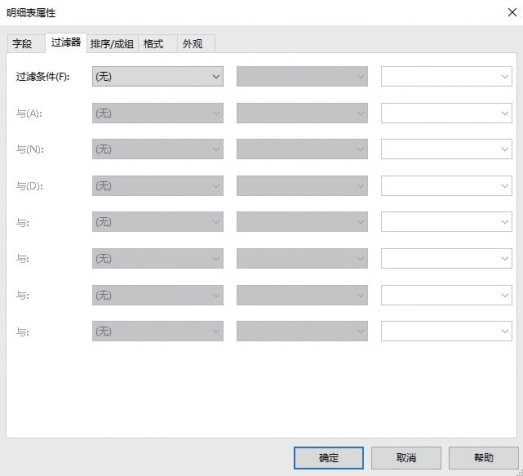

②过滤器。单击“过滤器”标签，如图13.41所示，用于设置不计入明细表的对象。通过选择“过滤条件”，进行过滤；如果过滤设置为“（无）”，最后的明细表将会统计项目中所有的门构件。

图13.40　门明细表字段设置

图13.41　门明细表过滤器设置界面

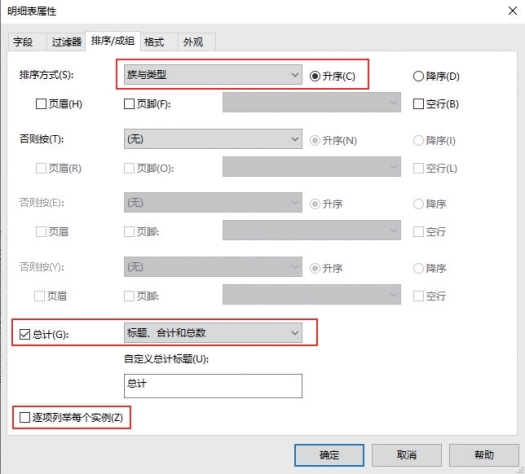

③排序/成组。“排序/成组”标签用于设置明细表每一行的前后顺序，以及是否合并相同实例在明细表中。如图13.42所示，“排序方式”选择“族与类型”，单击表示升序的按钮，勾选“总计”，取消“逐项列举每个实例”选项。

图13.42　门明细表排序/成组设置

④格式。“格式”标签用于设置明细表中各纵栏的格式属性，单击“字段”列表中需要编辑的选项，可以在右侧修改最后呈现在表格中的标题和标题的位置。

⑤外观。“外观”标签控制明细表呈现的外观格式，包括表格线条和文字格式设置。如图13.43所示，在“图形”选项中勾选“网格线”，选择样式为“细线”；勾选“轮廓”，选择样式为“细线”；取消勾选“数据前的空行”。在“文字”选项中勾选“显示标题”“显示页眉”，修改“标题文本”“标题”“正文”的文字样式。最后单击“确定”按钮，软件便会生成“门明细表”视图，如图13.44所示。

13.4.2　编辑明细表

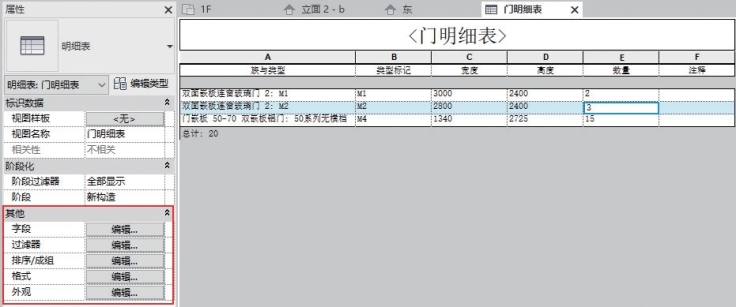

以上一节生成的“门明细表”为例，主视图的左侧显示“属性”面板，内容包含了“明细表属性”对话框中的全部内容，可以直接单击“编辑”按钮调阅并进行编辑（图13.45）。

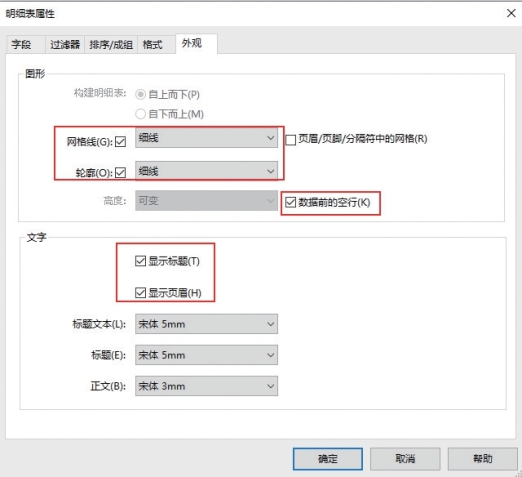

图13.43　门明细表外观设置(www.daowen.com)

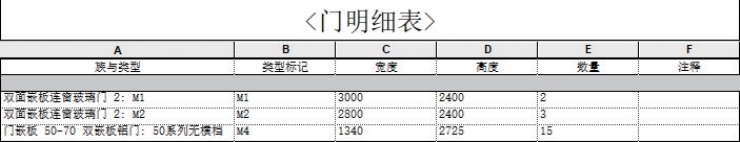

图13.44　生成门明细表

图13.45　编辑门明细表

1）合并成组

生成的明细表在一定程度上可以像Excel表格一样直接编辑数据和合并纵栏成组。例如要将明细表中的“宽度”与“高度”合并成组表达，生成新的单元格。步骤如下：

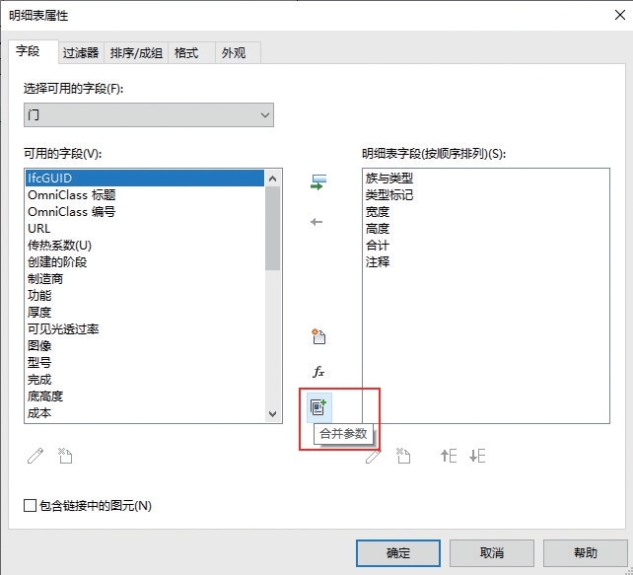

（1）选中需要改变的单元格，单击“修改明细表/数量”—“合并参数”（图13.46），或者单击“属性”面板中“字段”之后的“编辑”按钮，在弹出的“明细表属性”对话框中单击“合并参数”命令（图13.47），两种方法都会弹出“合并参数”对话框。

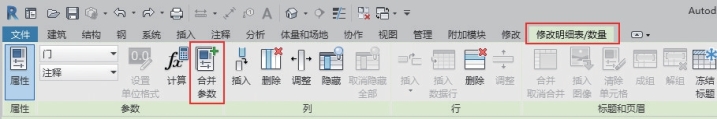

图13.46　在工具栏里调用合并参数命令

图13.47　在明细表属性对话框中调用合并参数命令

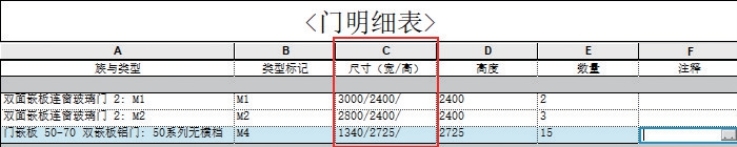

（2）输入合并参数栏目的名称，选择合并的对象，如图13.48所示，单击“确定”按钮，可以看见调整后的明细表中原来“宽度”一栏变为了新添加的合并参数“尺寸（宽/高）”（图13.49）。

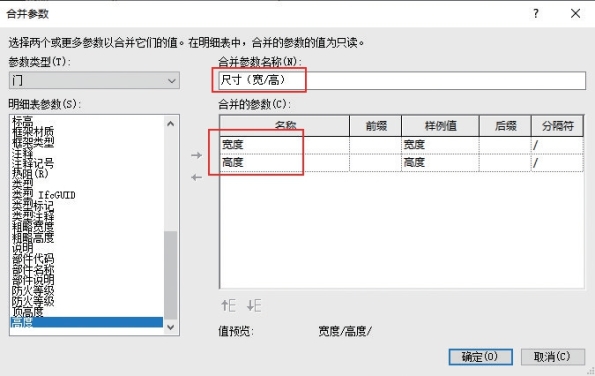

图13.48　合并参数字段设置

图13.49　门明细表中生成合并参数栏

2）添加计算值

若需要在“字段”中添加通过计算得出的项目。以“窗明细表”为例，步骤如下：

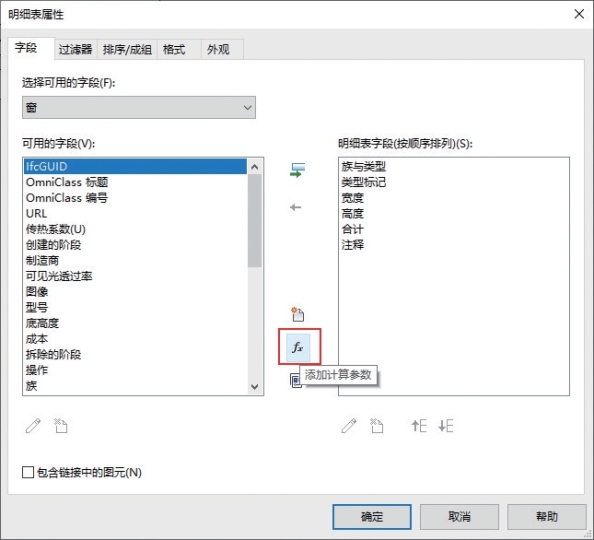

（1）单击“属性”面板中“字段”之后的“编辑”按钮，在弹出的“明细表属性”对话框中单击“添加计算参数”命令，如图13.50所示，Revit弹出“计算值”对话框。

（2）在“计算值”对话框的“名称”一栏中输入“窗洞面积”，选择“公式”，“规程”在下拉菜单中选择“公共”，“类型”选择“面积”。在“公式”一栏中单击“…”按钮，选择“宽度”，输入“∗”，再单击“…”按钮选择“高度”，最后形成“宽度∗高度”，如图13.51所示，单击“确定”按钮。

图13.50　在明细表属性对话框中调用添加计算参数命令

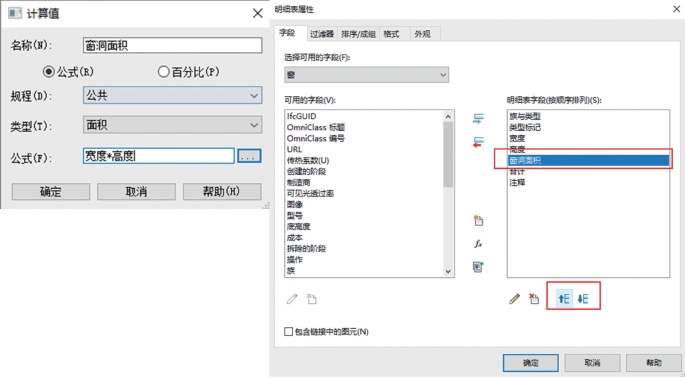

图13.51　添加计算参数设置

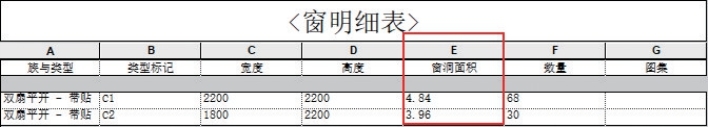

如图13.52所示，添加的计算值“窗洞面积”便出现在了“窗明细表”中（左右位置通过“字段”标签的上下箭头符号调整）。

图13.52　窗明细表中生成计算参数栏
