13.1.1　属性设置

Revit同众多BIM建模软件一样，可以多视图调用。针对平面出图，只要模型完整，大体思路是调用需要的视图，按要求生成图纸，再直接出图即可。下面就平面视图的各种设置作简要介绍。

在界面左侧的“项目浏览器”中直接点击调用需要的楼层视图（图13.1），主视图框中会出现调用的楼层平面图，与此同时，“项目浏览器”上方的“属性”面板会变换为本楼层平面图的属性内容，包括图形、底图、文字、范围、标识数据、阶段化6个下拉菜单，如图13.2所示。其中，“图形”下拉菜单中的许多属性控制模型输出时的外观效果（图13.3）。

（1）视图比例：Revit中的视图比例可以从下拉列表中选择，也可以通过“自定义”输入另外的比例，但是建议使用下拉列表中提供的常用比例。

（2）显示模型：默认情况下视图会以“标准”的现实模式显示所有模型。当该选项调整为“半色调”时，平面视图中的模型构建图元将会呈现灰色调，详图图元、门窗标记、尺寸标记、文字、符号等还是正常显示，如图13.4所示。

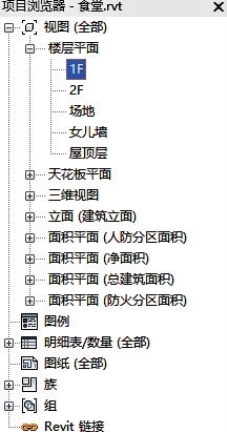

图13.1　Revit项目浏览器

图13.2　1F平面图属性面板

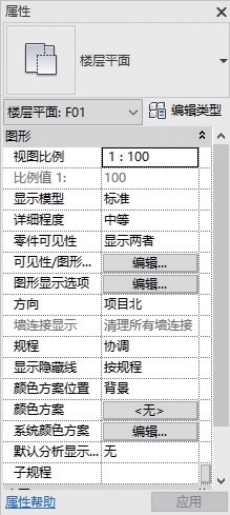

图13.3　图形属性面板内容

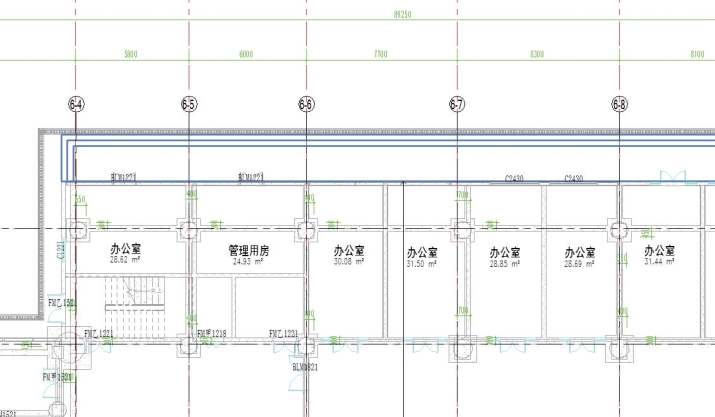

图13.4　半色调显示模型视图效果

（3）详细程度：详细程度分为“精细”“粗略”“中等”，墙、楼板、屋顶的构造层只在“中等”和“精细”设置下显示在项目中；部分族的图元会根据详细程度变化。

注意：Revit中的图元也称为族。族包含图元的几何定义和图元所使用的参数。图元的每个实例都由族定义和控制。放置在图纸中的每个图元都是某个族类型的一个实例。图元有2组用来控制其外观和行为的属性：类型属性和实例属性。

（4）零件可见性：可见性设置为“显示原状态”时，各个零件不可见，但可用来创建零件的图元可见，且可被选择。当“创建部件”工具处于激活状态时，原始图元将不可选择，需进一步分解原始图元，再选择其中一个零件，使用“编辑分区”进行编辑。当此属性设置为“显示零件”时，各个零件在视图中可见，当光标移动到这些零件上时会高亮显示，从中创建零件的原始图元不可见且无法高亮显示，也不能被选择。若此属性设置为“显示两者”，零件和原始图元均可见，且能够单独被选择和高亮显示。

（5）可见性/图形替换：如图13.5所示，单击“编辑”按钮，软件会弹出“楼层平面：F01的可见性/图形替换”对话框，再根据需要做相应修改设置。

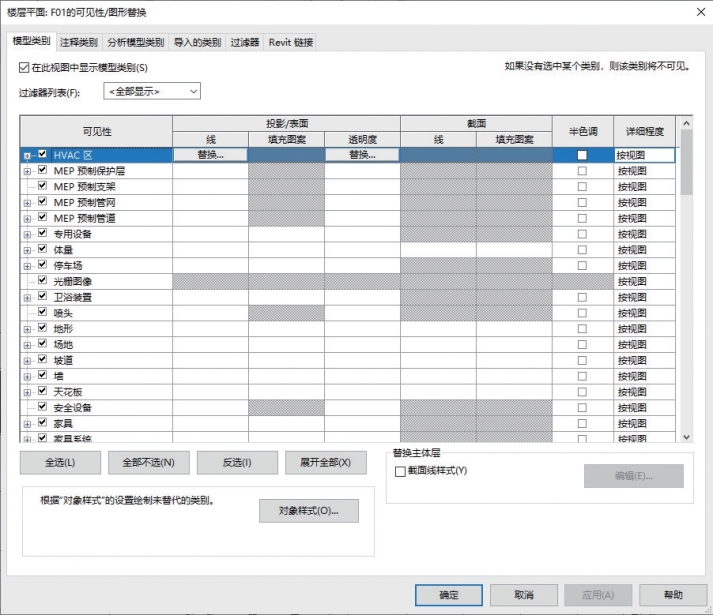

图13.5　可见性/图形替换对话框

（6）图形显示选项：单击后面的“编辑”按钮，Revit弹出包含模型显示、阴影、勾绘线、深度提示、照明、摄影曝光6个下拉菜单的“图形显示选项”对话框，如图13.6所示。要控制模型导出视图是否显示边线、是否填充材质、环境光如何等，都在这个对话框的命令面板中设置。

（7）规程：给项目指定视图的规程，包括“建筑”“结构”（选择结构时非承重墙将会被隐藏）、“机械”“电气”“卫浴”“协调”。其中，“协调”选项兼具“建筑”和“结构”的功能。

（8）显示隐藏线：下拉列表中可选择“按规程”“全部”“无”对项目进行设置。

（9）颜色方案：若还未选择颜色方案，次项会显示“<无>”（图13.7），单击该按钮会弹出“编辑颜色方案”的对话框。

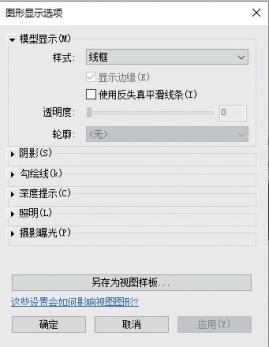

图13.6　图形显示选项对话框

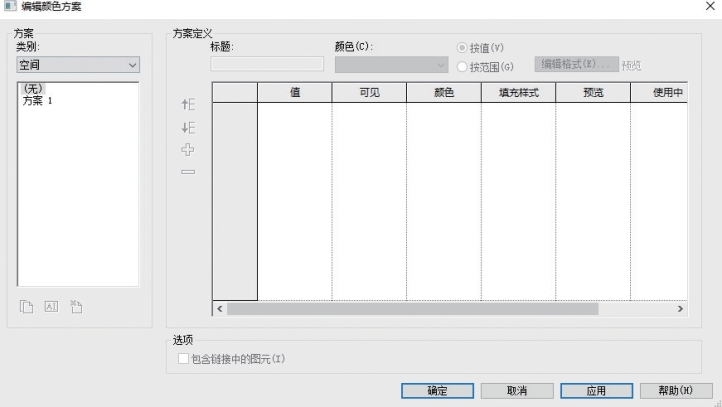

图13.7　编辑颜色方案对话框

（10）系统颜色方案：单击“编辑颜色方案”对话框中的“编辑”按钮，会弹出“颜色方案”对话框，如图13.8所示，可依次编辑各类图线的颜色方案。

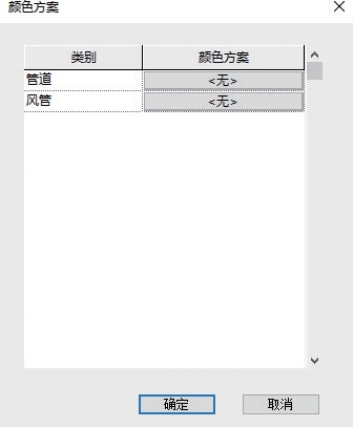

图13.8　颜色方案对话框

（11）默认分析显示样式：单击此项框内会出现“…”按钮，单击该按钮弹出有“设置”“颜色”“图例”三个选项卡的“分析显示样式”对话框，如图13.9所示，可以在此调整可见图元的视图样式。

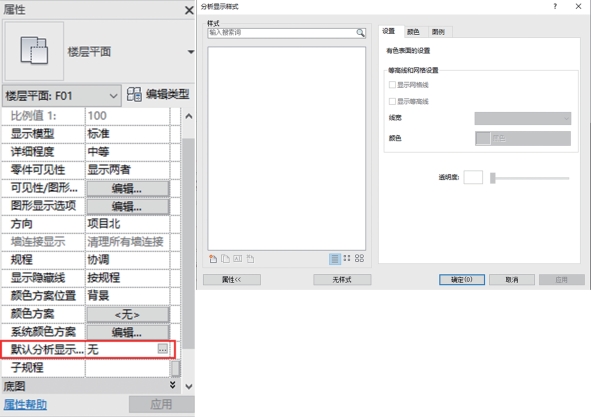

图13.9　分析显示样式对话框

13.1.2　平面符号

1）指北针

（1）打开项目文件，调出首层平面图，切换至“插入”选项卡，在“从库中载入”面板中点击“载入族”，如图13.10所示。

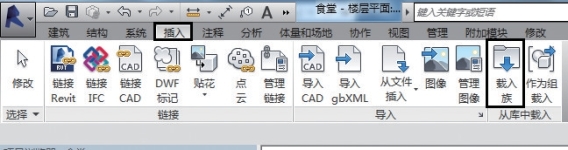

图13.10　载入族创建指北针

（2）在“载入族”对话框中找到需要的指北针图样，单击“打开”。

（3）切换至“注释”选项卡，在“符号”面板中单击“符号”命令，如图13.11所示，Revit切换至“修改|放置符号”选项卡。

图13.11　修改|放置符号选项卡设置

（4）在“符号”属性界面的“类型选择器”中选择“指北针”，光标将会带着选定的指北针图样，选择合适的位置放置好。

2）添加高程点

（1）单击“注释”—“尺寸标注”—“高程点”，如图13.12所示。

(www.daowen.com)

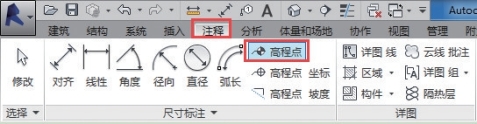

图13.12　创建高程点命令

（2）Revit会切换至“修改|放置尺寸标注”选项卡，勾选“引线”“水平线”，选择“显示高程”为“实际（选定）高程”，如图13.13所示。

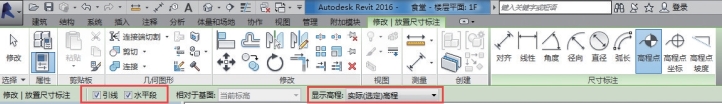

图13.13　创建高程点设置

（3）移动光标至视图中需要放置高程的位置，单击一次鼠标左键作为起点，再水平向右拉到合适的位置，单击第二次鼠标左键作为终点（图13.14）。

图13.14　放置高程点

13.1.3　尺寸标注

1）总尺寸（第一道尺寸）——线性尺寸标注

（1）单击“注释”—“尺寸标注”—“对齐”，如图13.15所示。

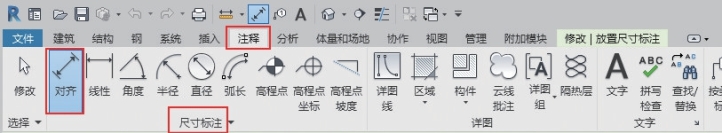

图13.15　总尺寸标注命令

（2）“修改|放置尺寸标注”命令条设置为“参照墙面”，“拾取”设置为“单个参照点”，如图13.16所示。

图13.16　总尺寸标注设置

（3）将光标移动至外墙最外边线，墙线变为蓝色点说明拾取成功，如图13.17所示。单击鼠标左键Revit会出现标注界线，再将光标移至另一外墙的外侧边线，墙线变为蓝色，单击鼠标左键，出现标注界线，最后向平面图外移动光标至适当位置放置好标注，如图13.18所示。

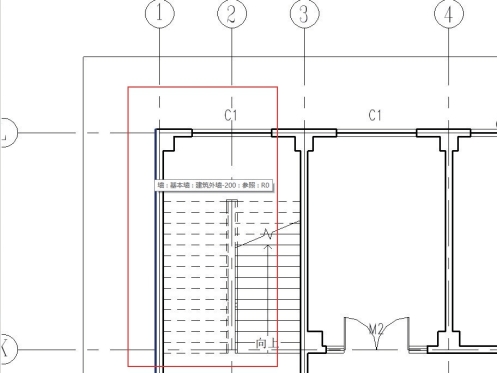

图13.17　拾取墙线

图13.18　放置总尺寸

2）轴线尺寸（第二道尺寸）——对齐标注（逐点标注）

（1）单击“注释”—“尺寸标注”—“对齐”（图13.19）。

图13.19　轴线尺寸标注命令

（2）“修改|放置尺寸标注”命令条设置为“参照墙中心线”，“拾取”设置为“单个参照点”，如图13.20所示。

图13.20　轴线尺寸标注设置

（3）将鼠标放置在轴网的参照点上，对应轴线变为蓝色，说明拾取成功（图13.21），按顺序依次点击，轴网之间的尺寸数据便会显示，将鼠标外移至合适的地方放置尺寸，如图13.22所示。

图13.21　捕捉轴线

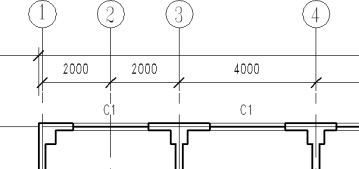

图13.22　放置轴线尺寸

3）细部尺寸（第三道尺寸）——自动对齐尺寸标注

（1）单击“注释”—“尺寸标注”—“对齐”。

（2）“修改|放置尺寸标注”命令条设置为“参照墙中心线”，“拾取”设置为“整个墙”，如图13.23所示。

图13.23　细部尺寸标注设置

（3）单击“修改|放置尺寸标注”命令条右侧的“选项”按钮，Revit弹出“自动尺寸标注选项”对话框，如图13.24所示，勾选“洞口”和“相交轴网”，“洞口”选择“宽度”，最后单击“确定”。

（4）将光标移至需要标注的外墙，墙体会变为蓝色，说明拾取成功，如图13.25所示，单击左键会出现自动标注的尺寸，将标注外移至合适的位置单击放置好，如图13.26所示。

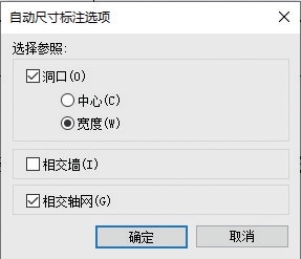

图13.24　自动尺寸标注设置

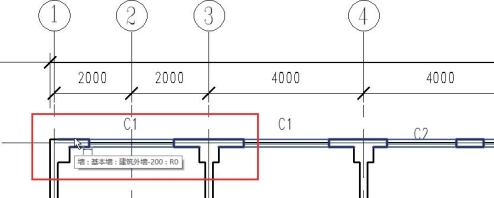

图13.25　墙体拾取

图13.26　放置细部尺寸
