女儿墙是建筑物屋顶外围的矮墙，会在底处施作防水压砖收头，以避免防水层渗水，或屋顶雨水漫流。上人屋面的女儿墙作用是保护人员安全并对建筑立面起装饰作用，不上人屋面的女儿墙除立面装饰作用外，还固定油毡。

女儿墙在Revit软件中，创建方法与内外墙类似。

9.4.1　创建女儿墙类型

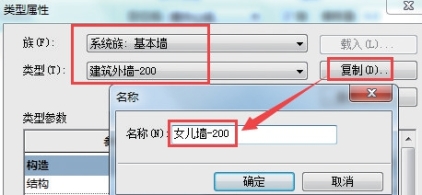

图9.17　创建女儿墙-200

单击“建筑”选项卡中“构建”面板中的“墙：建筑”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，在“族（F）”后面的下拉小三角中选择“系统族：基本墙”，此时“类型（T）”列表中显示“基本墙”族中包含的族类型。在“类型（T）”列表中设置当前类型为“建筑外墙-200”，单击“复制”按钮，弹出“名称”窗口，输入“女儿墙-200”，如图9.17所示，单击“确定”按钮并关闭窗口。再次单击“确定”按钮，关闭“类型属性”窗口。

9.4.2　布置女儿墙

根据女儿墙构造柱为200 mm×200 mm可知，女儿墙为200 mm厚，图纸中显示，女儿墙顶部设置圈梁QL1尺寸为200mm×200mm，由于女儿墙底部标高为9.2m，顶部标高为11.7m，减去QL1的高度200 mm，则女儿墙顶部高度为11.5 m，根据建施图可知女儿墙的平面布置位置。

1）设置女儿墙高度

单击“绘制”面板中的“直线”工具，选项栏中设置“高度”为“屋顶层”，勾选“链”（可以连续绘制墙），设置“偏移量”为“0”，如图9.18所示。“属性”面板中设置“底部限制条件”为“屋顶层”，“底部偏移”为“0”，“顶部约束”为“直到标高：屋顶层”，“顶部偏移”为“1300”，如图9.19所示。

(www.daowen.com)

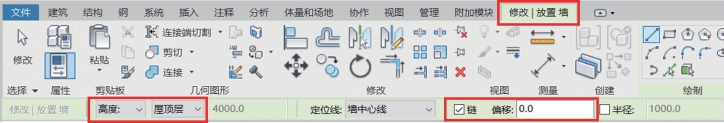

图9.18　修改∣放置墙

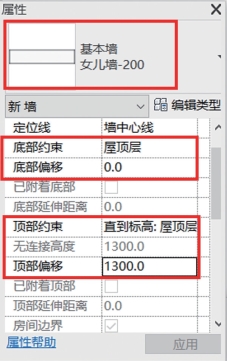

图9.19　修改女儿墙属性

2）绘制女儿墙

适当放大区域，移动鼠标指针到轴线1与A的交点位置，单击该点作为女儿墙绘制的起点，移动鼠标指针到1与F的交点位置，单击该点作为女儿墙绘制的终点。完成后按两次Esc键退出女儿墙绘制模式。按照“屋顶层平面图”进行其他女儿墙的绘制，绘制完成后如图9.20所示。

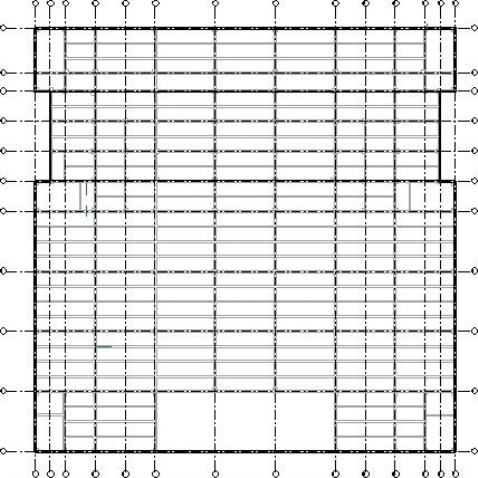

图9.20　女儿墙图

单击“快速访问栏”中三维视图按钮，切换到三维，查看模型成果，墙体三维视图如图9.21所示。

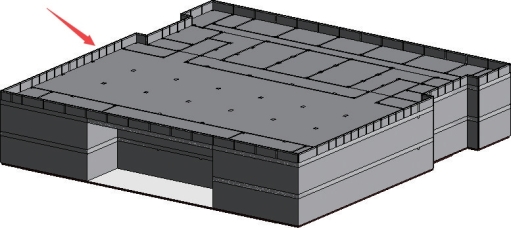

图9.21　墙体三维视图
