建筑外墙项目的创建与应用

9.1.1 建立外墙

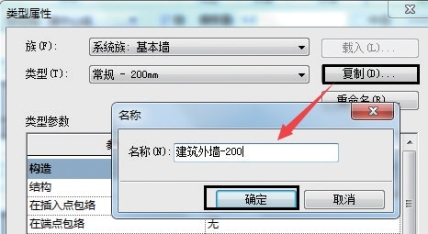

在“项目浏览器”中展开“楼层平面”视图类别,双击“1F”视图名称,进入“1F”楼层平面视图。单击“建筑选项卡“构建”面板中的“墙”下拉菜单“墙:建筑”工具,如图9.1所示。单击“属性”面板中的“编辑类型”,如图9.2所示。打开“类型属性”窗口,在“族(F)”的下拉菜单中选择“系统墙:基本墙”,此时“类型(T)”列表中显示“基本墙”族中包含的族类型。在“类型(T)”列表中设置当前类型为“常规-200 mm”,单击“复制”按钮,弹出“名称”窗口,输入“建筑外墙-200”,如图9.3所示,单击“确定”按钮关闭窗口。

图9.1 墙:建筑

图9.2 编辑墙类型

图9.3 创建建筑外墙-200

9.1.2 建立材质

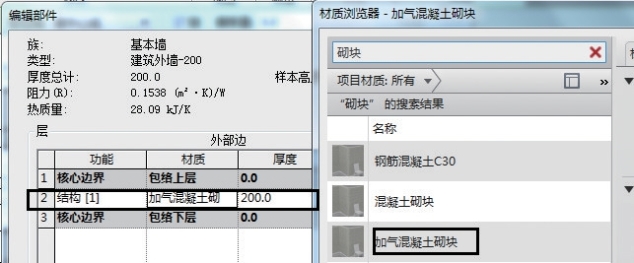

单击“结构”右侧“编辑”按钮,进入“编辑部件”窗口,修改“结构[1]”“厚度”为“200”,单击“结构[1]”材质单元格进入“材质浏览器”窗口,在上面搜索栏中输入“砌块”进行搜索,搜索到“混凝土砌块”,右键单击“复制”生成新的材质类型,继续单击右键“重命名”为“加气混凝土砌块”,如图9.4所示,单击“确定”按钮,退出“材质浏览器”窗口,再次单击“确定”按钮,退出“编辑部件”窗口。继续修改“功能”为“外部”,如图9.5所示,再次单击“确定”按钮,退出“类型属性”窗口,属性信息修改完毕。

图9.4 修改材质

图9.5 编辑类型属性

图9.6 修改∣放置墙

9.1.3 布置建筑外墙

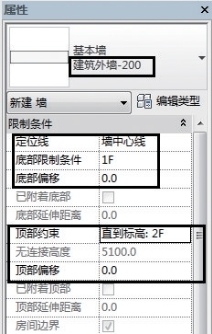

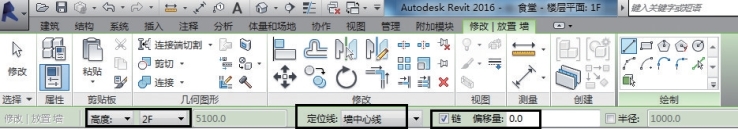

根据“1F平面图”布置1F墙构件,在“属性”面板中找到“建筑外墙-200”,Revit软件自动切换至“修改∣放置墙”上下文选项卡,单击“绘制”面板中的“直线”,选项栏中设置“高度”为“2F”,勾选“链”(链的意思是可以连续绘制墙),设置“偏移量”为“0”,如图9.6所示。“属性”面板中设置“底部限制条件”为“1F”,“底部偏移”为“0.0”,“顶部约束”为“直到标高:2F”,“顶部偏移”为“0”,如图9.7所示。

9.1.4 使用过滤器

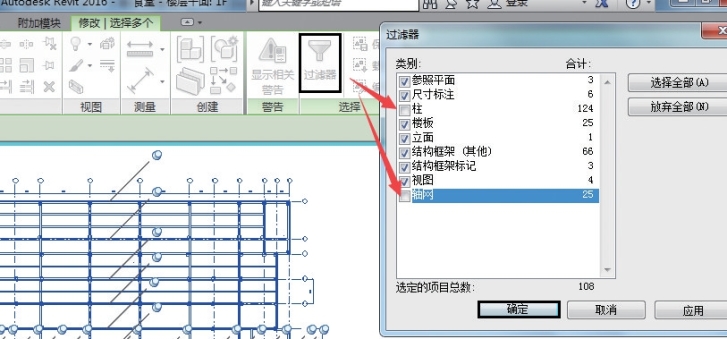

为绘制墙体方便,暂时将1F除“轴网、柱”外的其他构件隐藏。框选1F所有构件,自动切换至“修改∣选择多个”上下文选项卡,单击“选择”面板中“过滤器”工具,打开“过滤器”窗口,取消“轴网、柱”类别的勾选,如图9.8所示。单击“确定”按钮,退出“过滤器”窗口。

(www.daowen.com)

图9.7 修改外墙属性

图9.8 过滤器

9.1.5 隐藏图元

单击“视图控制栏”中“临时隐藏/隔离”中的“隐藏图元”工具,此时绘图区域只剩下轴网和柱图元,如图9.9和图9.10所示。

图9.9 隐藏图元

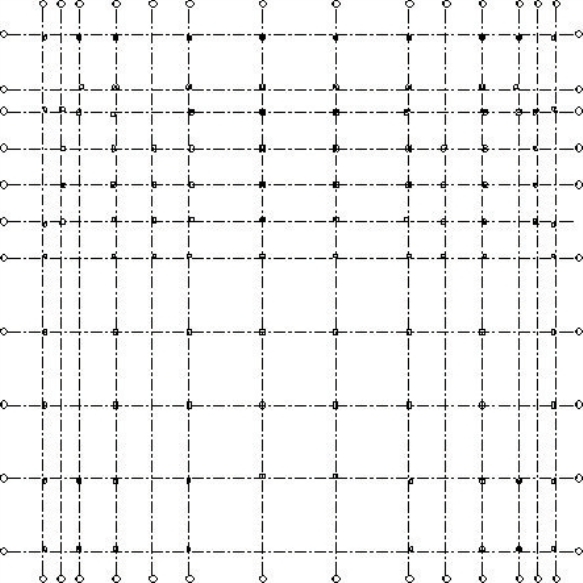

图9.10 隐藏后绘图区域

9.1.6 绘制其他建筑外墙

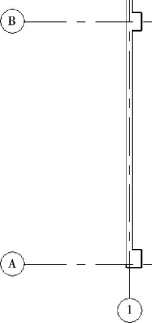

适当放大视图,鼠标移动到1轴与A轴交点位置,单击左键作为墙体起点,向上移动鼠标,Revit软件在起点与鼠标当前位置显示预览图,如9.11所示。单击1轴与F轴交点位置,作为第一段墙的终点。按照“1F平面图”完成其他建筑外墙的绘制。

9.1.7 精确修改外墙位置

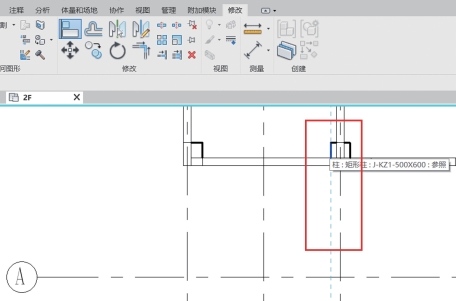

单击“修改”选项卡“修改-对齐”工具,依据“1F平面图”中墙体精确位置,对刚绘制的墙体进行位置修改,对齐F—K轴与2轴位置的墙体,使F—K轴与2轴位置的墙左侧边线与柱子左侧边线对齐。单击“对齐”按钮,单击柱子左侧边线,单击F—K轴与2轴位置墙左侧边线,完成对齐操作,如图9.12所示。

图9.11 墙体绘制

图9.12 对齐墙体

9.1.8 取消墙体关联

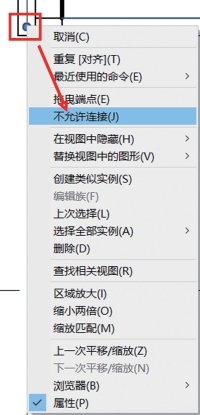

当发生对齐墙体会影响到其他墙体位置变动时,单击该墙体,出现两端各一个蓝色小圆点,单击右键选择“不允许连接”,墙体间即刻取消了关联关系,再次单击“对齐”即可,如图9.13所示。按照上述方法操作,完成1F外墙对齐操作。

图9.13 不允许连接命令
