楼板层是水平方向分隔空间的承重构件，包括楼板层和地坪层。它们具有相同的面层，但由于所处位置、受力不同，因而结构层有所不同。楼板层的结构层为楼板，楼板将所承受的上部荷载及自重传递给承重墙或柱，楼板层对隔声等功能要求较高。地坪层的结构层为垫层，垫层将所承受的荷载及自重均匀地传递给夯实的地基，地坪层对保温防潮的要求较高。

Revit软件中提供了三种板：面楼板、结构楼板和楼板。其中面楼板用于将概念体量模型的楼层面转换为楼板模型图元，该方式只用于从体量创建楼板模型时；结构楼板视为方便在楼板中布置钢筋、进行受力分析等结构专业应用而设计；楼板和结构楼板布置方式类似。下面以食堂为例，讲解创建项目楼板的操作步骤。

严格讲具有现浇混凝土板的面都应该称为楼面，地面则指与土有接触的面，比如有地下室的建筑物首层地面做法应参照楼面做法执行，而框架结构无地下室（本项目结构形式）的情况下，1F地面做法设计是按照地面做法执行。本节将结构层与装修层同时设置，若只需结构层，则只设“结构[1]”即可。

8.2.1　创建1F地面构件类型

1）创建1F地面

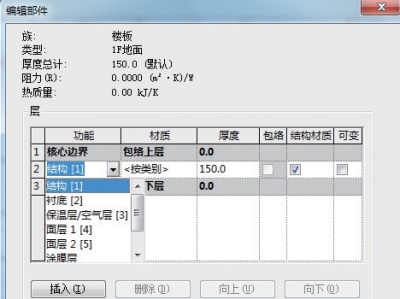

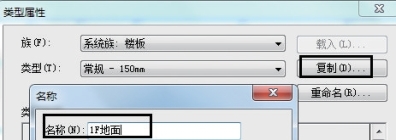

在“项目浏览器”中展开“楼层平面”视图类别，双击“1F”视图名称，进入“1F”楼层平面视图。单击“结构”选项卡“结构”面板中的“楼板”下拉的“楼板：结构”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，如图8.20所示，单击“复制”按钮，弹出“名称”窗口，输入“1F地面”，单击“确定”按钮关闭窗口。单击“结构”右侧“编辑”按钮，进入“编辑部件”窗口（图8.21）。要创建正确的地面类型，必须设置正确的地面厚度、做法、材质等信息。在“编辑部件”的“功能”列表中提供了7种楼板功能，即“结构[1]”“衬底[2]”“保温层/空气层[3]”“面层1[4]”“面层2[5]”“涂膜层”（通常用于防水涂层，厚度必须为0）、“压型板[1]”。这些功能定义楼板结构中每一层的作用，方括号中的数字越大，该层连接的优先级越低。

图8.20　创建1F地面类型属性

图8.21　编辑1F地面属性

2）匹配地面材质

修改“结构[1]”“厚度”为“80”，材质修改为“C20混凝土垫层”（如若没有该材质，选择“混凝土-现浇”，单击右键“复制”生成修改名为混凝有垫层即可），选择第二行，单击“插入”按钮3次，在“层”列表中插入3个新层，新插入的层默认厚度为“0”，功能为“结构[1]”。选择第二行，单击“向上”按钮1次，变为第1行，在功能下拉列表中修改为“面层2[5]”，材质修改为“防滑地砖”（如若没有该材质，可以通过复制生成，继而修改名称为防滑地砖，并赋予材质颜色），“厚度”修改为“20”。选择第3行，单击“向上”按钮1次，变成第2行，在功能下拉列表中修改为“衬底[2]”，材质修改为“1∶3水泥砂浆”，厚度修改为“30”。选择第4行，“向下”按钮两次，变成第6行，在功能下拉列表中修改为“面层2[5]”，材质修改为“碎石”，厚度修改为“150”，如图8.22所示。完成设置后单击“确定”按钮，关闭“编辑部件”窗口。

图8.22　1F地面材质

3）布置构件

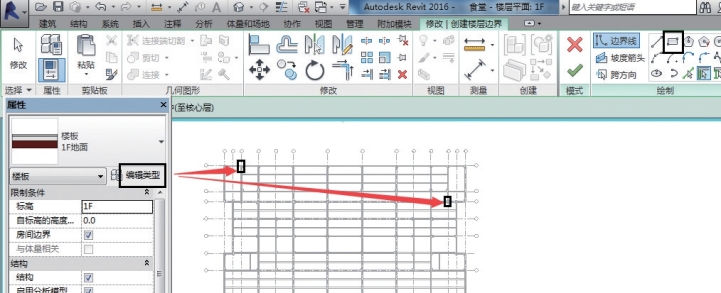

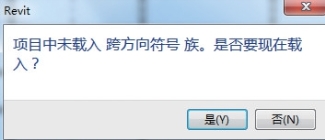

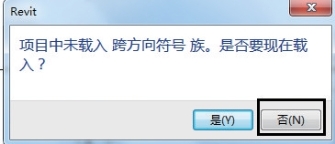

构件定义完成后，开始布置构件。在“属性”面板设置“标高”为“1F”，“自标高的高度偏移”为“0”，按Enter键确认。“绘制”面板中选择“矩形”方式，选项栏中“偏移量”设置为“0”，根据“建施图”中“一层平面图”找到1F地面的位置，将室内地面进行绘制，如图8.23所示。绘制完成后单击“模式”面板中的绿色“√”工具，完成一部分地面的创建。弹出载入跨方向族窗口，单击“否”即可，如图8.24所示。

图8.23　布置1F地面

根据“1F平面图”知卫生间地面为“H-0.100 m”，因此在布置卫生间地面时须设置“自标高的高度…”修改为“-100”，如图8.25所示，再行绘制矩形框楼板。

单击“快速访问栏”中保存按钮，保存当前成果。

图8.24　提示

图8.25　1F地面标高设置

8.2.2　创建2F楼面构件类型

1）创建2F楼面

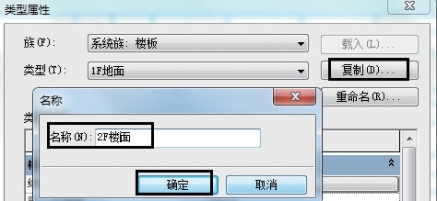

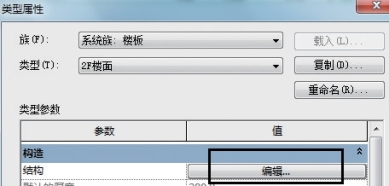

在“项目浏览器”中展开“楼层平面”视图类别，双击“2F”视图名称，进入“2F”楼层平面视图。单击“结构”选项卡“结构”面板中的“楼板”下拉的“楼板：结构”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，单击“复制”按钮，弹出“名称”窗口，输入“2F楼面”，单击“确定”按钮关闭窗口，如图8.26所示。单击“结构”右侧“编辑”按钮，如图8.27所示，进入“编辑部件”窗口。要创建正确的楼面类型，必须设置正确的楼面厚度、做法、材质等信息。

图8.26　创建2F楼面

2）匹配2F楼面材质

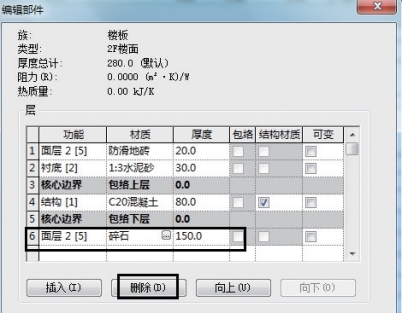

前述楼面与地面的区别，因此楼面材质须将“6面层2[5]”删掉，如图8.28所示，点选第

6栏，单击“删除”即可。

图8.27　编辑2F类型属性

图8.28　编辑2F楼面属性

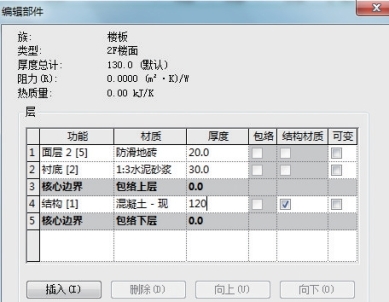

修改“结构[1]”“厚度”为“120”，材质修改为“混凝土-现浇混凝土C35”，其余材质不变，如图8.29所示，完成设置后单击“确定”按钮，关闭“编辑部件”窗口。(www.daowen.com)

图8.29　2F楼面属性

3）布置2F楼面构件

图8.30　设置2F楼面标高

构件定义完成后，开始布置构件。在“属性”面板设置“标高”为“2F”，“自标高的高度偏移”为“0”，按Enter键确认。“绘制”面板中选择“矩形”方式，选项栏中“偏移量”设置为“0”，根据“建施图”中“一层平面图”找到2F地面的位置，将室内地面进行绘制，如图8.30所示。绘制完成后单击“模式”面板中的绿色“√”工具，完成一部分地面的创建。弹出载入跨方向族窗口，点击“否”即可。根据“2F平面图”可知卫生间地面标高为“H-0.100 m”，因此在布置卫生间地面时须设置“自标高的高度…”修改为“-100”，再行绘制矩形框楼板，与“1F地面”操作方法一致。根据“2F平面图”，排烟井和楼梯间、电梯间不设楼板，后续章节将讲述楼梯间的楼板设置方法。

单击“快速访问栏”中保存按钮，保存当前成果。

8.2.3　创建屋面板构件类型

1）创建屋面板

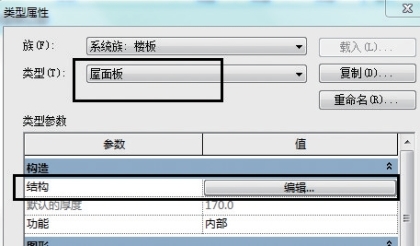

在“项目浏览器”中展开“楼层平面”视图类别，双击“屋顶层”视图名称，进入“屋顶层”楼层平面视图。单击“结构”选项卡“结构”面板中的“楼板”下拉的“楼板：结构”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，单击“复制”按钮，弹出“名称”窗口，输入“屋面板”，单击“确定”按钮关闭窗口。单击“结构”右侧“编辑”按钮，如图8.31所示，进入“编辑部件”窗口。

图8.31　编辑屋面板类型

2）匹配屋面板材质

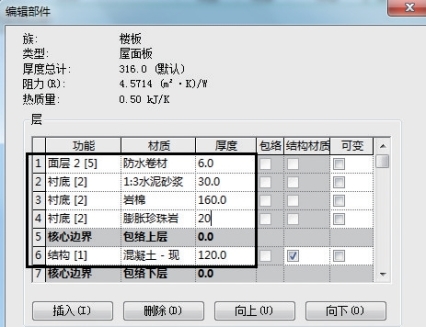

要创建正确的屋面板类型，必须设置正确的楼面厚度、做法、材质等信息（材质信息如没有，需要选取相近材质进行复制、重命名操作），如图8.32所示。

图8.32　屋面板材质

3）布置构件

构件定义完成后，开始布置构件。在“属性”面板设置“标高”为“屋顶层”，“自标高的高度偏移”为“0”，按Enter键确认。“绘制”面板中选择“拾取线”方式，选项栏中“偏移量”设置为“0”，沿食堂外侧梁中心线依次拾取，（垂直梁和水平梁直接拾取一根，出现多次弯折需多次拾取）生成楼板边界轮廓，如图8.33所示。

图8.33　拾取线

图8.34　楼板轮廓线

4）修改编辑楼板轮廓

如图8.34所示为楼板轮廓线，单击“修改∣创建楼板边界”上下文选项卡“修改”面板中的“修改/延伸为角（TR）”工具，单击M轴的紫色楼板线，然后单击1轴的紫色楼板线，此时两条紫色楼板线相连。同样的方法，使用“修改/延伸为角（TR）”对其他位置屋面板线进行编辑修改。尤其注意K—F轴线间内缩进去的2轴线位置，如若不易修改可采用绘制“直线”命令操作编辑。

5）完成楼板绘制

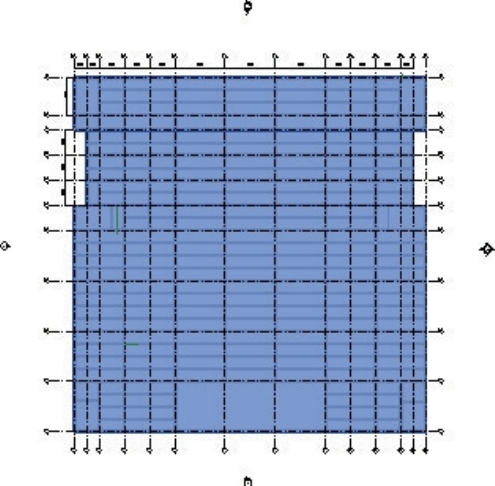

全部修改绘制完成后，再次单击“模式”面板中的绿色“√”工具（图8.35），修改楼层边界，弹出“载入跨方向族窗口”，单击“否”即可关闭（图8.36），按Esc键两次退出绘图模式。此时绘制的整块屋面板以蓝色选中状态显示，如图8.37所示。按Esc两次退出屋面板选择状态。

图8.35　修改楼层边界

图8.36　提示

6）保存成果

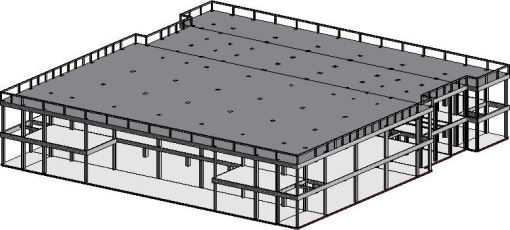

单击“快速访问栏”中保存按钮，保存当前成果。单击项目浏览器中“食堂”中“三维视图”下拉菜单“三维”，显示绘制成果，如图8.38所示。

图8.37　选中楼板

图8.38　三维图
