梁承托着建筑物上部构架中的构件及屋面的全部重量，是建筑上部构架中最为重要的部分；从功能上分，有结构梁，如基础地梁、框架梁等，与柱、承重墙等竖向构件共同构成空间结构体系，有构造梁，如圈梁、过梁、连系梁等，起到抗裂、抗震、稳定等构造性作用；从结构工程属性分，有框架梁、剪力墙支承的框架梁、内框架梁等；从施工工艺分，有现浇梁、预制梁等；从材料上分，工程常用的有型钢梁、钢筋混凝土梁等。

Revit软件中提供了梁、支撑、梁系统和桁架四种创建结构梁的方式。其中，梁和支撑生成梁图元方式与墙类似；梁系统则在指定区域内按指定的距离阵列生成梁；桁架是通过放置“桁架”族，设置族类型属性中的上弦杆、下弦杆、腹杆等梁族类型，生成复杂形式的桁架图元。本节以食堂为例，讲解采用梁命令来创建结构梁的操作步骤。梁是用于承重用途的结构图元，每个梁的图元是通过特定梁族的类型属性定义的。

8.1.1　创建梁构件类型

1）建立1F结构梁类型

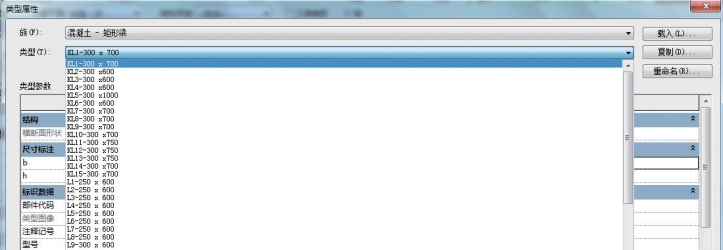

根据“1F梁平面布置图”先建立1F结构梁构件类型。在“项目浏览器”中展开“楼层平面”视图类别，双击“1F”视图名称，进入“1F”楼层平面视图。单击“结构”选项卡“结构”面板中的“梁”工具，单击“属性”面板中的编辑类型，打开“类型属性”窗口，在“族（F）”后面的下拉小三角中选择“混凝土-矩形梁”，此时“类型（T）”后面显示为“300×600 mm”。如若没有此类型，单击“载入（L）”，依次双击“China”菜单中“结构”—“框架”—“混凝土”—“混凝土矩形梁”即可载入，如图8.1所示。

图8.1　建立梁类型

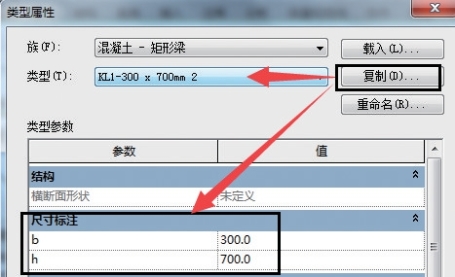

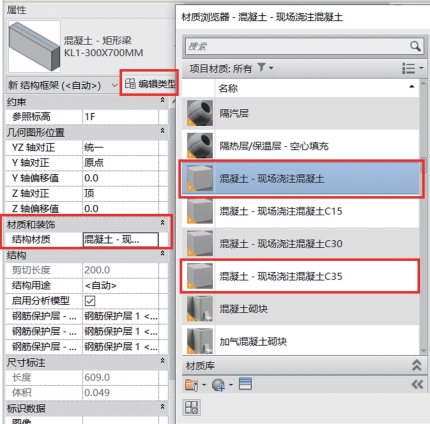

单击“复制”按钮，弹出“名称”窗口，输入“KL1-300×700”，单击“确定”关闭窗口，在“b”位置输入“300”，“h”位置输入“700”。单击“确定”按钮，退出“类型属性”窗口。单击“属性”面板中的“结构材质”右侧按钮，选择材质为“混凝土-现场浇筑混凝土-C35”。若没有此材质，单击“混凝土-现场浇筑混凝土”，按右键“复制”，生成修改即可，如图8.2和图8.3所示。

2）创建其他结构梁类型

依据上述方法，绘制其他类型梁构件。全部输入完成后，“类型属性”窗口中的构件类型如图8.4所示。

图8.2　梁编辑类型

图8.3　梁编辑尺寸

图8.4　其他梁类型属性

8.1.2　布置1F梁构件

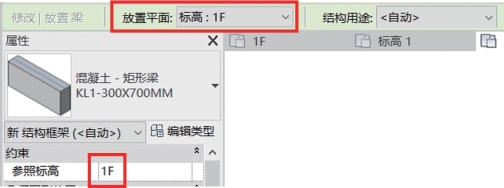

构件定义完成后，开始布置构件。根据“1F梁平面布置图”布置1F结构梁。在“属性”面板中找到KL1-300×700，Revit自动切换至“修改∣放置梁”上下文选项卡，单击“绘制”面板中的“直线”工具，选项栏“放置平面”选择“标高：1F”，如图8.5所示。

图8.5　梁设置标高

1）布置梁

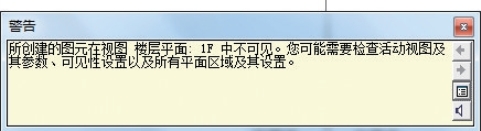

鼠标移动到1轴与A轴交点位置处，单击左键作为结构梁的起点，向右移动鼠标指针，鼠标捕捉到6轴与A轴交点位置处，单击左键作为结构梁的终点。弹出如图8.6所示的“警告”窗口，单击右上角叉号关闭即可。

图8.6　警告

2）修改视图范围

由于绘制完毕的梁顶部与1F标高5.1 m一致，因此想在“1F”楼层平面视图中看到绘制出来的结构梁图元，需要对当前“1F”楼层平面视图进行可见性设置，即调整视图范围。

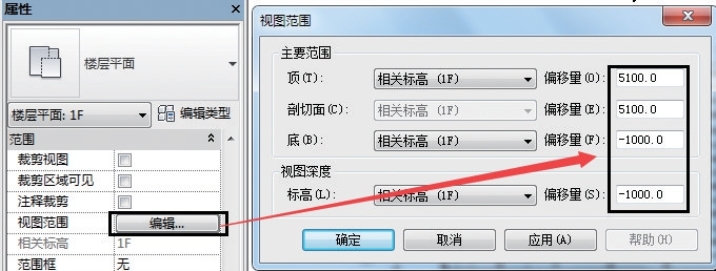

先按两次Esc键退出绘制结构梁图元命令，当前显示为“楼层平面”的“属性”面板，单击“属性”面板中“视图范围”右侧的“编辑”按钮，打开“视图范围”窗口，在“顶（T）”后面“偏移量（O）”处输入“5 100”，“剖切面（C）”后“偏移量（E）”处输入“5 100”，“底（B）”后面“偏移量（F）”处输入“-1000”，视图深度偏移量（S）输入“-1000”，如图8.7所示，单击“确定”按钮，关闭窗口。绘制结构梁KL1-300×700显示在绘图区域，如图8.8所示。

图8.7　编辑视图范围

图8.8　视图可见

3）精确修改梁位置

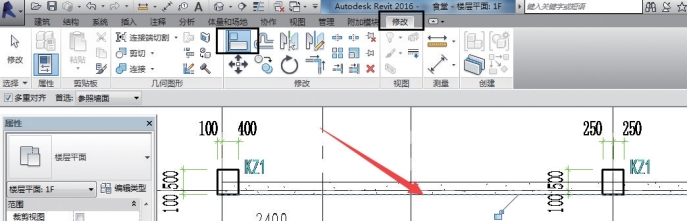

单击“修改”选项卡“修改”面板中的“对齐”工具，鼠标指针变为带有对其图标的样式，左键单击要对齐的柱子的下边线，以此作为对齐的参照线，然后选择要对齐的实体结构梁KL1-300×700的下边线，此时结构梁KL1-300×700下边线与左右两侧柱的下边线完全对齐，如图8.9所示。

图8.9　修改梁水平位置

4）修改标高

按两次Esc键退出对齐操作命令，梁图元位置已经修改正确，现对梁图元进行标高修改。以满足结施图中“一层梁配筋图”下标注要求（标高H=5.100 m）。单击绘制的梁KL1-300×700，修改命令栏中“起点标高偏移”为“5 100”，“终点标高偏移”为“5 100”，如图8.10所示。(www.daowen.com)

5）布置其他梁

图8.10　修改梁标高

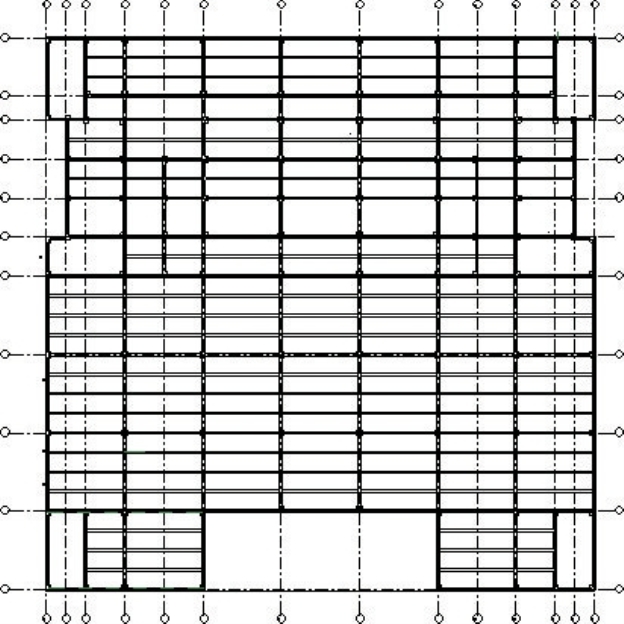

参照上面的操作方法，依次选择KL2-300×600，KL3-300×600，KL4-300×600，KL5-300×1000，KL6-300×600，KL7-300×700，KL8-300×700，KL9-300×700，KL10-300×700，KL11-300×750，KL12-300×750，KL13-300×750，KL14-300×700，KL15-300×700，L1-250×600，L2-200×400，L3-250×600，L4-250×600，L5-250×600，L6-250×600，L7-250×600，L8-250×600，L9-200×400，L10-250×600，L11-300×600结构梁进行布置，布置完成后根据“1F梁平面布置图”结构梁平面定位信息，使用“对齐”工具对结构梁位置进行精确修改，完成后如图8.11所示。

图8.11　梁平面视图

6）修改梁标高

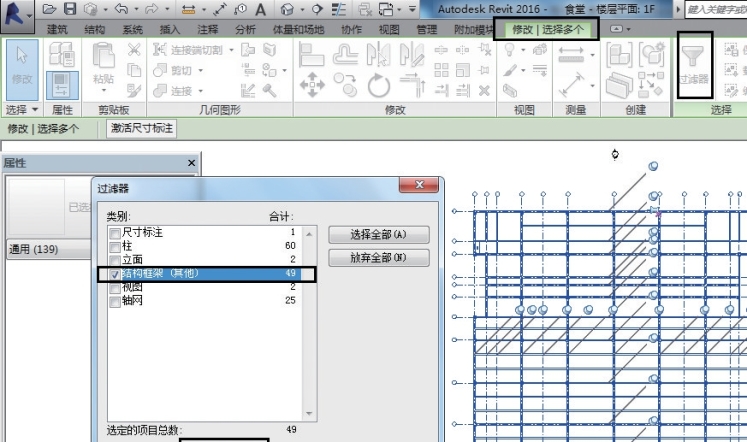

对刚绘制的1F其他结构梁图元进行标高修改，可以采用便捷方法统一进行。移动鼠标滚轮缩放绘图区域模型，当全部图形均在绘图区域显示后，按住鼠标左键自左上角向右下角，全部框选绘图区域构件。框选完毕后，Revit自动切换至“修改∣选择多个”上下文选项，单击“选择”面板中的“过滤器”工具，弹出“过滤器”窗口，只勾选“结构框架（其他）”类别，其他构件类别取消勾选，如图8.12所示，单击“确定”按钮，关闭窗口。

图8.12　快速选择同高度梁

此时模型中仅有结构梁被选中，在结构梁的“属性”面板中设置“参照标高”为“1F”，“起点标高偏移”为“5 100.0”，“终点标高偏移”为“5 100.0”，如图8.13所示，按Enter确认，再按两次Esc键退出结构梁选择状态。

7）平铺视图

图8.13　修改梁标高

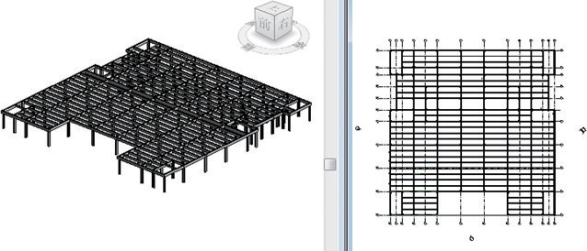

绘制好的梁图元可以平面和三维视图同时看，单击“快速访问栏”中三维视图按钮，切换到三维视图，单击“视图”选项卡“窗口”面板中的“平铺”工具（图8.14），“1F”楼层平面视图与三维模型视图同时平铺显示在绘图区域，如图8.15所示。

图8.14　平铺命令

8.1.3　布置2F梁构件

依据“2F梁平面布置图”继续绘制二层梁。

图8.15　平铺视图

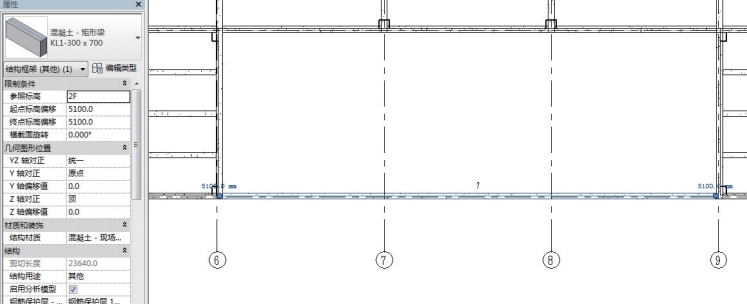

由“2F梁平面布置图”可知与1F梁布置情况基本一致，可采用“过滤器”（选择结构框架（其他）和“复制”“粘贴板”快速操作，参照2F柱绘制方法操作，在此不赘述。仅需在A轴线及6和8轴线间设一道梁，选择“KL1-300×700”，参照标高选择“2F”，“起点标高偏移”设为“5 100”，“终点标高偏移”设为“5 100”，如图8.16所示。

图8.16　设置2F梁

8.1.4　新建圈梁

根据图纸查阅圈梁构件的尺寸、定位、属性等信息，保证圈梁模型布置的正确性。圈梁位于女儿墙顶部，平面位置与女儿墙一致。根据图纸可以QL1为“200×200”，女儿墙底部标高为10.2 m，顶部标高为11.7 m，QL1的高度为200 mm，也就是屋顶层QL1的标高为11.5~11.7 m；根据“混凝土强度等级”表格可知，圈梁的混凝土强度等级为C30。

1）建立圈梁类型

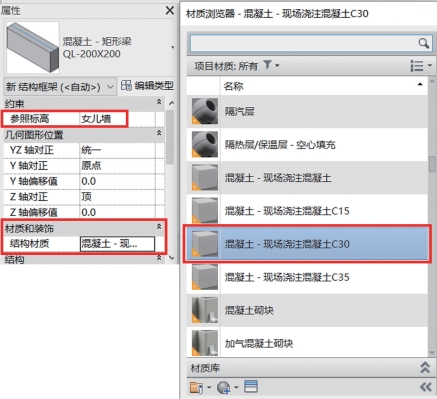

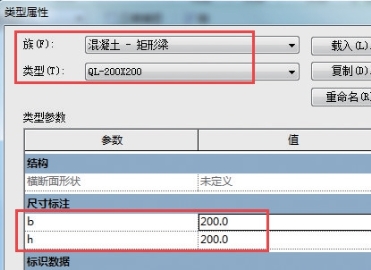

双击“项目浏览器”中“女儿墙”楼层平面视图，单击“结构”选项卡“结构”面板中的“梁”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，在“族（F）”后面的下拉小三角中选择“混凝土-矩形梁”，单击“复制”按钮，弹出“名称”窗口，输入QL-200×200，单击“确定”按钮关闭窗口，在“b”位置输入“200”，“h”位置输入“200”，如图8.17所示，单击“确定”按钮，退出“类型属性”窗口。单击“属性”面板中的“结构材质”右侧按钮，选择材质，复制生成为“混凝土-现场浇筑混凝土-C30”。“属性”面板中参照标高为“女儿墙”，如图8.18所示。

图8.17　设置圈梁

图8.18　圈梁属性设置

2）布置圈梁

根据“屋顶平面图”布置女儿墙圈梁。适当放大区域，移动鼠标指针到1与A轴线的交点位置，单击作为圈梁绘制的起点，沿外围轴线绘制完模型，移动鼠标指针到1和A轴线交点位置，单击作为圈梁绘制的终点。完成后按Esc键两次退出圈梁绘制模式。单击“快速访问栏”中三维视图按钮，切换到三维，查看模型成果，如图8.19所示。

图8.19　圈梁三维视图

单击“快速访问栏”中保存按钮，保存当前成果。
