7.3.1　布置“1F”结构柱

1）布置柱

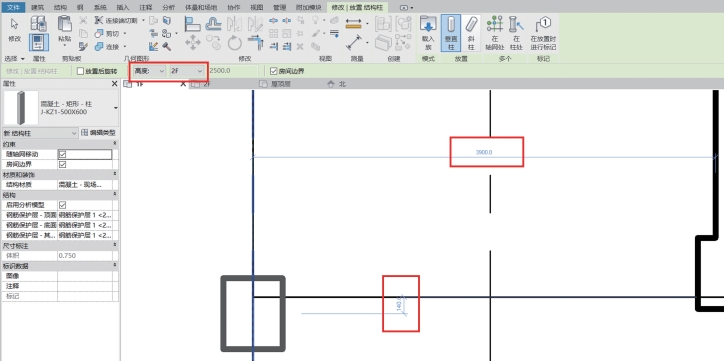

根据“柱平面布置图”，在“建筑—构建—柱—柱：建筑”面板中找到“J-KZ1-500×600”，Revit自动切换至“修改∣放置结构柱”上下文选项卡，选项栏选择“高度”，到达高度选择“2F”。鼠标移动到1轴与A轴交点位置处，对齐插入的CAD图纸中的“KZ1”，点击左键，布置“J-KZ1-500×600”，要注意对齐同时上面和右面有默认的尺寸标识。如图7.17所示。布置柱后，按两次Esc键，退出柱命令。

注意：Revit软件提供了两种确定柱高度的方式：高度和深度。高度方式是指从当前标高到达的标高方式确定柱高度；深度是指从设置的标高到达当前标高的方式确定柱高度。

图7.17　布置柱构件

2）调整柱位置

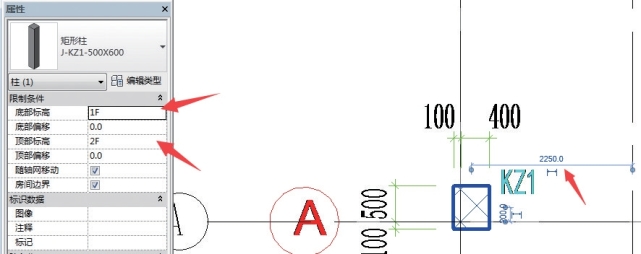

旁边显示的默认尺寸标识可以进行修改，以校正放置位置。默认显示“2240”，而柱中心距离右侧轴线为“2250”（1、2轴线间距2400-150=柱中心距左侧轴线距离=2250），因此单击“2240”，进入编辑状态，修改为“2250”，并按回车Enter键确认，如图7.18所示，默认显示距下侧轴线“200”正确（柱中心距下侧A轴线距离为200），不需修改，同时检查柱底部标高为1F和顶部标高为2F，左键单击空白位置确认完成。

参照以上的操作方法，依次选择J-KZ2-450×450、J-KZ3-600×600、J-KZ4-400×400建筑柱进行布置，布置完成后，按两次Esc键退出柱命令。再根据“柱平面布置图”对柱位置进行精确修改。

图7.18　修改柱位置

3）显示三维视图

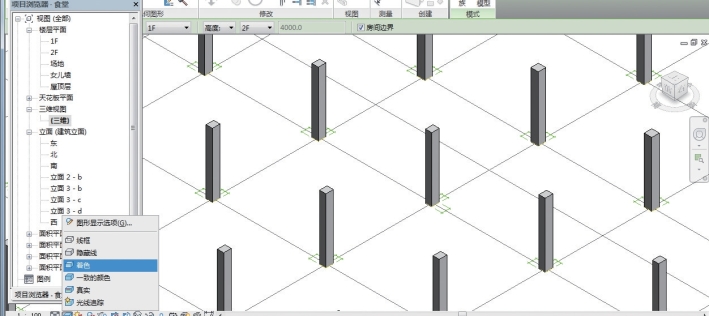

完成后，单击“快速访问栏”中的“三维视图”按钮，切换到“三维”，单击下方视觉样式中“着色”，为节约内存、提高运行速度，也可以选择“线框”模式，如图7.19所示。

(www.daowen.com)

图7.19　调整着色

单击“快速访问栏”中保存按钮，保存当前成果。

7.3.2　绘制“2F”柱

“1F”楼层平面视图柱绘制完成后，开始绘制“2F”楼层平面视图柱。查阅“食堂柱明细表”“2F柱平面布置图”可知，2F柱与1F柱位置一致，且柱截面尺寸没有变化。为方便绘图，可以直接复制1F柱到2F，再进行后期的修改即可。

注意：仅在楼层间柱子布置相同时可采用复制的方法，如果柱子尺寸和类型有变化，则需要根据要求详细绘制，在此不赘述。

1）快速创建“2F”楼层平面视图柱

利用“过滤器”及“复制到剪贴板”工具快速建立“2F”楼层平面视图柱。左键单击“1F”楼层平面视图，激活视图。移动鼠标滚轮适当缩放绘图区域模型，当前模型全部显示在绘图区域后，按住鼠标左键自左上角向右下角全部框选绘图区域构件。

2）用过滤器选择柱

框选完毕后，Revit自动切换至“修改∣选择多个”上下文选项卡，单击“选择”面板中的“过滤器”工具，弹出“过滤器”窗口，只勾选“柱”类别，其他构件类别取消勾选，单击“确定”按钮，关闭窗口。

3）复制柱

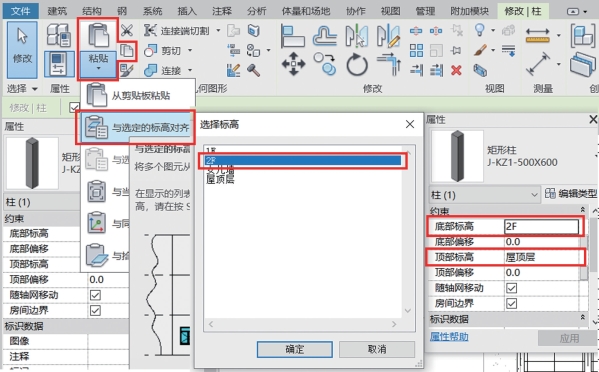

此时Revit自动切换至“修改∣柱”选项卡，单击“剪贴板”面板中的“复制到剪贴板”工具，然后单击“粘贴”下的“与选定的标高对齐”工具，弹出“选择标高”窗口，选择“2F”，单击“确定”按钮，关闭窗口。此时“1F”柱已复制到“2F”柱，属性栏更新为“底部标高”为“2F”，“顶部标高”为“屋顶层”，如图7.20所示。

图7.20　与选定标高对齐复制柱

单击“快速访问栏”中保存按钮，保存当前成果。
