鉴于图纸较大，柱较多，为方便放置构件，可以插入初设阶段的CAD图纸，作为放置柱的基准图。

7.2.1　链接CAD

依次单击“插入”—“链接CAD”（图7.7）。选择处理后的图纸“1F柱平面布置图”（注意：“导入单位”务必选择“毫米”，否则CAD图与Revit图不能一一对应），“定位”选择“自动-原点到原点”，放置“1F”，“定向到视图”处务必打“√”，否则其他楼层也能看到这张CAD图，易造成图纸相互干扰，如图7.8所示。确认操作正确之后单击“打开”按钮。

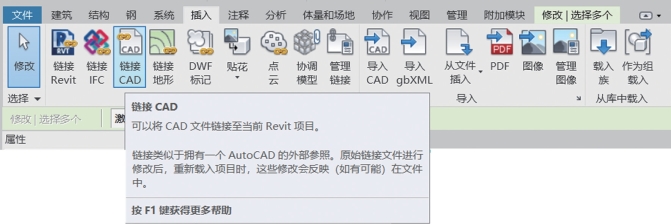

图7.7　链接CAD

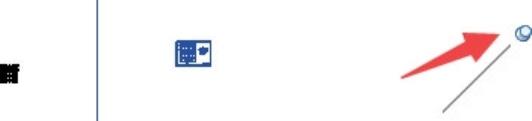

将图形缩小，右侧可以看到插入的CAD图纸，单击导入的图纸，出现“锁”，如图7.9所示，再单击“锁”则打开，如图7.10所示。

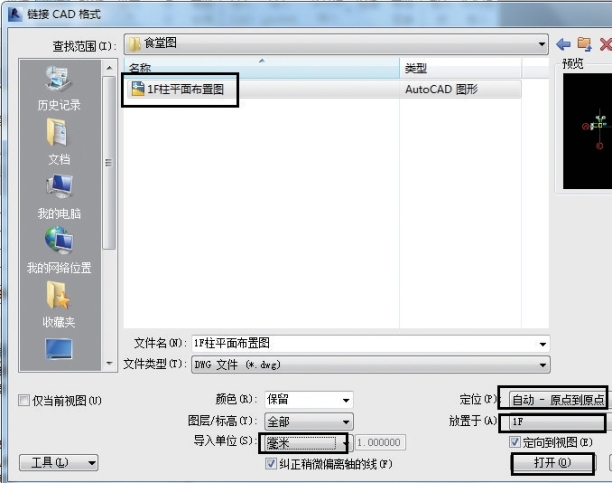

图7.8　链接CAD格式

图7.9　链接CAD锁

图7.10　链接CAD开锁

7.2.2　对齐轴线

1）对齐纵向轴线与链接CAD图纸

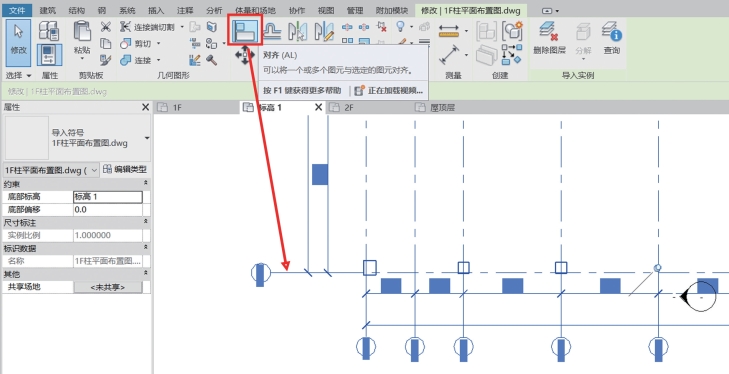

默认进入“修改∣1F柱平面布置图”，单击“修改”中“对齐”命令，然后滚动鼠标滚轮放大图纸，单击Revit图中A轴线，如图7.11所示，点击Revit图中A轴线后变为蓝色轴线；再滚动鼠标滚轮缩放图纸，找到插入的CAD图纸，调整到合适大小点击A轴线，单击CAD图纸中A轴线后变为蓝色轴线，并自动与Revit图中“A轴线”水平对齐。

(www.daowen.com)

图7.11　对齐A轴线

2）对齐横向轴线与链接CAD

继续滚动鼠标滚轮放大图纸，单击Revit图中1轴线，如图7.12所示；点击链接CAD中1轴线后变为蓝色轴线，如图7.13所示；再滚动鼠标滚轮缩放图纸，找到插入的CAD图纸，调整到合适大小并单击1轴线，使其变为蓝色轴线，并自动与Revit图中1轴线水平对齐，并实现Revit图与插入的CAD图纸1和A轴线交点对齐，即原点对齐，如图7.14所示，再按两次Esc键退出命令。

图7.12　单击Revit中1轴线

图7.13　单击CAD中1轴线

图7.14　对齐1轴线

3）锁定CAD图纸

单击插入CAD图纸，出现锁图（图7.15），单击锁进行锁定，如图7.16所示。

图7.15　单击CAD锁

图7.16　锁定CAD图
