7.1.1　载入“建筑柱”族文件

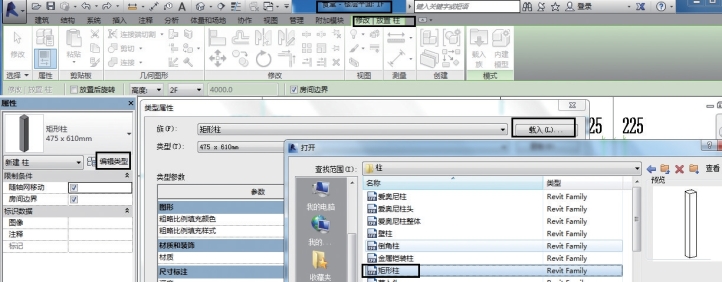

在“项目浏览器”中展开“楼层平面”视图类别，双击“1F”视图名称，进入“1F”楼层平面视图。单击“建筑”选项卡“建筑”面板中“构建∣柱”的“柱：建筑”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，单击“载入”按钮，弹出“打开”窗口，默认进入Revit族库文件夹；单击“建筑”文件夹，“柱”文件夹，“矩形柱”，单击“打开”命令，载入到食堂项目中，如图7.1所示。“类型属性”窗口中“族”和“类型”对应刷新，如图7.2所示。

图7.1　载入柱族

图7.2　柱类型属性

7.1.2　建立建筑柱构件类型

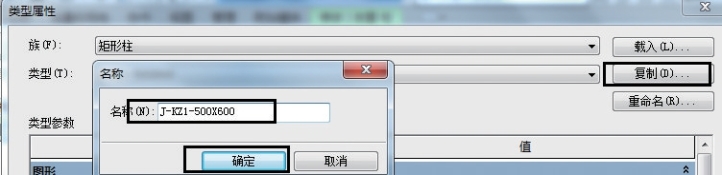

单击“复制”按钮，弹出“名称”窗口，输入“J-KZ1-500×600”（注意：建筑柱前面的“J”为建筑的汉语拼音首字母），单击“确定”按钮关闭窗口。如图7.3所示。

图7.3　创建族名称(www.daowen.com)

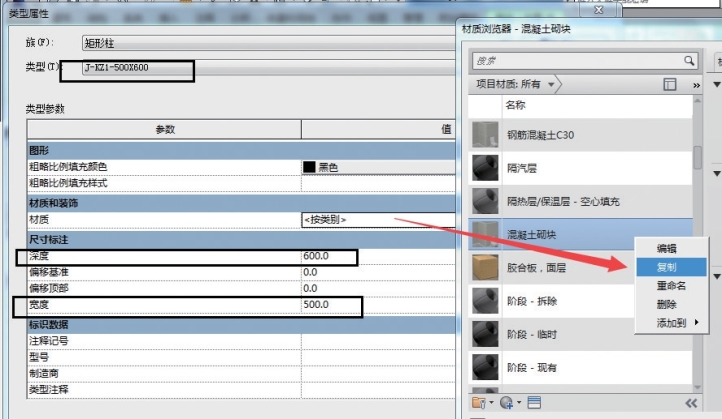

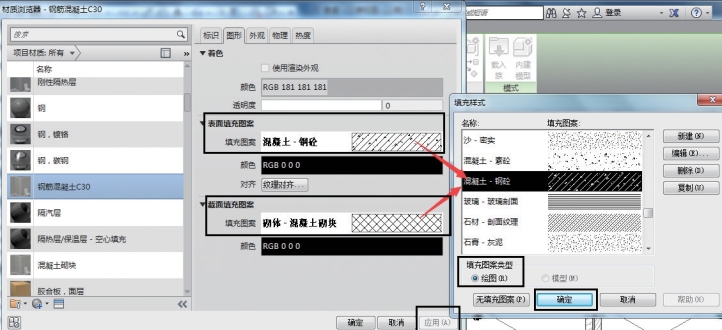

根据“柱平面布置图”中“柱配筋表”的信息，分别在“深度”位置输入“500”，“宽度”位置输入“600”。单击“确定”按钮，退出“类型属性”窗口。单击“属性”面板中的“材质<按类别>”按钮，选择材质为“钢筋混凝土C30”，若没有这一材质，就单击“混凝土砌块”然后单击右键“复制”，新生成的材质修改为“钢筋混凝土C30”，单击“确定”按钮，如图7.4所示。单击“钢筋混凝土C30”右侧“表面填充图案∣填充图案”和“截面填充图案”，上下滑动选项条，选择“绘图”“混凝土-钢砼”后单击“确定”“应用”按钮，如图7.5所示。

图7.4　创建柱材质

图7.5　创建材质图形

7.1.3　创建其他柱

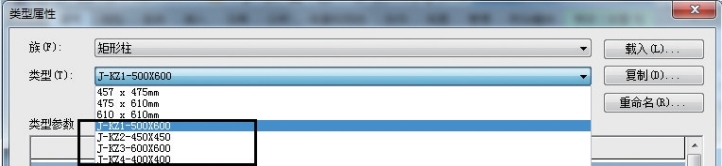

同上述方法，根据“柱平面布置图”中“柱明细表”的信息，建立其他建筑柱构件类型并进行相应尺寸及材质的设置。全部输入完成后，“类型属性”窗口中构件类型如图7.6所示。

图7.6　创建柱其他类型
