轴线是建筑物主要承重构建的定位线，又称定位轴线。由不同方向的定位轴线组成的轴线网称为轴网。在绘制建筑平面图之前，要先绘制轴网。轴网分为直线轴网、斜交轴网和弧线轴网。Revit软件会自动为每个轴网编号，本书仅介绍直线轴网的绘制。

打开Revit软件，根据提供的食堂图纸，完成食堂轴网体系的建立。

6.2.1　进入楼层平面视图

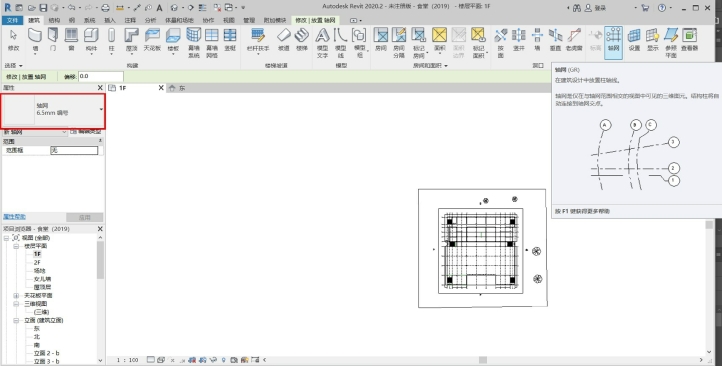

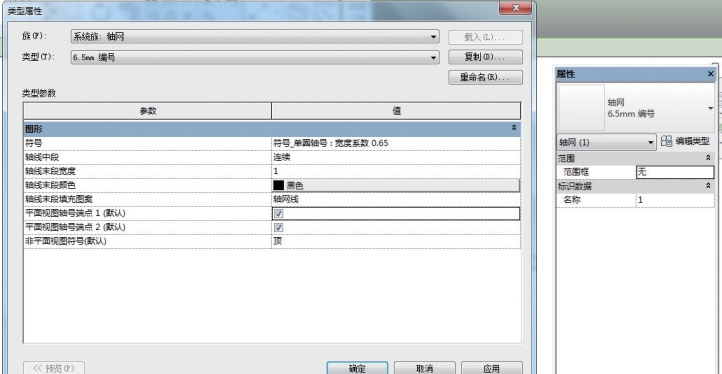

根据“1F平面图”中轴网信息进行Revit轴网的绘制。在上述已完成项目成果的基础上，双击“项目浏览器”中“1F”切换至“1F楼层平面视图”，单击“建筑”选项卡“基准”面板中的“轴网”工具，自动切换至“修改∣放置轴网”，进入轴网放置状态，“绘制”面板中绘制方式为“直线”，“属性”选择“轴网∣6.5 mm编号”，如图6.20所示。单击“编辑类型”，将“平面视图轴号端点1”和“平面视图轴号端点2”都确认打钩“√”，单击“确定”按钮，如图6.21所示。

图6.20　轴网属性

图6.21　编辑轴网类型属性

6.2.2　绘制竖向轴线

1）绘制第一根竖向轴线

移动鼠标指针至空白绘图区域左下角位置后单击，作为轴线起点，沿垂直方向向上移动鼠标指针至左上角位置时，单击鼠标左键完成第一条轴线的绘制，Revit自动为该轴线编号1。

确定起点后，按住“Shift”键不放，Revit将进入正交绘制模式，可以约束在水平或垂直方向的绘制，如图6.22所示。

2）绘制第二根竖向轴线

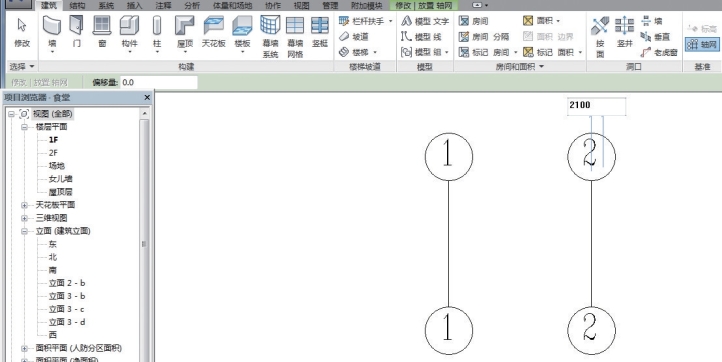

确认Revit处于放置轴线状态，移动鼠标指针至轴线1起点右侧任意位置，Revit自动捕捉该轴线的起点，给出端点对齐捕捉参考线，并在鼠标指针与轴线1间显示临时尺寸标注，输入“2000”并按Enter键确认，将距离1轴线右侧2 000 mm处确认为第二根轴线的起点，沿垂直方向向上移动鼠标，直至捕捉到1根轴线另一端点时单击鼠标左键，完成第2根轴线绘制。该轴线自动编号为2，如图6.23所示，再按Esc键两次退出轴网绘制模式。

图6.22　绘制轴线①

图6.23　绘制轴线②

3）利用复制快速创建轴线

选择2号轴线，自动切换至“修改∣轴网”上下文选项卡，单击“修改”面板中“复制”，选择“约束”和“多个”，鼠标左键点击2号轴线任意位置，向右移动输入“2 000”，如图6.24所示绘制轴线3，按Enter键即为生成3号轴线；继续输入“4 000”，按Enter键，即为生成4号轴线；依次完成至14号轴线。完成后，按Esc键退出“复制”命令。

图6.24　绘制轴线3

4）对竖向轴线进行尺寸标注

调整轴线长度，单击任意轴线圆圈端部，生成小圆圈，用鼠标左键拖曳至合适位置，单击左键完成操作，如图6.25所示。

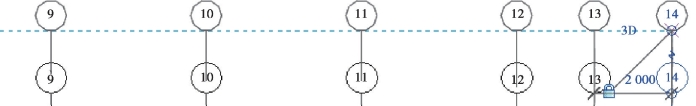

图6.25　调整轴线长度

单击“注释”选项卡“尺寸标注”面板中的“对齐”工具，鼠标指针依次点击轴线1到轴线14，随鼠标移动出现临时尺寸标注，左键单击空白位置，生成线型尺寸标注，以此来检查刚才复制轴线的正确性，如图6.26所示。

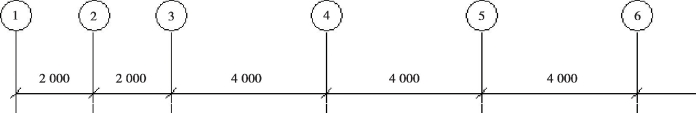

图6.26　轴线临时尺寸标注

6.2.3　绘制水平定位轴线

1）绘制第一根水平定位轴线

单击“建筑”选项卡“基准”面板中的“轴网”工具，继续使用“绘制”面板中“直线”方式，沿水平方向绘制第一根水平轴线，Revit自动按轴线编号累计加1的方式命名该轴线为15，如图6.27所示，第一根横向轴号被编为15，而横向轴线的编号规则为从下往上用大写英文字母从A开始编号。

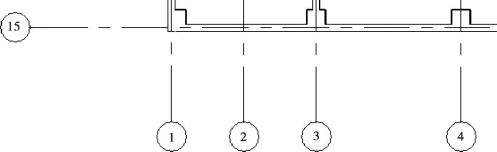

图6.27　绘制水平轴线

2）修改轴线编号

Revit会延续上一个轴号的属性（数字或字母）为下一根轴线编号。选择15号轴线，单击轴线标头中的轴线编号，进入编号文本编辑状态，删除原有编号值，输入“A”，按Enter键确认，该轴线编号将修改为A，如图6.28所示，后续绘制的轴线会以大写英文字母依次编号。

图6.28　修改水平轴线A

3）绘制其他水平定位轴线

选择A轴线，单击“修改”面板中“复制”工具，进入复制编辑状态，勾选选项栏“约束”选项，取消勾选“多个”选项。单击A轴线任意一点作为复制基点，向上移动鼠标，输入“8 000”，按Enter键确认。在A轴线上方生成轴线，Revit自动编号为B，如图6.29所示。

(www.daowen.com)

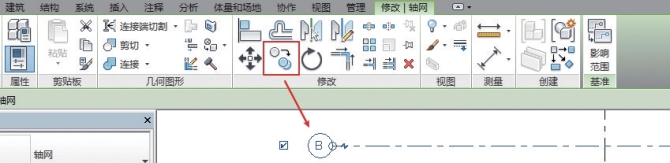

图6.29　生成轴线B

同样操作生成图纸所需所有水平定位轴线。为检验水平轴线正确性，单击“注释”菜单下“对齐”命令进行尺寸标注。

注意：规范规定“I、O、Z不得用于定位轴线编号”，在Revit自动编号为生成“I”时，点击“I”编号，进行修改为“J”，后续生成轴线自动为“K”，如图6.30所示。

4）删除尺寸标注

图6.30　纵向轴线

检查轴线绘制位置无误后，单击尺寸标注，选择“修改∣尺寸标注”中“删除”命令，即可删除，如图6.31所示。

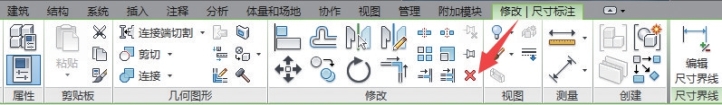

图6.31　删除尺寸标注命令

6.2.4　完成轴线绘制

1）调整立面视图符号位置

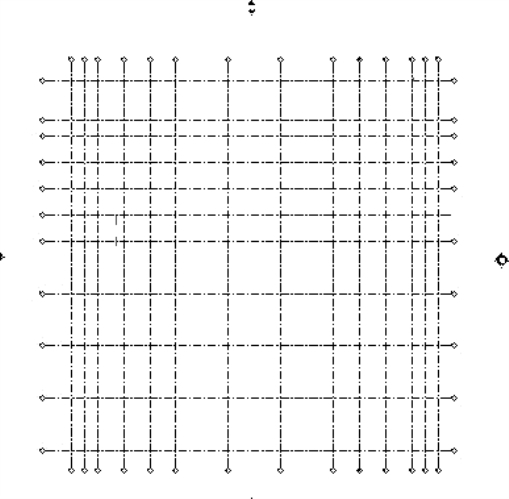

绘图区域符号表示项目中的东、南、西、北各立面视图的位置。分别框选这四个立面视图符号，将其移动至轴线外，完成轴网操作，如图6.32所示。

图6.32　轴网

2）根据项目基点调整轴网位置

①在1F楼层平面视图空白位置，输入快捷键命令“V”—“V”（两次输入“V”），调出“楼层平面：1F的可见性/图形替换”窗口，在“模型类别”页签中找到“场地”，在“场地”下拉菜单中找到“项目基点”勾选，如图6.33所示。此时绘图区域出现蓝色原点，如图6.34所示。

②在“1F楼层平面视图”中，按住鼠标左键从左下角到右上角将绘图区域内轴网、尺寸标注、东、南、西、北视图，项目基点全部选中，如图6.35所示。在当前选中状态下，按住键盘Shift键，鼠标就在“项目基点”处，当出现“—”图标时，左键单击“项目基点”，此时将“项目基点”排除在选中状态之外，即不再被选中，如图6.36所示。

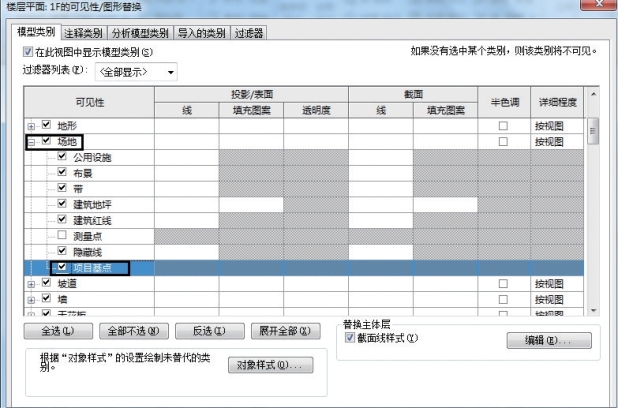

图6.33　可见性

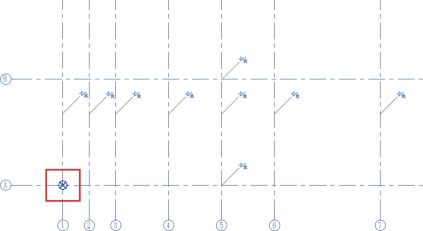

图6.34　项目基点

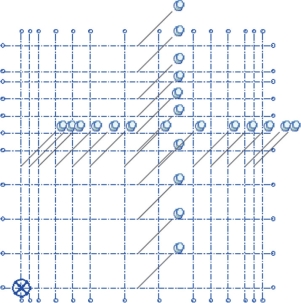

图6.35　全选绘图界面

图6.36　排除选中项目基点

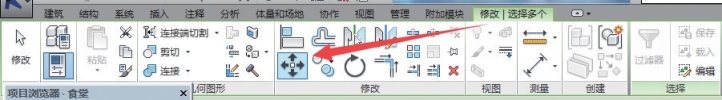

③继续上述操作，单击“修改∣选择多个”上下文选项卡“修改”面板中的“移动”工具（图6.37）。滚动鼠标滚轮将轴网左下角放大在主界面，左键单击1轴与A轴交点，松开鼠标，将其移动指定到“项目基点”位置，如图6.38所示。完成轴网1轴和A轴交点与“项目基点”位置的对齐操作，如图6.39所示。

注意：本项目是用1轴和A轴交点与“项目基点”，在具体实施项目中可以约定某点与项目基点对齐，并保证同一项目的所有模型设置的基点位置一致。

图6.37　移动命令

图6.38　移动到项目基点

图6.39　对齐项目基点

3）锁定轴网

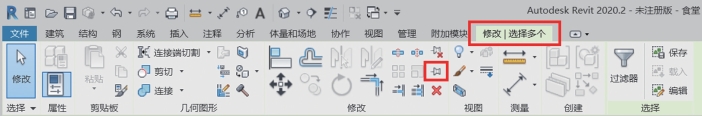

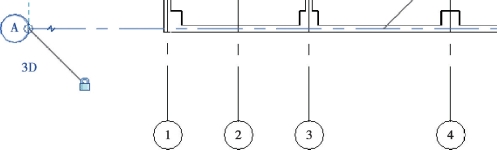

完成上述操作后，单击空白位置，按住鼠标左键，从右下向左上仅仅选择轴网，保证只有完整的轴网被选中，若选中项目基点，按住Shift键将其去除选择状态。单击“修改∣选择多个”上下文选项卡“修改”面板中的“锁定”工具将整个轴网锁定，如图6.40、图6.41所示。

注意：轴网锁定后，将无法进行移动、删除等命令，保证后期建模过程中，创建的模型构件定位正确。

图6.40　锁定命令

图6.41　轴网锁定

单击“快速访问栏”中保存按钮，保存当前项目成果。
