任一幢立体的建筑物，均需要标高来定义垂直高度或建筑内的楼层标高。标高是有限水平平面，用作屋顶、楼板和天花板等以标高为主体的图元参照面。

打开Revit软件，根据提供的“食堂”图纸，完成食堂标高体系的建立。Revit中标高用于反应建筑构件在高度方向上的定位情况。

6.1.1　进入立面视图

在“项目浏览器”中展开“立面”视图类别，切换至南立面视图（图6.1），在绘图区域显示项目样板中默认标高1和标高2，且标高1为“±0.000”，标高2为“4.000”，如图6.2所示。

图6.1　选择南立面

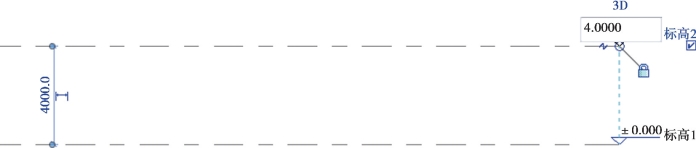

图6.2　南立面标高

6.1.2　绘制新标高

1）创建标高

根据“建施-01”中的标高和层高信息进行标高创建。

单击“标高2”标高线选择该标高，“标高2”高亮显示。鼠标单击“标高2”标高值位置，进入文本编辑状态（图6.3），按Delete键删除文本编辑框内原有数字，输入“5.1”，按Enter键确认，Revit将“标高2”向上移动至5.1 m的位置，同时该标高与“标高1”距离变为5 100 mm。同样方法将“标高2”修改为“2F”，出现命令框“是否希望重命名相应视图”，单击“是”。将“标高1”改为“1F”，出现命令框“是否希望重命名相应视图”，单击“是”，如图6.4所示。

图6.3　修改标高

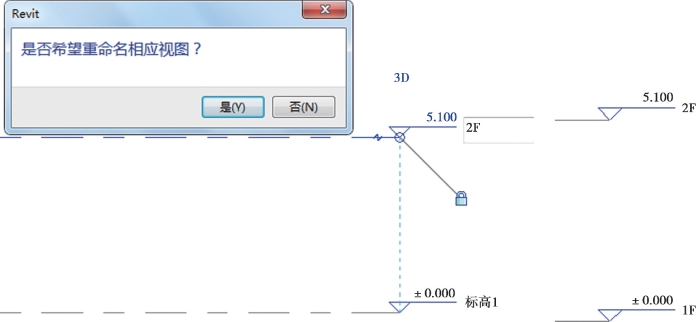

图6.4　重命名视图

2）设置新标高

单击“建筑”选项卡“基准”面板中的“标高”工具（图6.5）Revit自动切换至“修改∣放置标高”上下文选项卡。确认“绘制”面板中标高的生成方式为“直线”，确认选项栏中已经勾选“创建平面视图”，设置“偏移量”为“0”，如图6.6所示。单击选项栏中的“平面视图类型…”按钮（图6.7），Revit弹出“平面视图类型”对话框，选择“楼层平面”，单击“确定”按钮（图6.8），绘制标高时自动创建生成与标高同名的楼层平面视图。

图6.5　标高命令

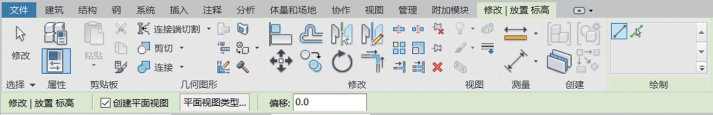

图6.6　修改∣放置标高

图6.7　创建平面视图

图6.8　选择楼层平面视图类型

3）绘制新标高

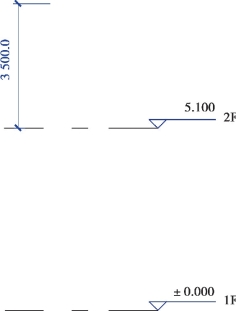

图6.9　绘制新标高(www.daowen.com)

将鼠标移动至标高“2F”上方任意位置，鼠标指针显示为绘制状态，并在指针与标高“二层”间显示临时尺寸标注（临时尺寸标注的单位为mm）。移动鼠标指针，当指针与标高“二层”端点对齐时，Revit将捕捉已有标高端点并显示端点对齐蓝色虚线，单击鼠标左键，确定为标高起点，如图6.9所示。

适当缩放视图，当光标移动至已有标高右侧端点位置时，Revit将显示端点对齐位置，单击鼠标左键完成标高绘制。Revit将自动命名该标高为“1G”，并根据与标高“2F”的距离自动计算标高值，如图6.10所示。按Esc键两次退出标高绘制模式。单击标高“1G”，Revit在标高“2F”和“1G”间显示临时尺寸标注，修改临时尺寸标注值为“5 100”，如图6.11所示。按Enter键确认输入。Revit将自动调整标高为“10.200 m”，如图6.12所示。在“项目浏览器-食堂”中菜单“楼层平面”自动生成“1G”楼层平面视图。单击修改“1G”为“屋顶层”，“是否希望重命名相应视图”，单击“是”。对应的项目浏览器的“楼层平面”中有“屋顶层”楼层平面视图，如图6.13所示。

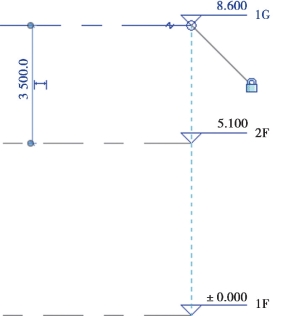

图6.10　绘制标高

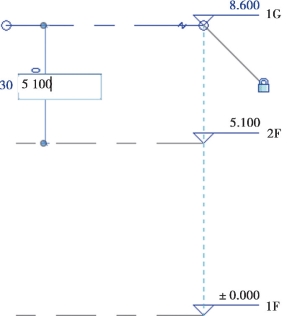

图6.11　修改标高

图6.12　完成标高

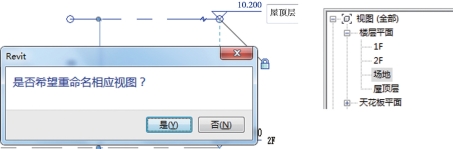

图6.13　修改楼层平面视图

6.1.3　复制方式创建标高

1）复制生成标高

选择标高“屋顶层”，Revit自动切换到“修改∣标高”选项卡，单击“修改”面板中“复制”工具，单击标高“屋顶层”任意一点为复制基点，向上移动鼠标，键盘输入“1500”，按Enter键确认输入，Revit将自动在标高“屋顶层”上方1500 mm处复制生成新标高，并自动命名该标高为“1H”，按Esc键完成复制操作，如图6.14所示。将“1H”改为“女儿墙”，如图6.15所示。

图6.14　复制生成标高

图6.15　修改楼层名称

2）生成楼层平面视图

采用复制方式生成的楼层高度并未同时生成楼层平面视图，并且Revit以黑色标高标头显示没有生成平面视图类型的标高。需要单击“视图/创建/平面视图/楼层平面”工具创建平面，如图6.16所示。Revit弹出“新建楼层平面”对话框，选中“女儿墙”（图6.17），单击“确定”按钮关闭窗口，此时项目浏览器中出现“女儿墙”（图6.18），并默认当前视图切换至“女儿墙”。双击“南立面”回到南立面视图，可以看到标高“女儿墙”的标头与其他标高标头颜色一致。单击“快速访问栏”中保存按钮，保存当前项目成果。

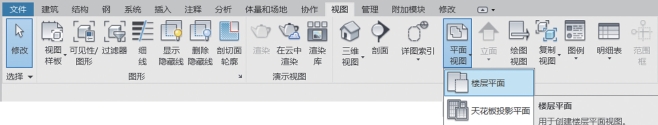

图6.16　创建楼层平面命令

图6.17　新建楼层平面

图6.18　修改后楼层平面视图

6.1.4　调整标高标头

选中某一标高后的蓝色虚线，在锁定状态下拖动蓝色圆点，所有标高线都能同时进行联动拉伸，而单击“锁”标志能够将选中的标高解锁，此时拖动蓝色圆点，则可只对这一标高进行拉伸。单击折线位置可以修改成带折线的标高符号，如图6.19所示。

图6.19　屋顶层标头
