门按所采用材料的不同可分为木门、钢门、铝合金门、塑钢门、玻璃钢门、无框玻璃门等；按开启方式主要分为平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门、卷帘门等。

在Revit软件中，门是基于主体的构件，可以添加到任何类型的墙内，可在平面视图、剖面视图、立面视图或三维视图中添加。选择要添加的门类型，然后指定门在墙上的位置，Revit将自动剪切洞口并放置门。

4.1.1　创建项目

建立普通门M-1和M-2构件类型。

在“项目浏览器”中展开“楼层平面”视图类别，双击“1F”视图名称，进入“1F楼层平面”视图。单击“建筑”选项卡“构建”面板中的“门”工具，单击“属性”面板中的“编辑类型”，打开“类型属性”窗口，单击“载入”按钮，弹出“打开”窗口，找到提供的“China/建筑/门/普通门/平开门/双扇/双扇嵌板连窗玻璃门2”文件夹，单击“打开”命令，如图4.1所示。在“类型属性”窗口中，自动更新出新载入的“族”和“类型”。单击“复制”按钮，弹出“名称”窗口，输入“M1”，单击“确定”按钮关闭窗口。根据建筑施工图中“门窗表及门窗详图”的信息，分别在“高度”位置输入“2 400”，“宽度”位置输入“3 000”，如图4.2所示。“类型标记”改为“M1”，单击“确定”按钮，如图4.3所示。退出“类型属性”窗口，完成“M1”的绘制。用同一个族类型生成“M2”，分别在“高度”位置输入“2 400”，“宽度”位置输入“2 800”，如图4.4所示。

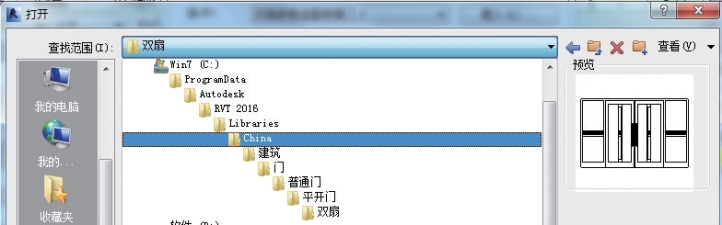

图4.1　选择门型

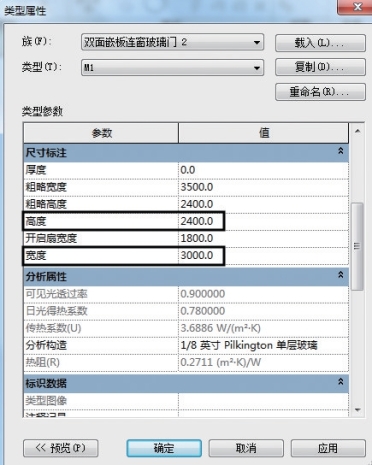

图4.2　M1类型属性

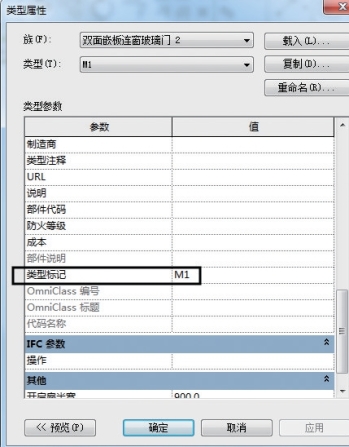

图4.3　M1类型标记

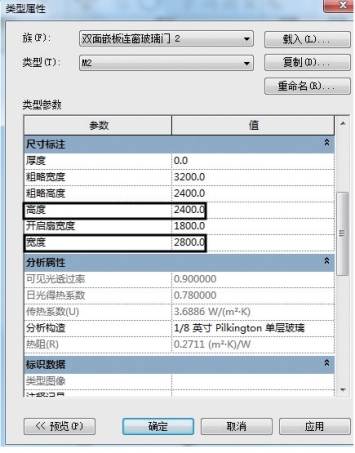

图4.4　M2类型属性

4.1.2　布置门

构件定义完成后，按图进行门的布置。

首先点击平面空白位置，设置“楼层平面/属性/视图范围/顶”为“2000”，如图4.5所示。

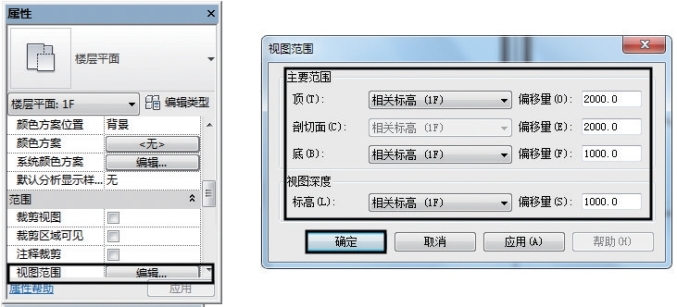

图4.5　调整视图深度

在“属性”面板中找到M1，Revit软件自动切换至“修改|放置门”上下文选项卡，激活“标记”面板中“在放置时进行标记”工具，“属性”面板中“底高度”设置为“0”，适当放大视图，移动鼠标定位在1—3轴线与A轴线墙位置，墙方向显示门预览，并在门两侧与1—3轴线间显示临时尺寸标注，指示门边与轴线的距离。鼠标指针在靠近墙中心线上侧、下侧移动，如图4.6所示。(www.daowen.com)

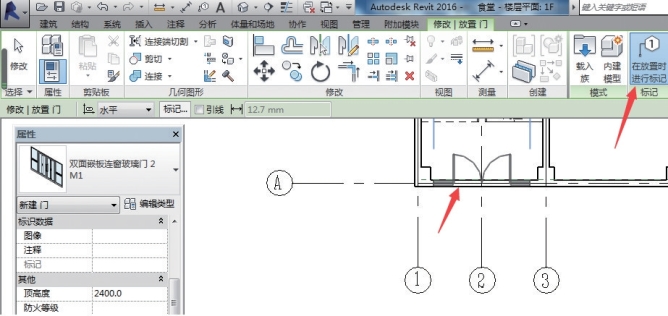

图4.6　标记门

单击门图示，有上下左右箭头，单击箭头可以改变门的开启方向。门两侧有临时尺寸标注，拖动蓝色小圆点至1和3轴线，并输入尺寸数字“500”，如图4.7所示进行操作。再点击空白位置，即为完成M1的插入。

图4.7　M1平面图

按照上述操作方法，将首层M1的图元布置完成。

4.1.3　修改门标记

使用同样的方法，在“属性”面板中找到M2，激活“标记”面板中“在放置时进行标记”工具，“属性”面板中“底高度”设置为“0”，根据“1F建筑施工图”布置M2，调整两侧临时尺寸标注的尺寸数字为“500”，如图4.8所示。由于门标记字头方向应当朝左，先点击空白位置放弃对门的选择，然后单击“M2”门标记，左侧出现“标记-门”属性栏，单击“水平”，调整为“垂直，如图4.9所示。

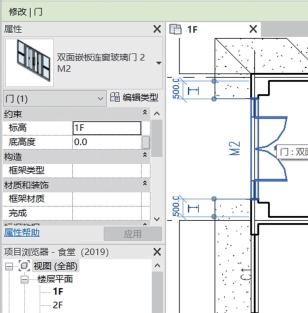

图4.8　M2平面图

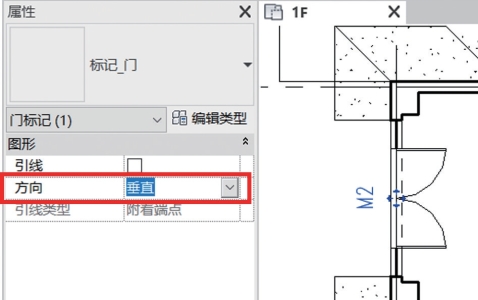

图4.9　标记M2

4.1.4　创建其他门构件

M1、M2创建完成后，开始建立M3和M4构件类型。使用幕墙建立M3和M4构件。

1）建立FHM构件

FHM1为单扇防火门，FHM2为双扇防火门。首先建立FHM1与FHM2构件类型。单击“建筑”选项卡“构建”面板中“门”工具，在“属性”面板中找到“编辑类型”，进入“类型属性”，单击“载入”打开“China”对话框，选择“消防/建筑/防火门/单扇防火门”，单击“打开”，修改“高度”和“宽度”。

根据“1F平面图布置”FHM1和FHM2构件，布置完成后，单击“快速访问栏”中保存按钮，保存当前项目成果。

2）创建2F平面门

激活“2F”楼层平面视图，按照1F楼层平面布置门的方式进行2F门的布置，也可以用“过滤器”工具快速选择1F的“幕墙嵌板、幕墙网格、门、门标记”构件，然后使用“复制到剪贴板、粘贴、与选定的标高对齐”，选择“2F”，快速进行2F门的布置。布置之后单击“快速访问栏”中“保存”按钮，保存当前成果。
