平屋顶结构简单、施工方便、节约材料，屋面可供多种利用，如设露台屋顶花园、屋顶游泳池等。平屋顶也有排水坡度，其排水坡度小于5%，最常用的排水坡度为2%~3%。在Revit软件中，平屋顶的三维建模可采用0%的坡度，出图时在平面图上将排水坡度标注即可，具体操作如下：

先在“立面”建立需要的楼层标高，双击对应标高的“楼层平面”。本例选用默认“建筑样板”的“楼层平面：标高2”。

单击“建筑”选项卡“构建”面板中的“屋顶”中的“屋顶：迹线屋顶”工具，在“属性”面板“编辑类型”中找到“基本屋顶：常规-400 mm”，复制成“常规-200 mm”，单击“确定”按钮，如图2.1所示。

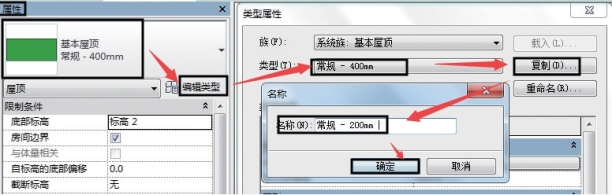

图2.1　屋顶类型属性

在类型属性中找到“结构：编辑”进入“编辑部件”命令，点击“材质”，选择复制生成“钢筋混凝土C30”，厚度改为“200”，如图2.2所示。

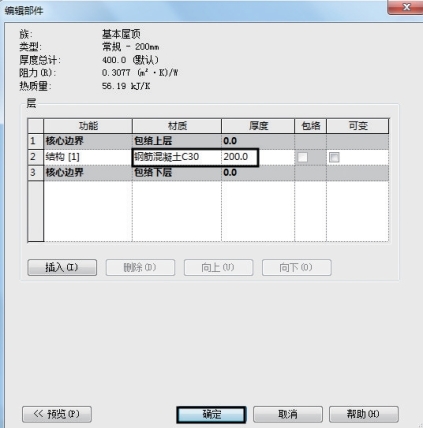

图2.2　编辑屋顶参数

在“楼层平面：标高2”上绘制平屋顶，选用“修改∣创建屋顶迹线”中“绘制：边界线”，选用矩形绘制长16 000 mm，宽7 000 mm的屋顶边界线，如图2.3所示。绘制完成后，单击矩形屋顶任意一边，将左侧“属性：定义屋顶坡度”的框中“√”去掉，顺序将4个边均如此操作，如图2.4所示。修改坡度定义后，单击菜单栏中“模式”的绿色“√”，如图2.5所示，确定屋顶迹线，即生成平屋顶，如图2.6所示。(www.daowen.com)

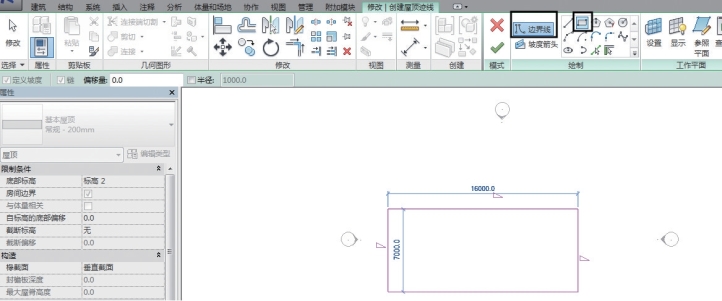

图2.3　绘制屋顶边界线

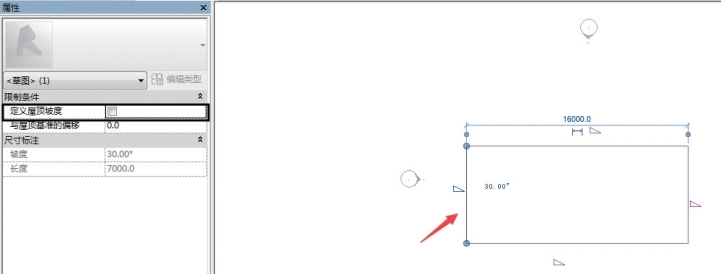

图2.4　定义屋面坡度

图2.5　确定屋顶迹线

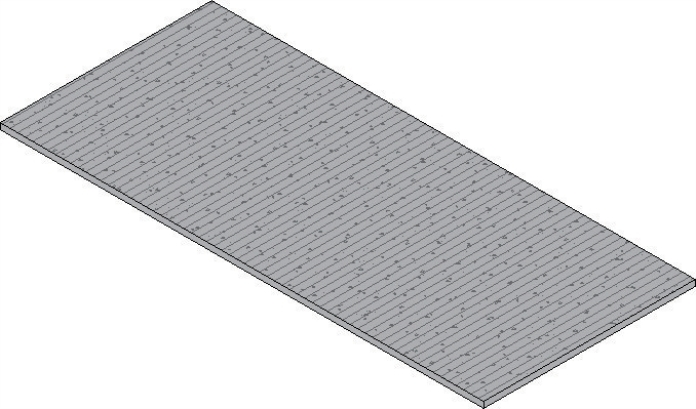

图2.6　平屋顶三维图
