1.1.1　设计企业BIM应用环境

BIM技术的应用是一项从顶层设计就开始的工作。建筑设计工作，究竟要应用哪些BIM技术？要应用到什么程度？这些问题都需要在项目开展之初做好计划。基于不同的BIM技术应用模式，目前设计企业的BIM应用环境一般涉及以下3个方面的内容：

①人力资源：企业内从事BIM技术支持或组织协调相关工作的人员。

②IT环境：BIM技术应用过程中所需的软件和硬件资源，如BIM技术应用所需的各类软件、计算机、服务器以及网络支持设备等。

③BIM资源环境：企业在BIM技术应用过程中累积并经过标准化处理形成的可重复利用的BIM信息资源。

1.1.2　建筑设计BIM应用模式

1）以三维模型设计为主模式

应用BIM技术和软件建立相对完整的建筑模型，再以模型为中心进行碰撞检查等工作；根据需要，由模型生成二维图形；再通过CAD完善、修整二维图形并完成出图（图1.1）。这种工作模式的建模工作量大，建模难度和要求都较高，但只要模型准确、信息量足够大，大多数二维图形可以基于模型直接生成。需要注意的是，直接从模型生成的二维图形可能存在不符合建筑工程制图要求的情况，需要通过CAD等绘图软件调整、完善。

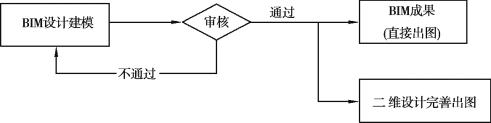

图1.1　建筑设计以三维模型设计为主工作模式(www.daowen.com)

2）以二维图形设计为主模式

以二维图形为基础进行建模，业内又称“翻模”。二维图纸作为建筑工程设计、管理、施工等工作的主要内容和依据，模型则多用于一些辅助性工作，如可视化展示、专业协调等，这是目前较为普遍的一种工作模式（图1.2）。究其原因，一方面目前普遍使用的CAD技术建筑制图软件兼具了对国内标准规范的支持能力，以及部分建筑信息处理能力，而成为设计企业BIM应用软件最主要的组成部分。另一方面受建筑工程行政管理机制的影响，过去的20多年，也是我国建筑行业蓬勃发展的阶段，二维平面蓝图一直是工程审批、核准或备案的主要内容，以CAD技术为基础的二维图形绘制成为很长一段时间里设计企业的主要工作内容。

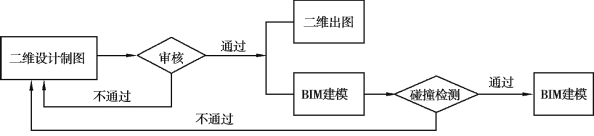

图1.2　建筑设计以二维图形设计为主的工作模式

二维图形作为建筑工程设计工作的主要内容，已经拥有了一套成熟的制图规范、标准及审核要求，每一个阶段的工作都有章可循，这使得以图形为主的工作模式依然广泛存在于各类设计企业中。但随着BIM应用的深入和日趋规范化，设计工作会逐步在建筑模型上投入更多，甚至过渡到以模型为主。

3）模型与图形并重模式

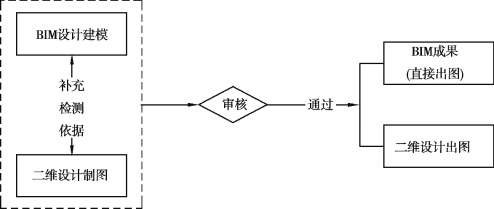

随着软件技术的不断发展，CAD软件本身在三维模型的呈现上也越发强大，能够建立起简单模型；若绘制平面图时给予图形详细的属性及参数，部分模型还可由平面图形直接生成，即绘制平面图形的同时就在建模，变换三维视图就可得到建筑模型。工作模式如图1.3所示。在设计制图过程中同步建模，利用平面图形与BIM模型互补互查，根据工作目的的不同，一些以模型为主完成，一些以二维图形为主完成。这种工作模式下，二维图形与模型关联性强，在绘制和建模的过程中就能发现不匹配和错误之处。

图1.3　建筑设计模型与图形并重工作模式
