1.前照灯常见故障

前照灯常见故障包括前照灯不亮（前照灯均不亮、前照灯远光或近光均不亮、一侧前照灯不亮、一侧前照灯远光或近光不亮等）、前照灯亮度降低（前照灯亮度均降低、个别前照灯亮度降低、前照灯远光或近光亮度降低等）和灯泡频繁烧坏。

1）前照灯不亮

可能原因：灯泡损坏、熔丝断开、车灯开关损坏、前照灯继电器损坏、线路断路或短路等。

处理方法：检查灯泡是否损坏；检查熔丝是否断开；检查车灯开关是否损坏；检查前照灯继电器是否损坏；检查线路是否断路或短路。

2）前照灯亮度降低灯光发暗

可能原因：蓄电池电量不足、调节器故障、导线连接松动、搭铁不良、灯泡发黑、灯泡功率过小等。

处理方法：为车辆进行充电；检查调节器；检查导线连接是否松动；更换灯泡。

3）灯泡频繁烧坏

可能原因：发电机输出电压过高、导线连接松动等。

处理方法：检查输出电压是否过高；检查导线连接是否松动。

4）检查方法

（1）当闭合车灯总开关后，两前照灯都不亮时，首先检查车灯总开关的接触情况、变光开关的接线情况等。若连接良好，可用螺钉旋具或导线把变光开关的“电源”接柱分别触“远”“近”光接柱，若灯全亮，即为变光开关故障；若仍不亮，则可能是灯泡损坏，车灯总开关的熔断器跳开，或熔断器断开等。

（2）开前照灯时，若车灯总开关的熔断器跳开，则开关到前照灯间电路有短路故障。若在变光时才跳开，则为该种光的电路有短路故障。

（3）若只有1种光不亮时，可用螺钉旋具把变光开关处的电源接柱与不亮的这种光的接柱接通，若亮则为变光开关故障；若仍不亮则为电路断路、短路及灯丝烧坏等。

（4）只有1个前照灯不亮或1种光不亮时，多为灯丝烧坏、接线松脱等。

（5）齐亮2个前照灯，其中1个灯光发红，则为该前照灯搭铁不良，造成3根灯丝混联所致。

2.检测仪的准备

（1）检验仪不受光，检查各指针。若指针失准，用零点调整螺钉调零。

（2）检查各镜面。有污物或模糊不清，用柔软的布或镜头纸擦拭。

（3）检查水准器。无气泡要维修；气泡如不在红线框内，可用调整器或垫片进行调整。

（4）检查导轨。沾有泥土等杂物时，要清理干净。

3.车辆准备

（1）清除前照灯上的油污。

（2）检查轮胎气压，应符合规定。

（3）检查汽车蓄电池，应充足电。

4.检查前照灯

1）屏幕式前照灯检测仪的检测方法

屏幕式前照灯检测仪结构如图4-6所示，通常测试距离为3 m。屏幕式前照灯检测仪在固定屏幕上装有可以左右移动的活动屏幕，在活动屏幕上装有能上下移动的内部带有光电池的受光器。检测时，移动受光器和活动屏幕，根据光度计指示值为最大时的位置找到主光轴的方向，然后由固定屏幕和活动屏幕上的光轴刻度尺读出光轴偏斜量，同时可从光度计的指示值得出发光强度。

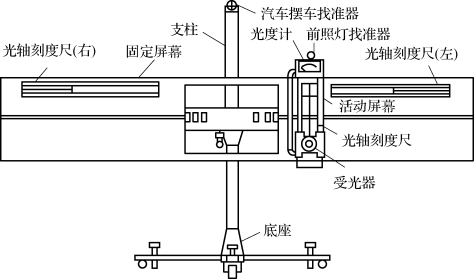

图4-6　屏幕式前照灯检测仪结构

2）屏幕式前照灯检测仪的操作步骤

（1）车尽量与检测仪屏幕或导轨垂直，前照灯与受光器相距3 m。

（2）用汽车摆正找准器使检测仪与车对正。

（3）开前照灯，用前照灯找准器使检测仪与被检前照灯对正；把固定屏幕调整到与前照灯一样高（使受光器与被检前照灯配光镜的表面中心重合）。

（4）使固定屏幕上左右光轴刻度尺的零点与活动屏幕上的基准指针对正。

（5）上下和左右移动受光器，使光度计指示值达到最大值。此时，根据受光器上的基准指针所指活动屏幕上的上下刻度值，以及活动屏幕上的基准指针所指固定屏幕上的左右刻度值，即可得出光轴偏斜量。

（6）根据此时光度计上的指示值，即可得出前照灯的发光强度。

5.聚光式前照灯检测仪的检测方法

聚光式前照灯检测仪是用受光器的聚光镜把前照灯的散射光束聚合起来，根据其对光电池的照射强度，来检测前照灯的发光强度和光轴偏斜量，其构造如图4-7所示。检测时，检测仪放在距前照灯前方1 m处。根据检测方法不同，又可分为移动反射镜检测法、移动光电池检测法和移动透镜检测法。

图4-7　聚光式前照灯检测仪构造(www.daowen.com)

操作步骤如下。

（1）使汽车尽量与检测仪导轨垂直，前照灯与受光器距离（1、0.5、0.3 m）。

（2）用汽车摆正找准器使检测仪与车对正。

（3）开亮前照灯，用前照灯找准器使检测仪与被检前照灯对正。

（4）将“光度/光轴”转换开关扭向光轴一边，然后上下和左右转动光轴刻度盘，使光轴偏斜指示针的指示值为0。此时，两光轴刻度盘上指示值即为光轴偏斜量。保持光轴刻度盘位置不动，将“光度/光轴”转换开关扭向光度一边，此时光度计的指示值即为前照灯的发光强度。

6.投影式前照灯检测仪的检测方法

投影式前照灯检测仪是将前照灯光束大影像映射到投影屏上，从而检测发光强度和光轴偏斜量，其构造如图4-8所示。

投影式前照灯检测仪是在前照灯前方3 m的检测距离处，将前照灯的影像射到投影屏上。在聚光透镜的上下和左右方向装有4个光电池。前照灯光束的影像通过聚光透镜光度计的光电池和反射镜后，映射到投影屏上。检测时，通过上下、左右移动受光器使光轴偏斜指示计指示为0，从而找到被测前照灯主光轴的方向，然后根据投影屏上前照灯光束影像的位置，即可得出主光轴的偏斜量，同时可从光度计的指示中读取发光强度。

根据投影式前照灯检测仪光轴偏斜量的检测方法不同，分为投影屏刻度检测法和光轴刻度盘检测法。

投影屏刻度检测法是在投影屏上刻有表示光轴偏斜量的刻度线，根据前照灯影像中心在投影屏上所处的位置，即可直接读出光轴的偏斜量。

光轴刻度盘检测法是转动上下和左右光轴刻度盘，使前照灯光束影像中心与投影屏坐标原点重合，然后从光轴刻度盘上读取光轴偏斜量。

图4-8　投影式前照灯检测仪

由被检前照灯发出的光束经聚光镜会聚后，由反射镜反射到屏幕上。屏幕呈半透明状态在屏幕上可看到无束的光分布图形该图形近似于在10 m屏幕上观察的光分布特性，屏幕上对称分布5个光检测器，如图4-9所示。NO.1及NO.2用以检测垂直方向的光分布，其输出电流经转换成电压后，连接到垂直方向的指示表上。通过旋转上下刻度盘，使反光镜移动，从而使NO.1及NO.2输出信号相等，上下指示表指示为0，此时上下刻度盘指示出光轴偏移量的数值。NO.3及NO.4用以检测左右方向的光分布情况，其原理同上。由左右刻度盘指示出光轴偏移量。NO.5用以检测发光强度，其输出放大后由发光强度指示表指示发光强度数值，如图4-9所示。

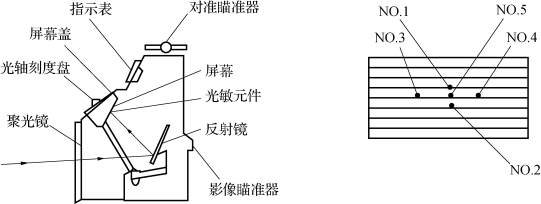

图4-9　光接受箱内部结构图和硅光电池板

投影式前照灯检测仪的检测步骤如下。

（1）汽车尽量与检测仪轨道垂直，前照灯与受光器相距3 m。

（2）用汽车摆正找准器使检测仪与车对正。

（3）开亮前照灯，移动检测仪，使光束照射到受光器上。

投影屏刻度检测法：使上下和左右光轴偏斜量指示计的指示为0，由投影屏上前照灯影像中心所在的刻度值读取光轴偏斜量。

光轴刻度盘检测法：转动光轴刻度盘，使投影屏上的坐标原点与前照灯影像中心重合，由光轴刻度盘读取光轴偏斜量。

（4）由光度计读取发光强度。

（5）打印结果，与标准对比、分析。

注意：

（1）检测仪的底座一定要水平；

（2）检测仪不要受外来光线的影响；

（3）汽车空载并乘坐一名驾驶人；

（4）遮住辅助照明灯后再测量；

（5）光电池灵敏度稳定后再测量。

7.自动追踪光轴式前照灯检测仪的检测方法

（1）将被检汽车尽可能地与前照灯检测仪的轨道保持垂直方向驶进检测仪，使前照灯与检测仪受光器相距3 m。

（2）用汽车摆正找准器使检测仪与被检汽车对正。

（3）打开前照灯，接通检测仪电源，用控制器上的上下、左右控制开关移动检测仪的位置，使前照灯光束照射到受光器上。

（4）按下控制器上的测量开关，受光器随即追踪前照灯光轴，根据光轴偏斜指示计和光度计的指示值，即可得出光轴偏斜量和发光强度值。

（5）检测完一只前照灯后用同样的方法检测另一只前照灯。检测结束，前照灯检测仪沿轨道或沿地面退回护栏内，汽车驶出。

8.前照灯安全测量的技术要求

前照灯光束照射位置及光强度要求如下：

（1）汽车在检验近光光束照射位置时，前照灯距离屏幕10 m处，光束明暗截止线转角或中点高度=（0.6～0.8H）（H为前照灯基准中心高度，下同），其水平左右偏差≤100 mm。

（2）四灯制前照灯其远光单光束灯的调整，要求在屏幕上光束中心离地高度=（0.85～0.90）H，水平左灯左偏≤100 mm，右偏≤170 mm；右灯左右偏差≤170 mm。

（3）装有远光和近光双光束灯时，以调整近光光束为主。对于只能调整远光光束的灯，调整远光单光束。

（4）远光光束发光强度要求：二灯制汽车应为12 000 cd，四灯制汽车应为10 000 cd，其电源系统应为充电状态。
