1.充电前检查

（1）确认充电设备没有刮破、生锈、破裂，车辆插头、电缆、控制盒、电线及供电插头表面没有破损等异常情况。

（2）如果充电设备或者充电连接装置表面有损坏、生锈、破裂，或连接太松时，请勿充电。

（3）当供电插头或车辆插头很脏或潮湿时，要用干燥清洁的布擦拭插头，确保充电插头干净。

2.开始充电

组合仪表上会提示预计充满电时间。

（1）将交流充电连接装置的供电插头插入家用供电插座中，如图3-28所示。

（2）打开车辆右后侧交流充电接口的舱盖与保护盖，如图3-29所示，确认充电插头与充电插座无异常。

图3-28　家用插座

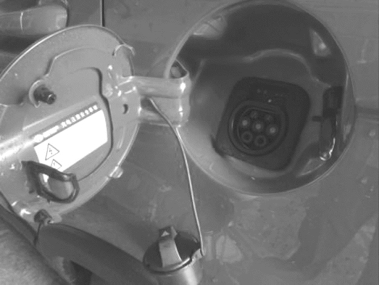

图3-29　交流充电接口

（3）将充电插头插入充电插座中，如图3-30所示。

（4）从充电设备指示灯或车辆仪表上确认充电状态。

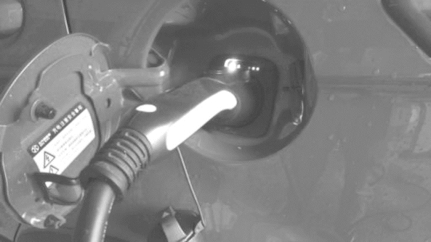

图3-30　插头插入插座

3.停止充电

（1）如果电锁工作模式为“启用防盗”拔插头前，需要按钥匙或者微动开关解锁；车辆解锁3 s内，用力按压充电枪解锁按钮；向车外方向拔出充电插头。

（2）如果电锁工作模式为“停用防盗”，停止充电后，可直接用力按压充电插头解锁按钮并向车外方向拔出充电插头。

4.以特斯拉Model 3为例的充电介绍

1）打开充电端口

充电端口位于Model 3的左侧，在后尾灯总成上的一个盖板后面，如图3-31所示。充电前，先将Model 3停放在充电电缆可以轻松连接充电端口的位置。在Model 3解锁状态下（或者感应范围内有认证的手机），按下并释放特斯拉Model 3充电电缆上的按钮可打开充电端口盖板，如图3-32所示。

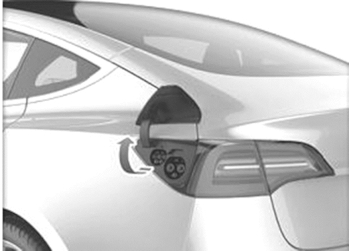

图3-31　特斯拉Model 3的充电端口

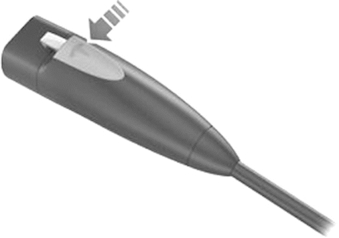

图3-32　特斯拉Model 3的充电电缆

2）打开充电端口盖板的其他方法

（1）在触摸屏上，用应用程序起动器打开充电应用程序，然后点击“打开充电端口”。

（2）点击触摸屏上汽车状态区域的充电图标。

（3）在触摸屏上的“卡片”区域，点击充电图标，然后按下“打开充电端口”。

（4）在Model 3解锁的情况下或附近有验证的手机时，请按充电端口盖板的底部。

（5）在遥控钥匙配件（另售）上，按下后备厢按钮1～2 s。

注意：

（1）打开充电端口盖板时，Model 3的“T”指示灯会亮起白色灯光，如果充电端口盖板打开后几分钟内未将充电电缆插入充电端口，充电端口盖板将会关闭，如果发生这种情况，请再次使用触摸屏打开充电端口盖板；

（2）切勿强行打开充电端口盖板。

3）插上插头

（1）如果需要，可使用触摸屏更改充电电流极限值和充电电流。

（2）要在公共充电站充电，可将适配器连接到该充电站的充电连接器上。根据您使用的充电设备，可能需要利用充电设备上的控制装置开始和停止充电。如果使用移动连接器，在将其插入Model 3之前，请先将其插入电源插座。将连接器对正充电端口并完全插入。

（3）当连接器正确插入后，Model 3在满足如下情况时自动开始充电：将连接器固定到位的闩锁已经闭合；切换到驻车挡（如果处于其他挡位）；如果需要，可加热或冷却电池。如果电池需要加热或冷却，则充电开始之前有一个延迟时间。

注意：当Model 3已插入插头但未主动充电时，会从壁式插座上获得能量，而不是使用电池内存储的能量。例如，当Model 3已驻车并插上插头时，如果坐在车内并使用触摸屏，这时，Model 3会使用来自壁式插座而不是电池的能量.

4）充电期间

（1）充电期间，充电端口指示灯（“T”徽标）闪烁绿色光，触摸屏显示充电状态。当充电量接近全满时，充电端口闪光的频率会变慢。当充电完成后，指示灯将停止闪烁并呈稳定绿色。如果Model 3锁止，充电端口指示灯不会亮起。

（2）如果充电时充电端口指示灯变为红色，说明检测到故障。此时应检查触摸屏，以查看故障描述消息。故障可能因为断电等原因而发生。如果电源出现故障，当电源恢复时将自动恢复充电。注意：充电时，特别是以大电流充电时，冷却压缩机和风扇会根据需要工作，以保持电池冷却。因此，在充电时听到声音属正常情况。

（3）空调性能通常不会受到充电状态的影响。但是，在某些情况下（例如，在非常热的天气下以高电流充电），来自通风口的空气可能不像预期的那么凉，这时触摸屏上会显示一条消息。这种表现是正常的，它确保充电时电池保持在最佳温度范围内，进而延长电池寿命并实现最佳性能。

警告：充电时，切勿将流速很快的液体（例如，使用压力清洗器）喷到充电端口上。不遵守这些说明可能会造成严重人身伤害，或导致车辆、充电设备或财产损坏。

5）停止充电

可以随时断开充电电缆或在触摸屏上轻按“停止充电”来停止充电。为防止他人擅自拔下充电电缆，充电电缆的闩锁会一直保持锁定状态，并且必须先确认Model 3已解锁或能够识别认证的手机，然后才能断开充电电缆。

（1）断开充电电缆。

①长按Tesla连接器上的按钮来解开闩锁。也可以点击触摸屏上的“停止充电”。

②从充电端口中拉出连接器。（在将连接器从充电端口上拔下后的大约10 s之内，充电端口自动关闭）

（2）手动释放充电电缆。如果从充电端口释放充电电缆的常规方法（使用充电手柄释放按钮、触摸屏或手机应用程序）不起作用，请仔细按照以下步骤操作：

①通过在触摸屏上显示充电屏幕，确保Model 3未执行充电。必要时，点击“停止充电”。

②打开行李厢。

③向下拉充电端口释放拉索以解锁充电电缆，释放拉索可能嵌装在饰件的开口内。

④从充电端口拉出充电电缆。

警告：

①释放拉索功能仅适合在充电电缆无法使用常规方法从充电端口释放的情况下使用。持续使用可能导致释放拉索或充电设备损坏。

②当车辆正在充电时或者露出任何橙色高压导线时，请勿执行此程序。不遵守说明可能导致触电和严重伤害或车辆损坏。

③请勿尝试在拉释放拉索的同时拆卸充电电缆。务必在尝试从充电端口拆下充电电缆之前拉出释放拉索。不遵守说明可能导致触电和严重伤害。

（3）充电端口指示灯。(www.daowen.com)

①白色：充电端口盖板打开。Model 3已准备就绪，可以充电，但未插入连接器；或者，充电端口闩锁已解锁，连接器准备就绪，可以拔下。

②蓝色：Model 3探测到一个连接器已插入。

③闪烁蓝色：Model 3正在与连接器进行通信。Model 3正在准备充电，或者已计划将于未来某一时间开始充电。

④闪烁绿色：正在充电。当Model 3临近充满电时，闪烁频率降低。

⑤稳定绿色：充电完成。

⑥稳定琥珀色：连接器未完全插入。请将连接器对正充电端口并完全插入。

⑦闪烁琥珀色：Model 3正在通过降压后的电流充电（仅交流充电）。

⑧红色：检测到故障并且充电已停止。检查触摸屏，以查看故障消息。

图3-33　充电图标

（4）充电状态和设置。

只要充电端口盖板打开，就会在触摸屏上显示充电屏幕。若要在任何时候显示充电屏幕：点击触摸屏“卡片”区域的充电图标，如图3-33所示。

充电屏幕显示代表性的电池状态图像和有关充电的信息，包括：

①充电率（以kW·h、mile或km/h为单位，具体取决于显示设置）；

②本次充电完成时，增加的电量或预估可增加的行驶距离（以mile或km为单位，具体取决于您的显示设置）；

③来自已连接电源的供电电流/可用电流；

④充电电缆提供的电压。

注意：要更改能量单位的显示形式，请点击“控制”＞“显示”＞“能量显示”。

图3-34中各序号说明如下。

①充电状态信息（如正在充电、定时充电）显示在充电屏幕上，如图3-34所示。充电期间，还会显示达到用户设定限值的剩余估计时间。

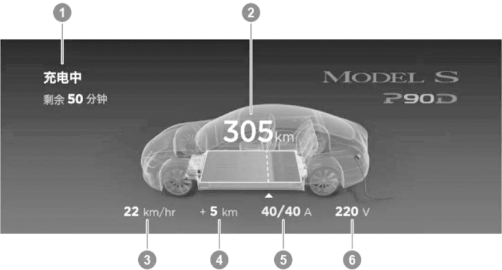

图3-34　充电状态信息（仅说明，根据软件版本和市场区域，实际情况可能会略有不同）

②点击“设置限值”，并拖拽指针以移动充电限值设置，从而调整充电限值。选择的设置适用于当前和预定充电期。

③电流自动设置为所连接充电电缆的最大可用电流，除非之前其已经被降低到较低水平。如有必要，可点击“--”或“++”更改电流（例如，如果担心家用线路在使用其他设备时会出现过载，需要减小电流）。不得将充电电流的水平设为高于来自所连接充电电缆的最大可用电流。更改电流时，Model 3会记住该地点。如果在同一地点充电，无须再次更改。

注意：如果Model 3处于充电状态，并且探测到输入电源发生意外波动，那么充电电流会自动降低25%。例如，40 A电流降至30 A。存在外部问题时，这种自动电流下降可提高稳定性和安全性（例如，家庭接线系统、插座、适配器或电源线无法达到其额定电流容量时）。Model 3自动降低电流时，会保存充电地点所降低的电流以作为预防措施。尽管可以手动提高该电流，但在根本问题得到解决、充电地点能够提供稳定功率之前，建议采用较低电流充电。

④点击可打开充电端口盖板或开始（或停止）充电。

⑤显示可用的总估计行驶距离或电量比例（取决于用户的显示设置）。

⑥表明充电电缆是否锁入充电端口。如果Model 3不在充电，则可点击“锁定”图标将充电缆从充电端口解锁。

⑦每小时充电速率、截至本次充电预计提升的行驶距离（或能量）、已连接的电源提供/存有的电流、充电电缆的电压。

⑧为地点设置定期充电计划。设置定期充电时间后，当您停在预定地点时，Model 3将显示设定时间。到了预定时间，如果Model 3未在该地点接通电源，只要在预定时间的6 h内接通电源，充电就会开始。如果在6 h后接通电源，则要等到第二天的这个预定时间才会开始充电。要取消该设置，请点击“开始充电”或“停止充电”。

5.以蔚来ES8为例的充电介绍

充电说明：离开车辆前用户可以对车辆进行充电，为保持车辆良好的使用状态，请在电量不足时及时充电。车辆在驻车状态时才可进行充电，车辆处于驾驶状态（将挡位置于R挡或D挡时）及软件升级状态时不可进行充电。

蔚来ES8提供直流和交流两种充电插口：

（1）交流充电（慢充）插口（见图3-35）位于车辆左侧，使用交流电进行充电，充电时间较长。

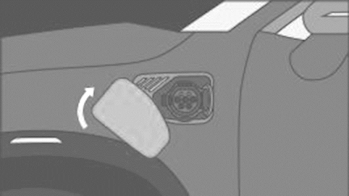

图3-35　交流充电插口

（2）直流充电（快充）插口（见图3-36）位于车辆右侧，使用直流电进行充电，充电时间短。

图3-36　直流充电插口

注意：请勿同时为车辆进行快充和慢充，以免损坏车辆。可以使用家用专属交流充电桩、公共交流充电桩、便携充电枪、公用直流充电桩或移动充电车进行充电作业。

充电过程（以慢充作业为例）如下。

（1）车辆挂P挡，按下慢充充电口饰板，饰板可自动旋转打开，打开充电口盖，如图3-37所示。

注意：充电口饰板在旋转运动过程中及旋转完成后，请勿用力拨动此饰板，以免损坏充电口饰板。

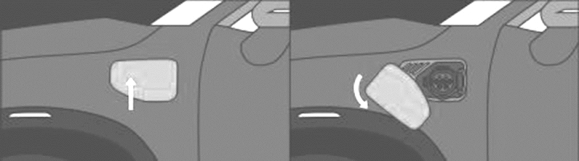

图3-37　打开慢充充电口盖

（2）查看充电连接器及充电设备是否完好，将充电枪正对并连接到车辆充电口处（见图3-38），此时充电口与充电枪进行匹配：若充电口指示灯闪亮后呈现蓝色，提示用户充电口工作正常；若充电口与充电枪未正确匹配或匹配超时，充电口指示灯蓝色闪亮后熄灭，请重新连接充电枪。

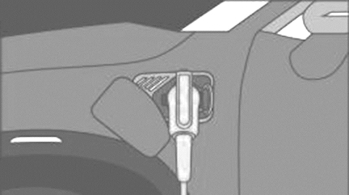

图3-38　充电口与充电枪连接

（3）打开充电设备电源（交流充电桩开启、随车充电枪接入220 V电源），开始充电。可以在中控屏主页点击“我的ES8”＞“电池或手机APP”上查看当前充电状态，此时充电口指示灯为蓝色，显示当前充电状态，每一格代表25%电量，例如：充电量在50%～75%，指示灯前两格点亮，第三格闪亮。

（4）充电完成或充电过程中手动停止充电，需在全车解锁后按住充电枪解锁按钮并等待1～2 s，待充电口指示灯变成绿色常亮后再将充电枪拔下。

注意：交流充电时车辆如全车上锁，将无法拔出充电枪，切勿强行拔下充电枪。如全车解锁后无法拔出充电枪，请重新插紧充电枪确保充电枪解锁按钮弹起，并重新进行全车上锁及解锁，再按住充电枪解锁按钮等待1～2 s，待充电口指示灯变成绿色常亮后再将充电枪拔下。

（5）充电过程中若充电口指示灯呈现红色闪亮，请更换充电桩再次尝试，若指示灯仍为红色闪亮，请立即停止充电并联系蔚来汽车服务中心。

（6）拔下充电枪后请将充电枪放好，关闭充电口盖，如图3-39所示，旋转并合上充电口饰板。

图3-39　关闭充电口盖

1.纯电动汽车的充电方式有哪些？

2.交流充电连接装置的使用步骤有哪些？

3.介绍了哪几个纯电动汽车充电的例子？

4.蔚来ES8提供哪些充电插口，分别在什么位置？
