万用表主要由表头、测量线路、转换开关组成。

1.表头

数字式万用表表头如图1-24所示，一般由一只A/D（模拟/数字）转换芯片+外围元件+液晶显示器组成，万用表的精度受表头的影响，万用表由A/D芯片转换出来的数字，一般也称为31/2位数字万用表，41/2位数字万用表等。

指针式万用表表头如图1-25所示，是一种高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度越高。测电压时的内阻越大，其性能就越好。表头上有4条刻度线，其功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有示∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10 V以外的其他位置时，即读此条刻度线。第三条标有10 V，指示的是10 V的交流电压值，当转换开关在交、直流电压挡，量程在交流10 V时，即读此条刻度线。第四条标有dB，指示的是音频电平。

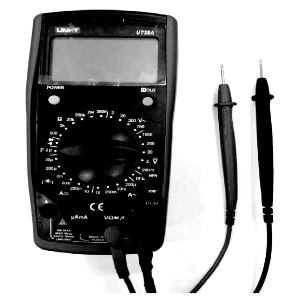

图1-24　数字式万用表表头(www.daowen.com)

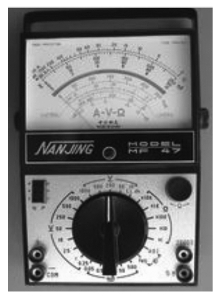

图1-25　指针式万用表表头

2.测量线路

测量线路在万用表内是用来把各种被测量（如电流、电压、电阻等）转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

3.转换开关

转换开关结构如图1-26所示，其作用是用来选择各种不同的测量线路，分别标有不同的挡位和量程，以满足不同种类和不同量程的测量要求。
