学习目标

1.掌握点火系统检修的安全常识

2.掌握点火系统电路及元件的测试

任务情景描述

顾客保修一辆已行驶26000km的轿车，在行驶时发动机突然熄火，之后无法起动，用诊断仪检测无故障码。经初步诊断故障在点火系统，请对该车进行点火系统的基本检查。

实训准备

设备工具：

1.实习用车或电控发动机台架。

2.诊断仪。

3.万用表、接线笔、点火测试工具。

资料：相关车型维修手册、电路图、设备使用说明书。

任务实施(www.daowen.com)

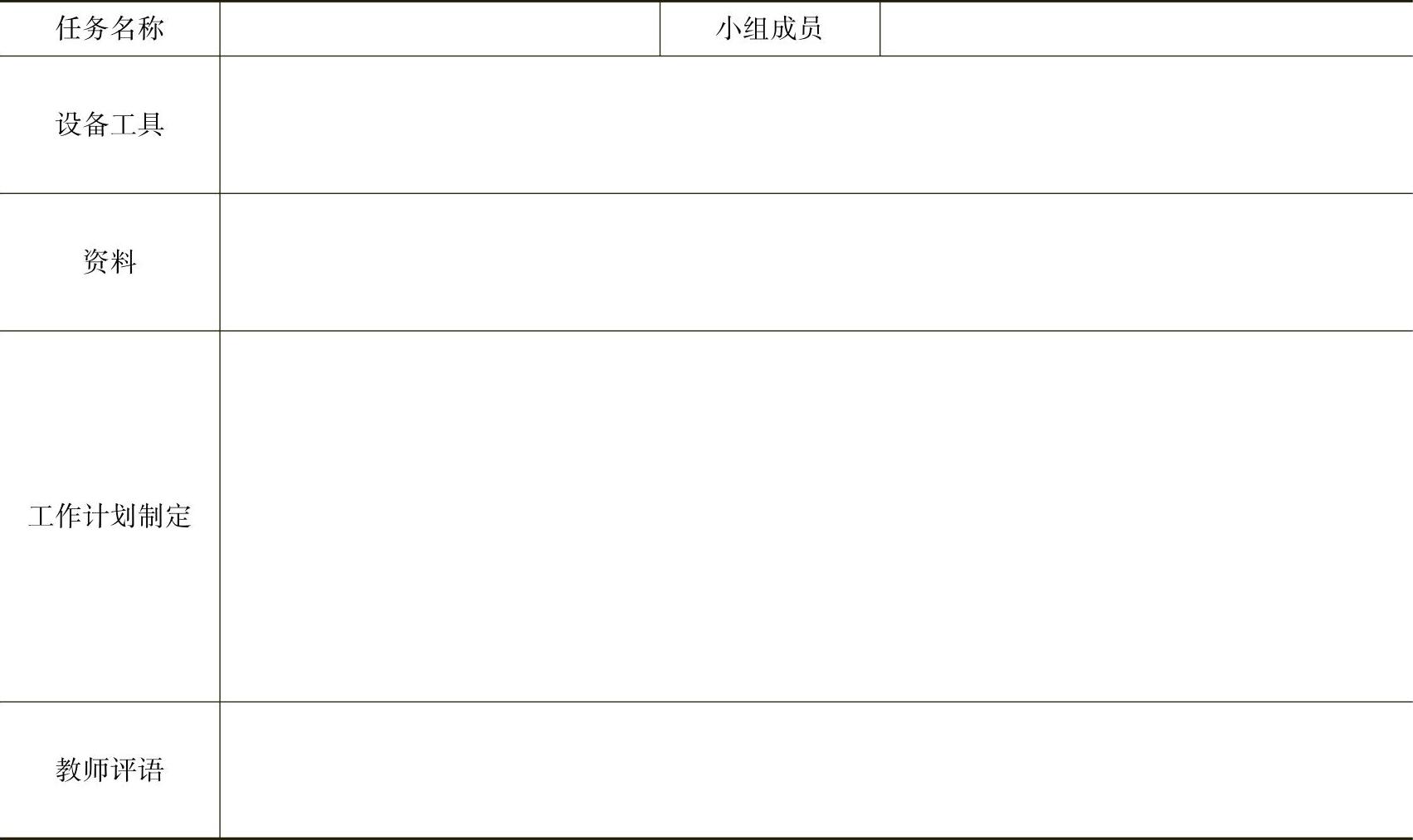

任务开始前，学生分成小组，并填写表2-5-7的内容。

表2-5-7 任务实施准备项目表

对点火系统电路的检查时，经过点火系统测试后，发现点火系统工作不良，就应该对点火系统电路及其元件进行检查。

在检查点火系统时，要注意发动机运转时不要拆开高压线；发动机运转时不要从安装支架拆下点火线圈；发动机运转时不要用手去握住高压线圈；不要使用非原厂商推荐的点火线圈和火花塞；需要手持高压点火线圈时，须使用正确的隔离工具；当起动检查火花塞时，高压线圈要有良好的接地。

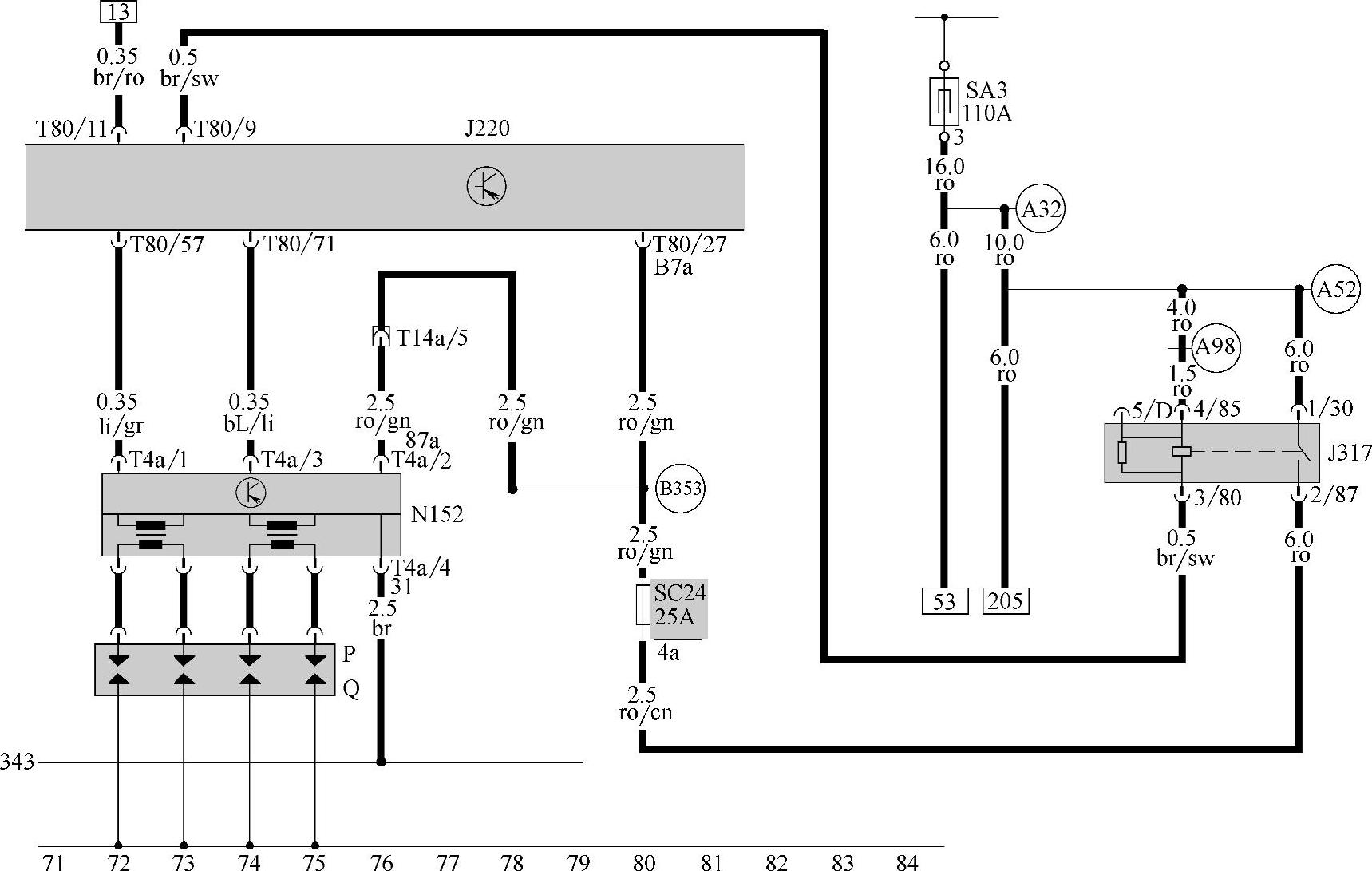

以下检查步骤以大众某车型为例，点火系统电路如图2-5-5所示。

继电器J317由发动机电脑J220控制搭铁。

点火线圈的工作电路为蓄电池—熔丝管SA3—J317触点—熔丝SC24-点火线圈4孔插头的2脚。

图2-5-5 点火系统电路

J317—总线端供电继电器 SC24—熔丝 N152—点火线圈 J220—发动机电脑 P、Q—火花塞
