喷油质量的检查主要包括喷油量、雾化质量和泄漏。此项试验应在专用喷油器检测与清洗试验台上进行。

（1）对喷油器的质量要求如下：

1）在试验台上检测各缸喷油器喷油量的差别，相差越小，发动机运转越平稳，相差过大，则应更换。

2）检测各喷油器雾化情况，不能有集束情况，不能有喷歪现象。

3）停止喷射时，不能有燃油泄漏发生，规定1min内，泄漏不能超过1滴，否则应更换。

4）单位时间内的喷油量应在规定值范围内。

（2）喷油器检测仪

某品牌喷油器检测仪如图2-4-6所示，这种仪器能够具有喷油器的工况模拟与检测、喷油器清洗的功能。

清洗机的操作步骤（以某品牌喷油器检测仪为例）。

第一步：接通电源。

把电源线插在该机右侧插座上，接通220V交流电，打开该机右侧的电源开关（显示窗最终显示2000）。

第二步：测量喷油器的阻抗。

首先，把要检测的喷油器安装到本机，按阻抗键即可判断喷油器阻抗的高低。

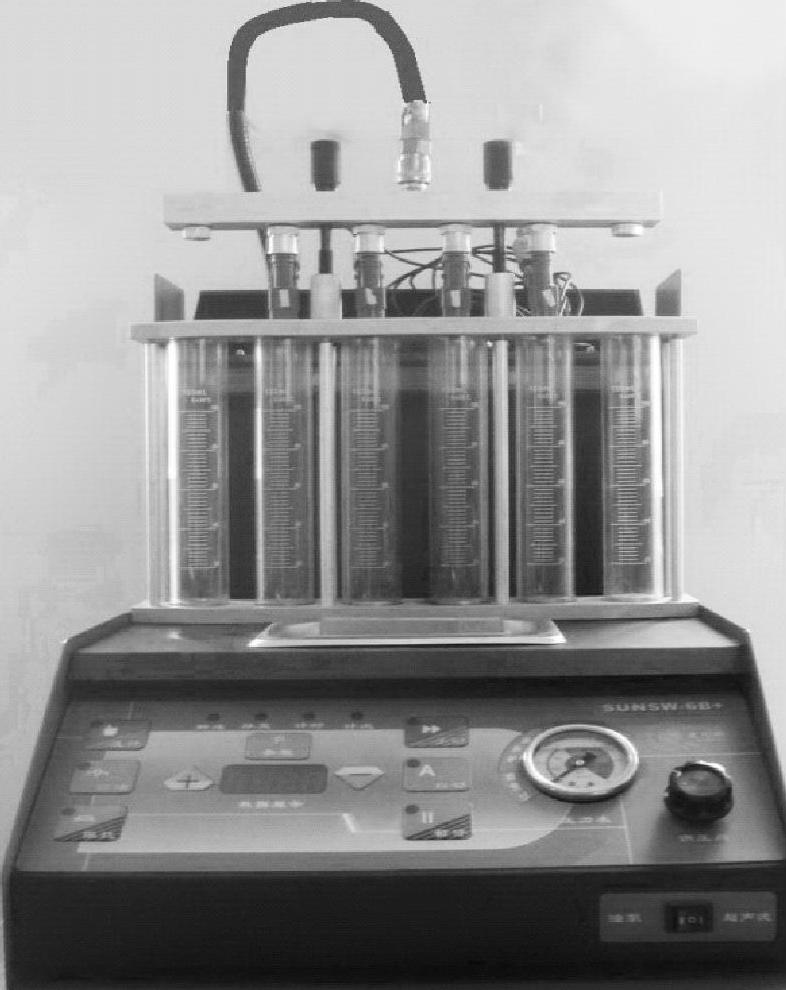

图2-4-6 某品牌喷油器检测仪

显示的喷油器阻抗值为。

第三步：检查检测液液面高度。

检查检测液液面高度，可从该机左侧观察液面高度，正常时该机应加检测液1.5L。未达到标准液面的，从加液口进行加注。

第四步：选择检测项目

①检测喷油器的滴漏：

根据喷油器的型号选择接头，并连接好，然后检查O型密封圈（发现坏的要更换），将喷油器安装在测试架上，按“油泵”键，将压力调至被检车出厂规定压力（最好高10%），观测喷油器是否滴漏，如发现1min滴漏大于一滴（或按技术标准），则要更换喷油器。

请写出所测试喷油器的压力值。

请判断喷油器泄漏检验是否合格？

②检测喷油器的常喷油量、喷油角度、雾化程度、喷油均匀度：

断开回油开关，确认油泵处于正常供油压力，然后按选择键进入清洗检测程序，显示0015，再按手动键，15s后观测试管的喷油量应为38～45mL（或按技术标准），均匀度不误差5%，否则更换或者清洗。

注意

此检测参数为最主要及基本参数，因此无论喷油器其他检测结果如何，只要该数据偏差在9%以上，则该喷油器必须清洗或建议全组更换。

请判断检验结果是否合格？

③检测喷油器的在各工作环境中的工作状态：

按选择键进入检测程序，可任意设定高、中、低速模拟状态，依次显示“3000”、“2400”、“0750”转速状态，按手动键，观测喷油角度及雾化状态，喷油角度要一致（或按喷油器制造厂商提供技术标准），雾化要均匀，无射流现象，并根据数据检测喷油器均匀度，不合格者则应立即更换或者清洗。

请判断检验结果是否合格？

第五步：自动检测清洗分析。

使用自动检测清洗分析，先按油泵键起动油泵，并把压力调至被检车系统油压规定的范围（最好高10%），然后按自动检测键，在自动检测清洗分析过程中其他任意键处于锁死状态，只有按复位选择键，系统才可恢复到初始状态。(www.daowen.com)

①自动检测喷油角度、雾化程度和自动测试清洗

回油开关断开，喷油器常喷15s，显示窗显示时间按15s循环至0s，此时可观察喷油角度、喷油雾化程度，实现常喷测试，如发现有射流和喷油角度异常，则需更换。

停止常喷60s，观察阻塞和滴漏，显示窗显示时间60s，前30s观测测试数据；后30s回油开关打开，回油结束同时回油开关关闭。常喷检测结束，程序自动进入常规检测。

②自动怠速喷油量

喷油脉宽按表2-4-6程序执行。

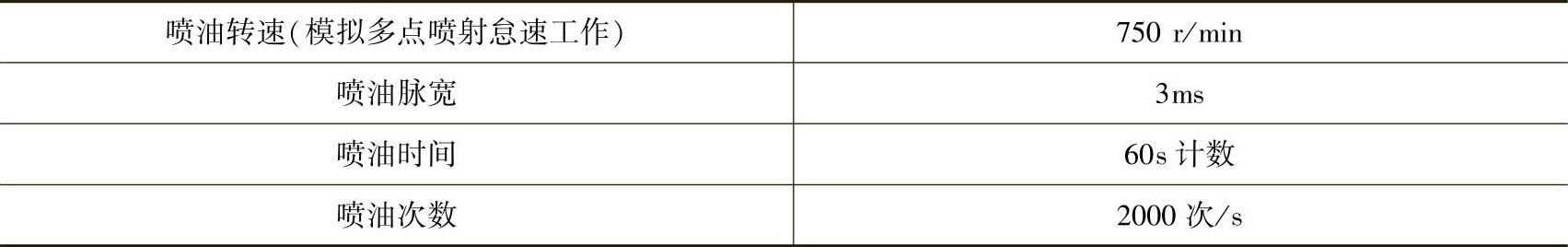

表2-4-6 自动怠速喷油量设定

此程序中观测怠速工况，如喷油均匀度小于9%为合格。反之须更换或者清洗喷油器。

判断怠速工况下检测喷油器是否合格？

③自动检测最大马力喷油量

自动检测最大马力喷油量（喷油脉宽按表2-4-7所示的程序执行）。

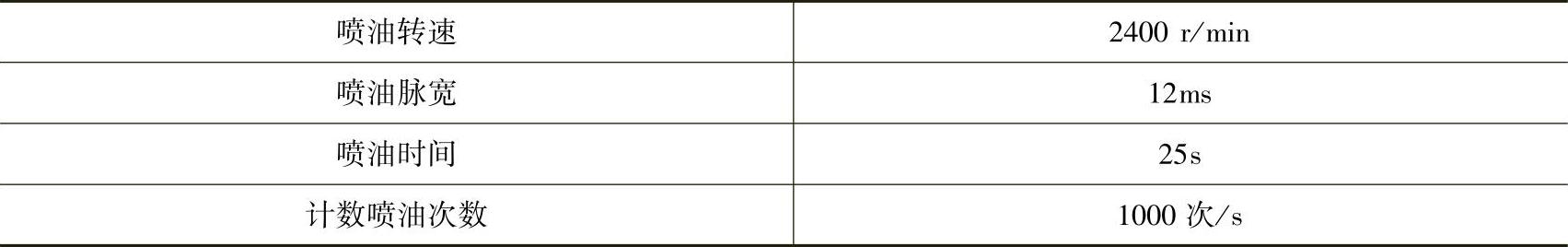

表2-4-7 自动检测最大马力喷油量设定

此程序中可观测最大马力工况时的喷油量，可测定喷油器状况。

判断怠速工况检测喷油器是否合格

④自动检测高速喷油量

自动检测高速喷油量（喷油脉宽按表2-4-8所示的程序执行）。

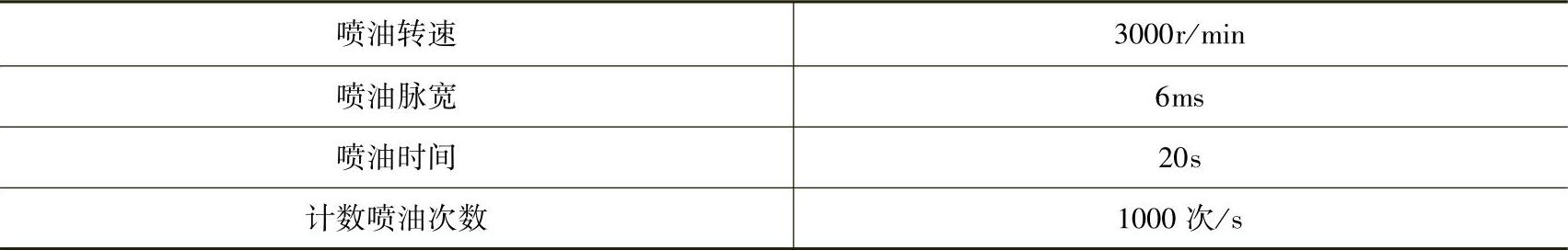

表2-4-8 自动检测高速喷油量设定

此程序中可观测高速工况，可再次测定喷油器状况。

⑤全过程喷油检测模式

由脉宽3ms、转速650r/min上升到2250r/min、脉宽12ms，后转速增至9950r/min，脉宽反降至2.1ms，最终转速降至650r/min、脉宽回复到3ms，总共循环4次，运行时间50s，检测结束后等待30s，回油30s。

在自动检测过程中，若要中断工作，请按选择键。

观察运行结果。

⑥可编程序检测清洗分析

按选择键一次，转速信号灯、脉宽信号灯、喷油次数信号灯、喷油时间信号灯循环显示。当信号灯亮时，表示处于当前工作状态选项。按住“+”或“-”，选择好合适转速、脉宽、喷油时间、喷油次数，然后按手动键。程序即记录下此时选择数据，并执行命令。

设定转速2000r/min，执行的结果

⑦超声波清洗

超声波清洗：把要检测的喷油器与超声脉冲输入信号线相连接，将超声波电源线与主机开关插座连接，然后把喷油器插在超声波清洗槽架上，清洗液加至规定（液面高度一般是清洗槽深度的1/2），按下超声波清洗机开关，再按主机面板上“手动”键，灯亮即可开始清洗。

使用超声波清洗清洗脏污的喷油器，并观察清洗前后的状况。

清洗的效果
