1.读取可变配气正时系统故障码

根据实际情况读取某车型故障码及含义为____

故障码举例：以大众车型为例，关于大众车系可变气门正时机构故障码见表2-3-2。

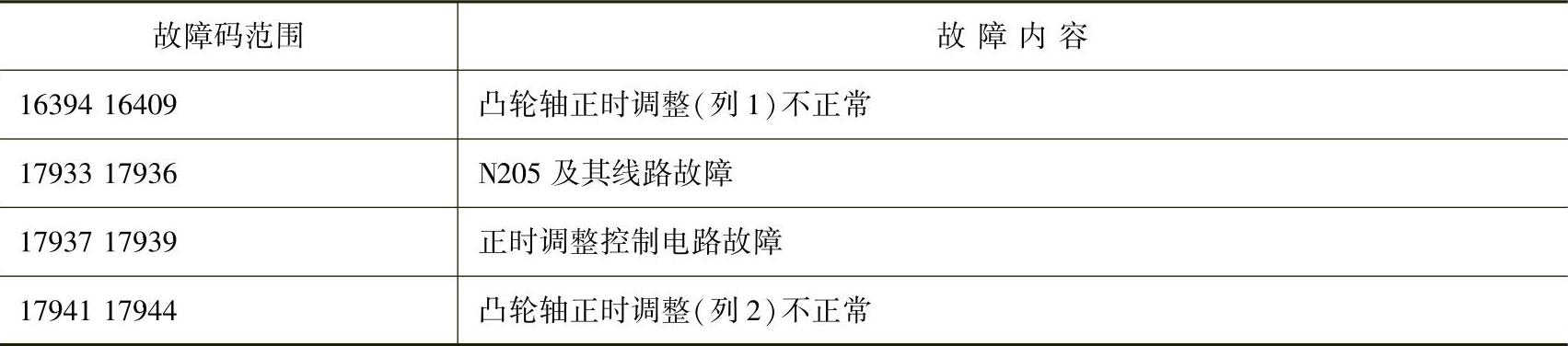

表2-3-2 大众车系可变气门正时机构故障码

2.读取可变配气正时系统数据流（以一辆迈腾1.8TSI新车的可变气门系统正常工作在发动机怠速状态下的数据为例）

（1）通过电控单元的测量值块可以掌握车辆可变气门正时机构的工作状况是否正常，使用VAS5051故障诊断仪读取其相关数据流有两种方法：一种是进入“车辆自诊断，01_-08界面，读取车辆测量值块”菜单，第91、94组测量值块可反映可变气门工作状态，其实测值及含义见表2-3-3。

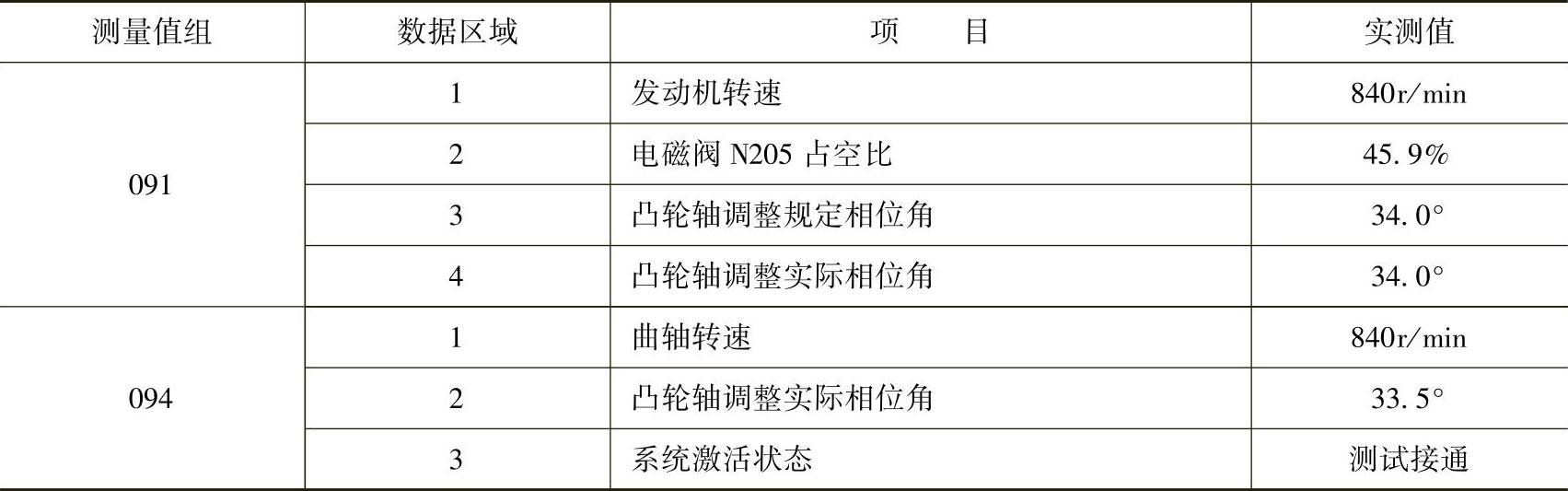

表2-3-3 可变气门数据测量值块含义

（2）利用“引导性功能-功能检查-读取发动机测量值”功能菜单进行测量

进入“引导性功能—功能检查—读取发动机测量值”功能菜单测量，主动选取可变门正时机构的相关数据，通过正常车辆与故障车辆对比分析能及时发现系统工作是否正常。(www.daowen.com)

①测试迈腾1.8TSI新车的可变气门统正常工作在发动机怠速状态下的数据。将测量的数据记录在表2-3-4中。

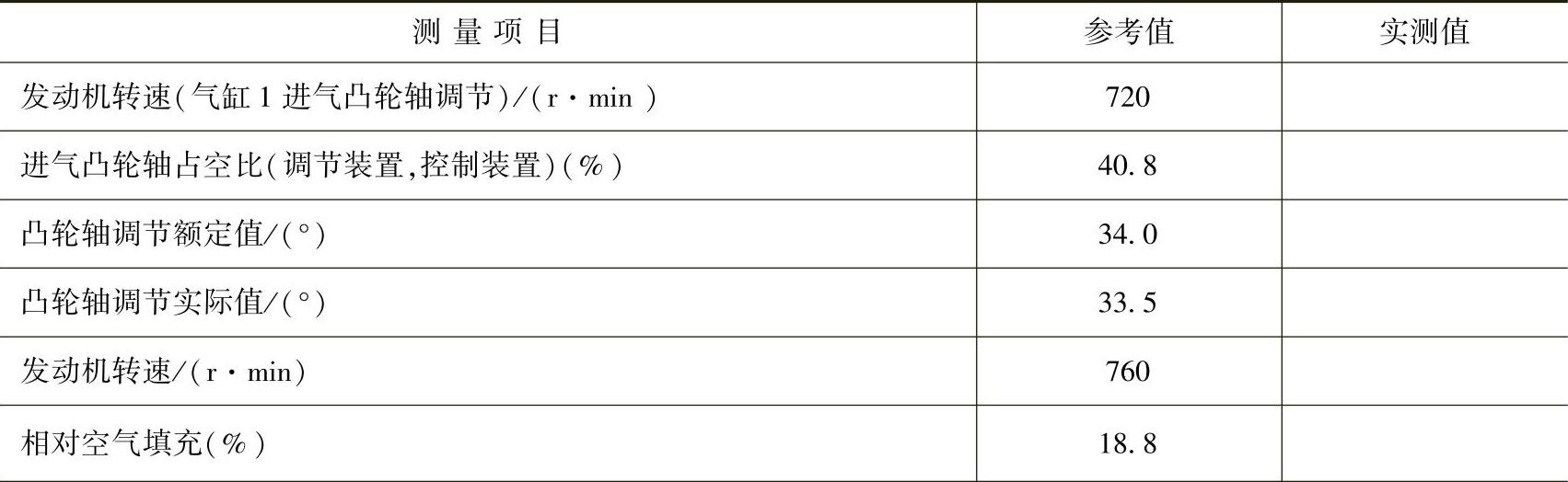

表2-3-4 发动机在怠速状态下的测量数据记录表

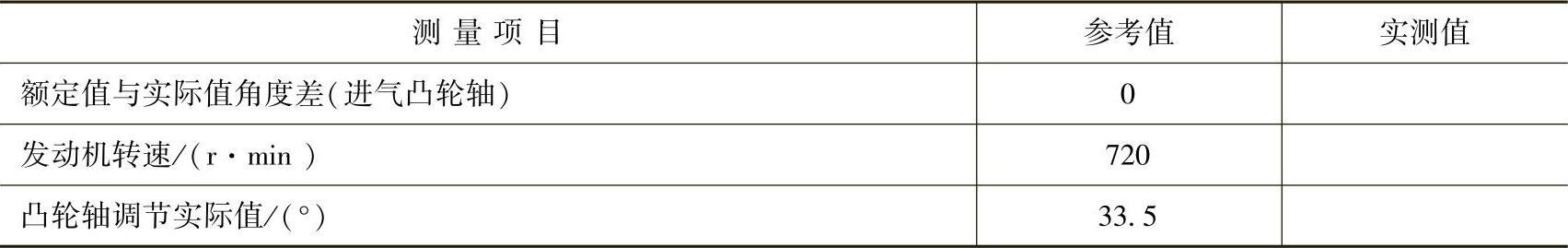

（续）

根据测试结果分析____

②测试迈腾1.8TSI新车的可变配气系统正常工作在发动机2000r/min状态下的数据，将测量的数据记录在表2-3-5中。

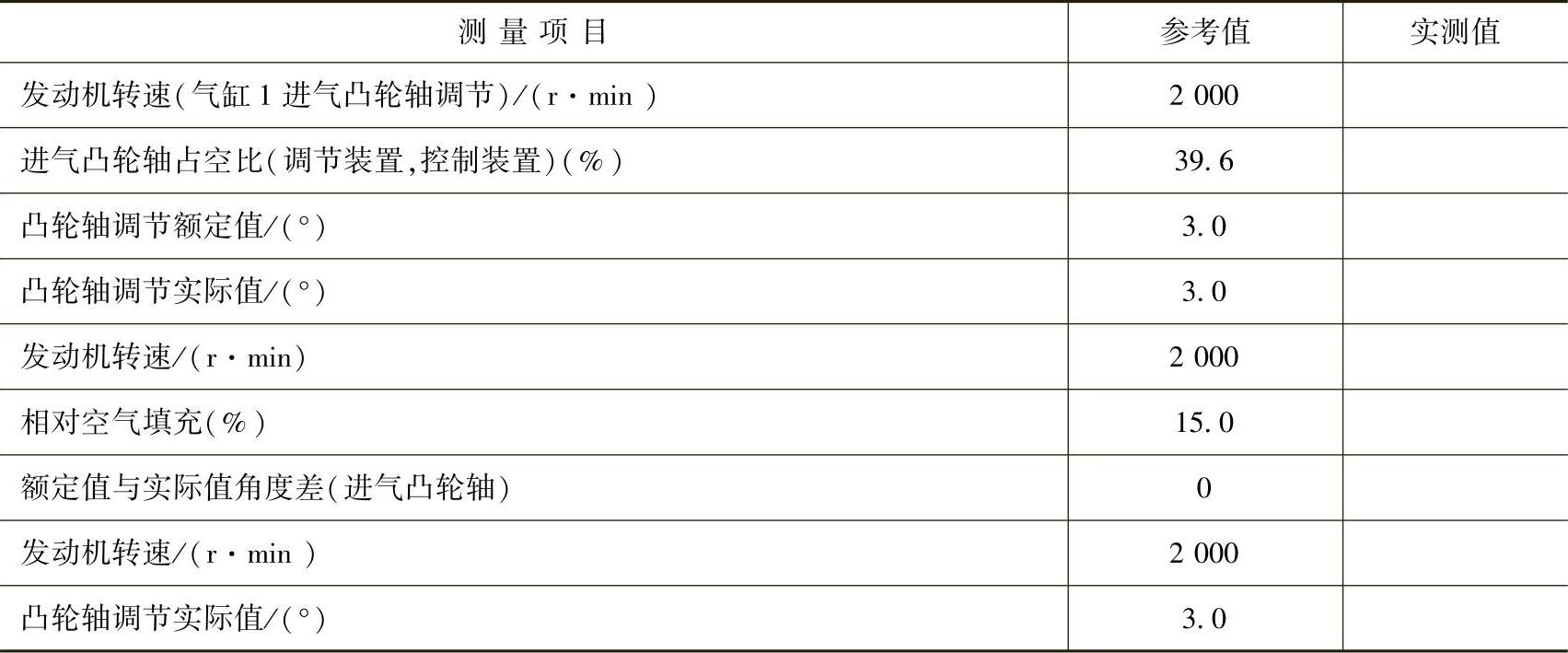

表2-3-5 发动机在2000r/min状态下的测量数据记录表

根据测试结果分析____
