【摘要】:3)冷却液温度为90℃时传感器电压为____V。③装上CTS传感器,并拧紧至____N·m。

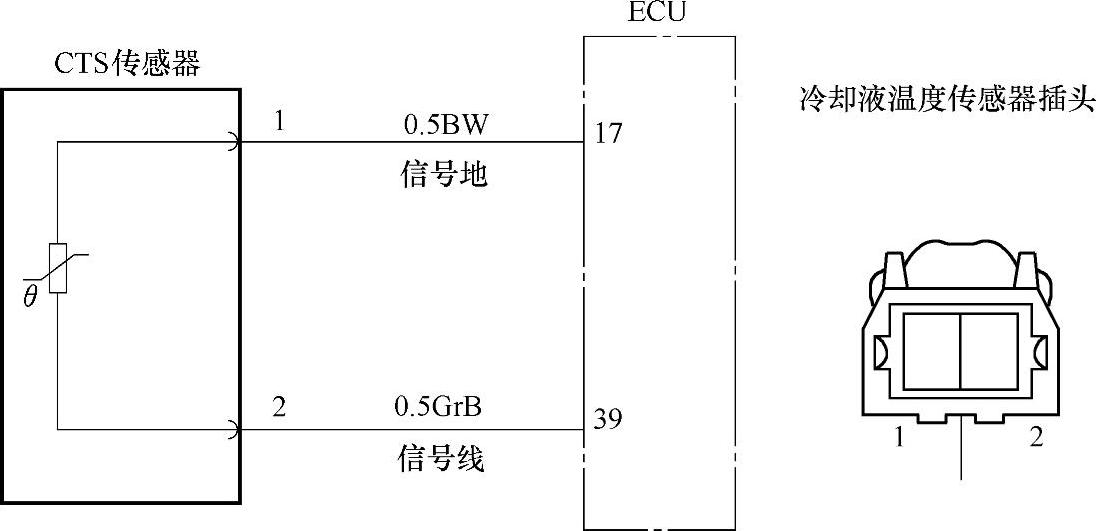

查找相关维修资料,找到某车型CTS传感器电路如图2-2-8所示。
图2-2-8 某车型CTS传感器电路示意图
(1)电阻检测

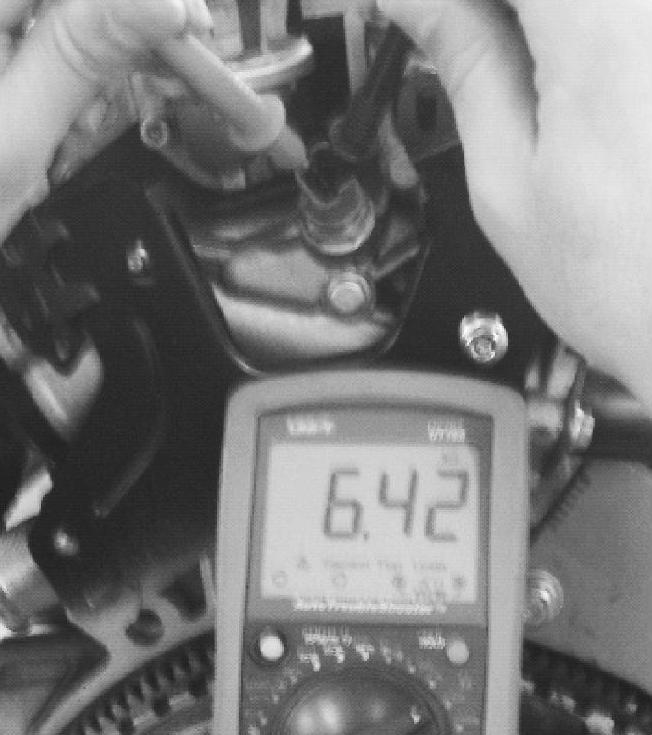

CTS传感器电阻检测方法如图2-2-9所示,拔下CTS插接器,把数字万用表打到欧姆档,两表笔分别接传感器1#、2#针脚,20℃时额定电阻为____Ω,其他温度可由特征曲线查出。
测量时也可用模拟的方法,具体为把传感器工作区域放进90℃开水里(注意浸泡的时间要充分),观察传感器电阻的变化,此时电阻值为____Ω。
图2-2-9 CTS温度传感器电阻的测量
(2)电压检测
断开连接插头,接通点火开关,测量插头侧的各个针脚的输出信号电压:
测量1号脚对地电压U1-地=____V
测量2号脚对地电压U2-地=____V
(3)导通性检测
端子1与端子17的电阻为____,正确值应小于1.5Ω。
端子2与端子39的电阻为____。(www.daowen.com)
2.使用诊断仪对CTS传感器检测
(1)CTS传感器故障码检测
设置拔下水温传感器插头的故障,读出的CTS传感器故障码为____。
当ECU检测到水温信号高于或低于极限值时,故障警告灯点亮;当水温信号不稳定时,发动机记录故障码,但发动机故障灯不亮。
(2)诊断仪测量数据流
1)冷却液温度为60℃时传感器电压为____V。
2)冷却液温度为80℃时传感器电压为____V。
3)冷却液温度为90℃时传感器电压为____V。
3.CTS传感器拆装
请根据实训用车写出CTS传感器安装的步骤:
①清洁CTS传感器、缸体的结合面。
②把新的密封圈装到传感器上。
③装上CTS传感器,并拧紧至____N·m。
④____。
