1.阅读电路图

查阅维修手册，某车型节气门位置传感器及节气门电动机电路图及说明如图2-2-7所示。

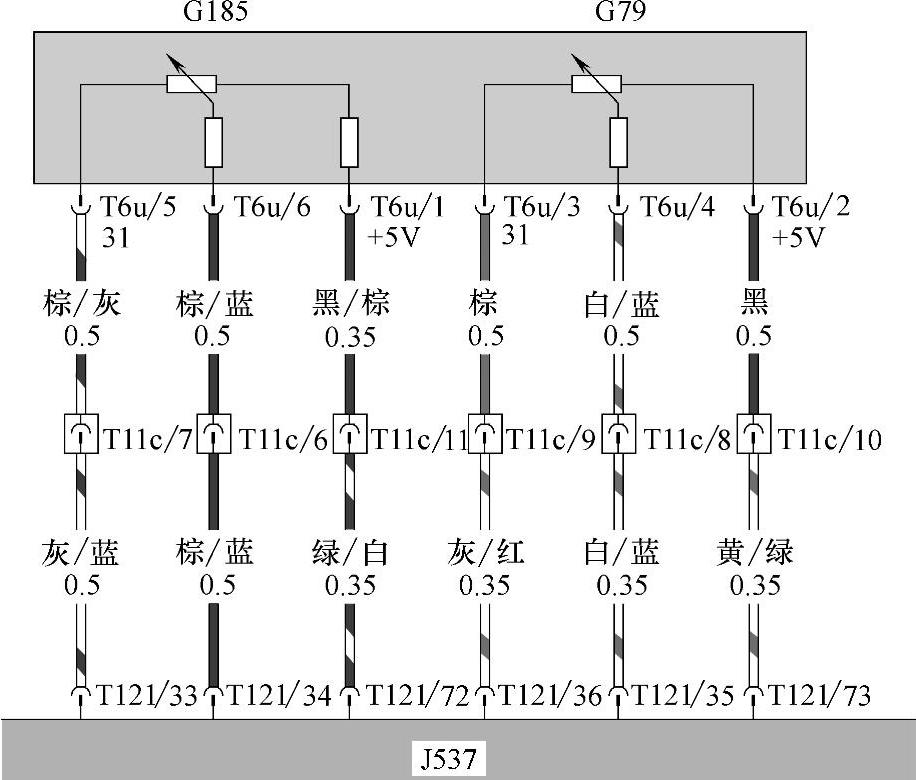

图2-2-7 加速踏板位置传感器电路

J537—发动机电控单元 G185—加速踏板位置传感器2 G79—油门踏板位置传感器1

2.加速踏板位置传感器电压、电阻检测

加速踏板的两个信号之间的关系是一个信号电压为另一个信号电压的2倍。

发动机正常状态下，用诊断仪读出加速踏板位置传感器的数据，并填写。

在怠速位置时，信号1的电压为____，信号2的电压为____。

（1）诊断仪测量数据

1）接通点火开关，不起动，不踩加速踏板时传感器（G185、G79）输出信号电压如下：

G185：____V G79：____V

2）接通点火开关，不起动，将加速踏板踩到底时传感器输出信号电压如下：

G185：____V G79：____V

（2）根据电路图检查加速踏板位置传感器功能

1）检查G187和G188的功能。

接通点火开关，慢慢将加速踏板踏到底，在不拔下导线侧连接器的条件下，

①测量G79接器端子4与端子3间的电压，应由____V向____V逐渐升高，端子6对地电压为____。

②测量G185连接器端子6端子5间的电压，应由____V向____V逐渐升高，怠速时端子4对地电压为____。

G79比G185的电压应高出一倍，若达不到此要求，表示传感器有故障，应更换。

2）检查供电情况。从加速踏板位置传感器上拔下导线侧连接器，接通点火开关，测量导线侧连接器

U_2-3=____ U_2-地=____

U_1-5=____ U_1-地=____(www.daowen.com)

均应大于4.5V，否则表示电路或J537有故障。

3）检查电路情况，检查G185、G79与J537之间的导线。

断开点火开关，从J537上拔下导线侧连接器，测量加速踏板位置传感器导线侧连接器与G185、G79导线侧连接器相应的端子，各段导线的电阻均应不大于1.5Ω，各导线间的电阻应为∞。

R_1-72=____ R_2-73=____ R_3-36=____

R_4-35=____ R_5-33=____ R_6-34=____

判断各段导线的电阻值是否合格？____

3.设置故障，读故障码

故障设置：拔下加速踏板传感器的插头，起动一次车辆。

（1）观察故障现象，描述故障现象：

____

（2）观察仪表盘上的发动机故障警告灯是否点亮____

（3）观察仪表盘上的EPC灯是否点亮____

（4）记录的故障码为____

4.用诊断仪读取数据流

选择地址码输入01-08-060，按实际情况填写表2-2-17。发动机控制单元将传感器的电压值转换成百分比（以5V为基数）的形式并显示该百分比的值。慢慢将加速踏板踩到底，观察显示区3和4的百分比变化。显示区3的百分比应均匀升高，公差范围为12%～97%，而且并未完全使用。显示区4的百分比值也同样均匀升高，公差范围为4%～49%，也并未完全使用。显示区3中的显示值总应是显示区4中显示值的2倍。如果未达到规定标准，检查供电及导线连接。

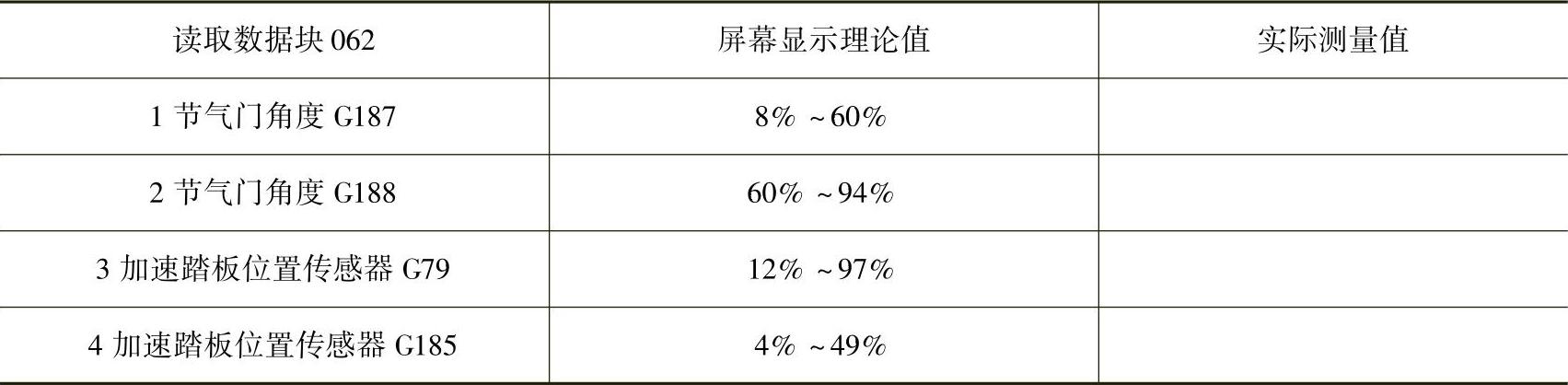

表2-2-17 加速踏板位置传感器数据块表

5.加速踏板的设定

带自动变速箱的车辆，更换发动机控制单元和加速踏板后，应进行强制低档的基本设定。设定方法为踩下加速踏板到底，触动牵制低档开关，并保持3s以上，观察显示区3和4。选择地址码输入01-08-063，按实际情况填写表2-2-18。

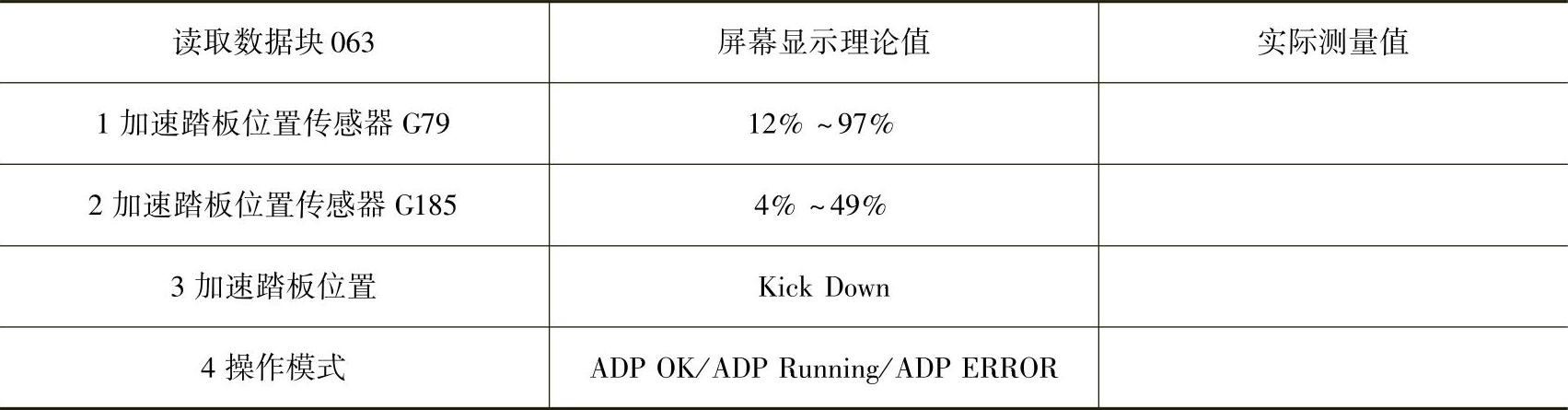

表2-2-18 加速踏板传感器基本设定表
